剪叉式液压联动支撑机构

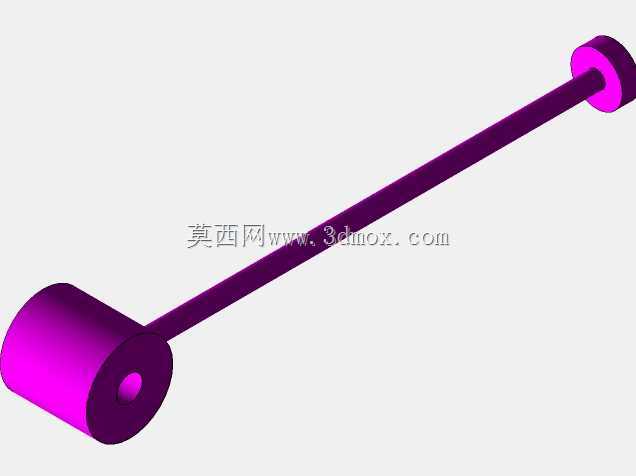

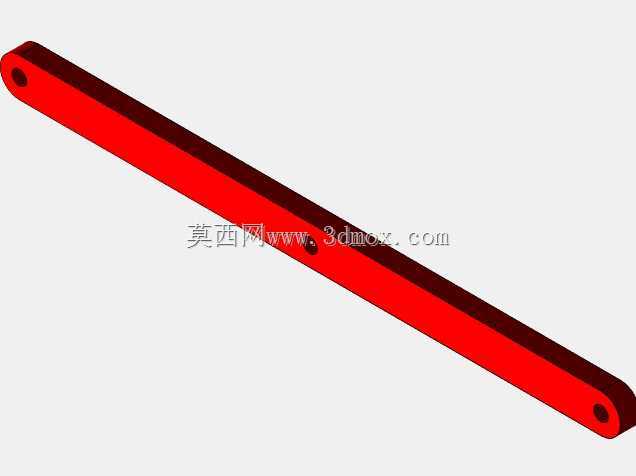

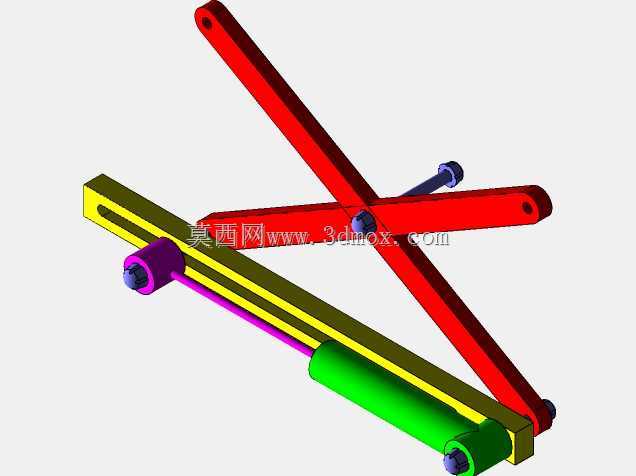

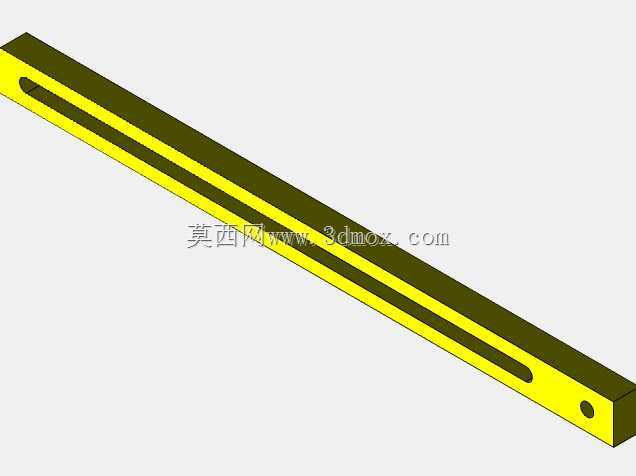

　　这套联动支撑结构常见于轻型升降工作台、工装夹具顶升工位以及小型物料举升场景，核心作用是把液压元件的直线推力转化为平台的垂直升降动作，同时依靠交叉连杆的几何约束保证升降过程中上部承载面始终保持水平，不会出现偏摆或卡滞。实际产线布局时，需要重点核对底座的安装孔位边界，该结构的底座采用槽型长梁设计，既可以通过端部螺栓直接固定在设备机架上，也能沿槽道调整铰接点位置，适配不同的初始安装高度。从结构组成来看，两根交叉布置的长连杆在中心位置通过销轴铰接，形成剪叉的核心转动副，一端的下铰接点与底座固定，另一端的下铰接点可沿底座槽道滑动；液压执行元件横向布置在底座槽梁内部，活塞杆端部直接连接滑动铰接点，通过推拉该点改变两根连杆的夹角，

　　从而实现整体高度的连续调节。这种横向内嵌的布局方式能大幅压缩机构的最低闭合高度，在空间受限的设备内部安装时优势明显，不需要额外预留竖直方向的油缸安装空间。设计过程中需要重点校核三个位置的受力状态：完全伸展至最高举升位置时，中心铰接销轴承受的剪切载荷最大，此时连杆力臂最短，液压推力的放大系数最低，需要按该工况核算销轴直径与连杆截面厚度；完全闭合状态下，液压油缸处于全伸位置，要预留足够的行程余量避免活塞杆顶死；中间升降行程则需要验证滑动铰接点在槽道内的运动平顺性，槽道内壁与滑动销之间需预留合理间隙，防止加工误差导致运动卡滞。连杆端部的铰接孔全部采用同轴度公差约束，装配后需保证两侧连杆转动同步，避免出现单侧受力扭曲。

　　液压元件的两端铰接处采用带自润滑特性的轴套结构，长期往复运行时无需频繁加注润滑脂，降低维护频次。该结构的上部承载端可以根据实际使用需求加装工作台面、夹持治具或者传感器安装支架，在自动化检测线中常用来托举工件到达检测高度，在工装工位则可作为高度可调的支撑底座使用。建模时所有铰接位置均按实际装配间隙处理，没有出现运动干涉，各运动部件的行程范围完全符合机械传动逻辑，可直接用于机构运动仿真验证，也能作为同类剪叉升降结构设计的参考蓝本，帮助设计人员快速核算连杆比例、油缸行程与举升高度之间的对应关系，缩短同类设备的开发周期。
