手动杠杆式按压工装夹具结构设计

　　这套手动按压工装的核心应用场景集中在小件装配工位，比如薄壳零件压合、密封圈预装、微型开关触压测试这类不需要大吨位压力的工序。在流水线旁的单人作业台面上，工人单手即可完成操作，不需要接入气源或电源，对老旧车间、临时返修工位的适配性很强，也不会出现气动元件漏气、电动按钮误触的隐患。

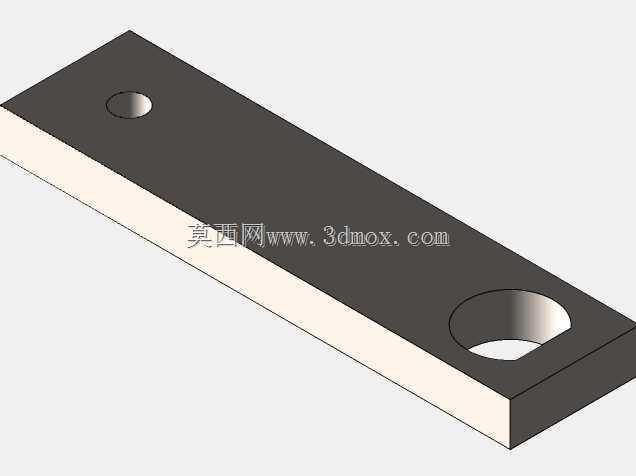

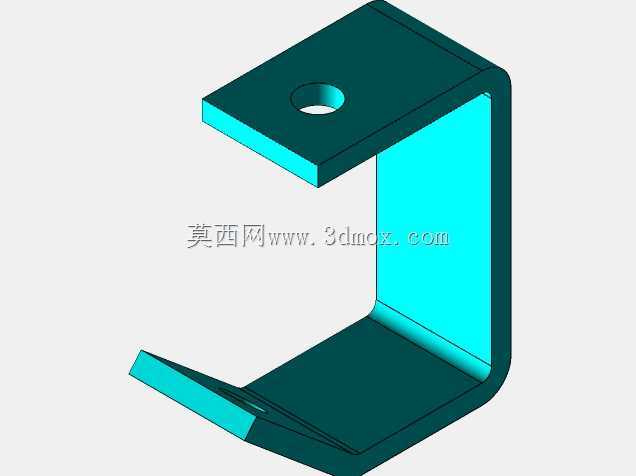

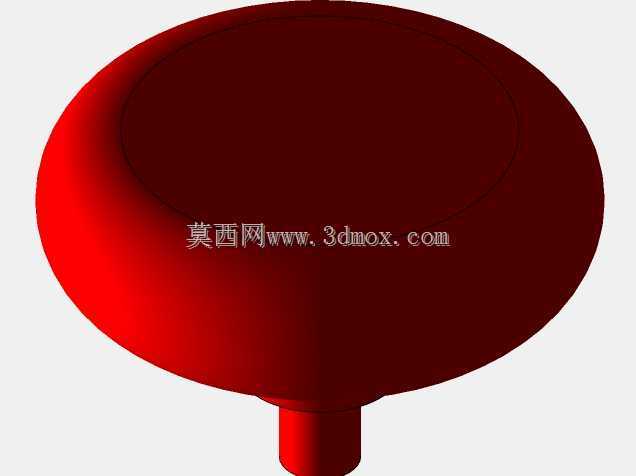

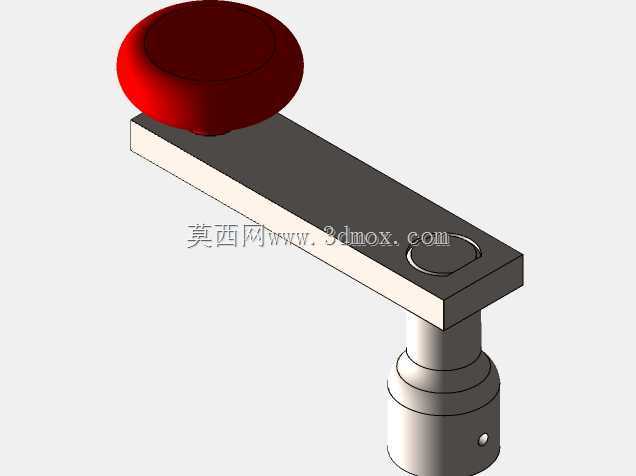

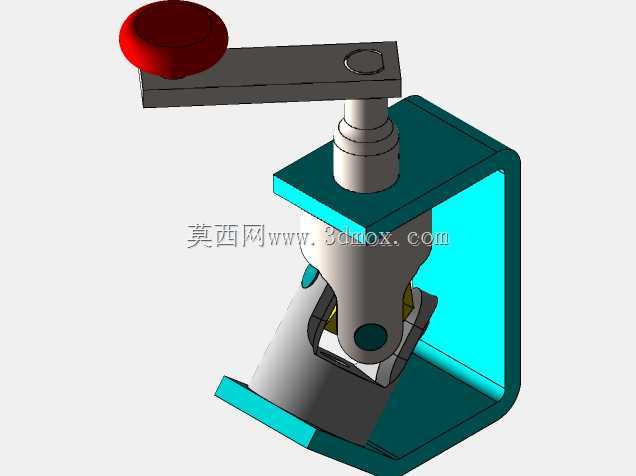

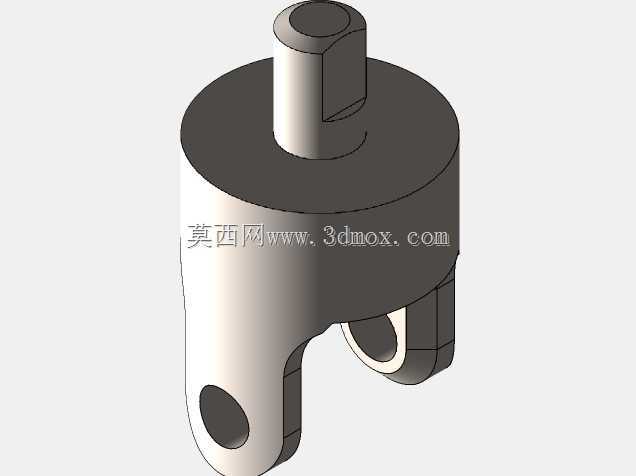

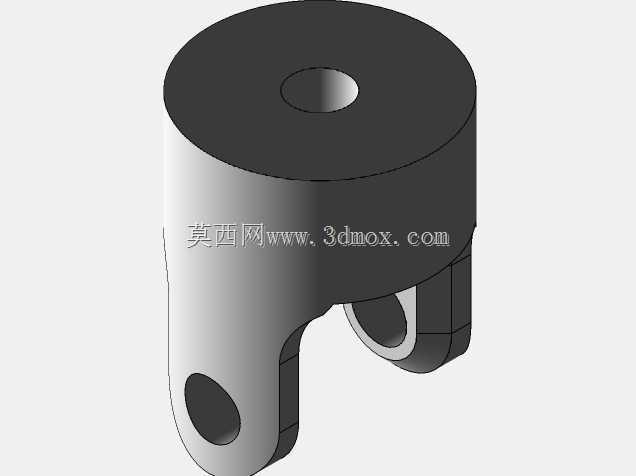

　　从结构功能拆分来看，顶部红色按压头采用圆弧过渡造型，增大手掌接触面积的同时分散按压力度，长时间重复操作也不会产生明显硌手感。杠杆臂与立柱的铰接点做了加厚处理，销轴贯穿配合面，避免长期受力后出现铰接孔椭圆变形。下方的C型架体留出了三面开放的操作空间，工件可以从正面、侧面任意方向取放，不需要额外避让上部结构，对于需要双手对位的小件装配十分友好。

　　设计思路上优先保证了传力路径的直接性：手掌施加的力通过杠杆臂放大后，沿立柱轴线垂直传递到压头，再作用在工件表面，没有多余的转向结构，力损控制在很低的水平。架体底部的安装底板预留了螺栓孔位，可以直接固定在木质工作台或铝型材工作台上，也可以搭配快换压板实现临时移位。压头与工件接触的端面做了沉孔设计，可以根据不同工件更换橡胶压头、尼龙压头，避免压伤漆面或薄壁件表面。

　　安装边界方面，整套结构的占地范围控制在小型工位器具的常规尺寸内，C型开口的进深和高度预留了足够的工件容纳空间，常见的小型传感器壳体、接线端子排、塑胶卡扣组件都可以放入开口范围内完成压装。立柱与架体的连接采用法兰面锁紧，长期使用出现松动时可以直接拧紧锁紧螺母，不需要拆解整个结构。铰接位置预留了润滑脂注入口，日常维护只需要定期补充少量润滑脂即可保证杠杆转动顺畅，不会出现卡滞、回弹不畅的问题。

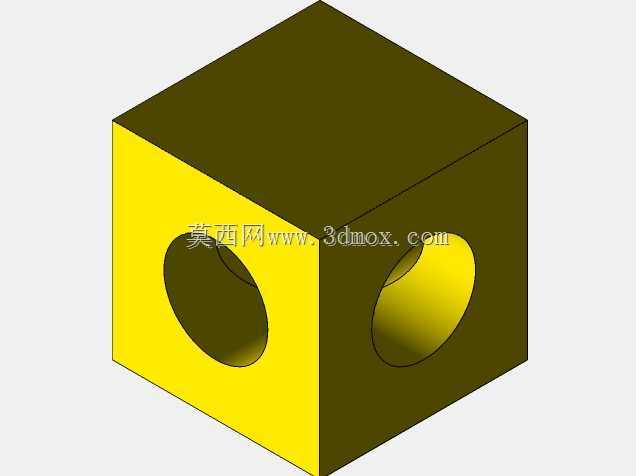

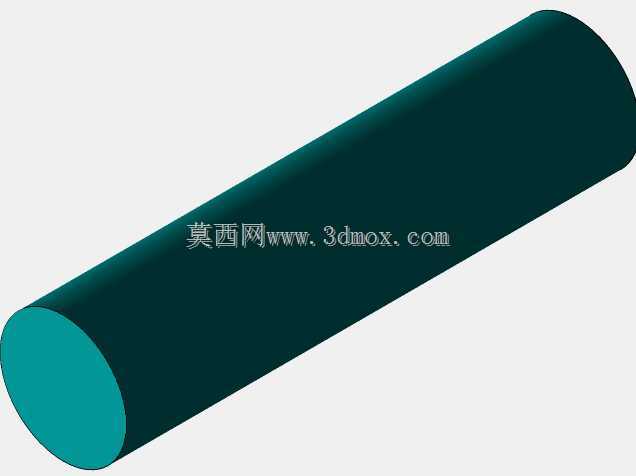

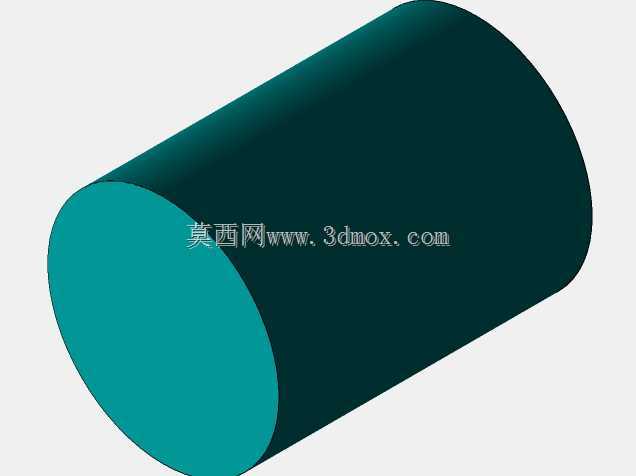

　　在定位适配性上，架体工作台面可以加装定制的定位块，针对不同外形的工件做仿形限位，压头下行时不会出现工件偏移、压偏的问题。对于需要控制压装行程的工序，还可以在立柱上加装行程挡块，限制杠杆的下压角度，保证每次压装的深度一致，降低人工操作的手感依赖。整套结构没有复杂的异形零件，大部分构件都可以采用常规板材、棒料加工完成，加工成本低，维修替换也十分方便。
