曲柄滑块联动轮式传动机构

　　这套轮式连杆传动结构的核心设计目标，是将轮盘的连续回转运动转化为杆件的可控直线往复与摆动输出，在轻工送料、小型冲压工位、教学演示台以及简易自动化进给单元中都能找到适配场景。整套结构没有复杂的电控元件，完全依靠刚性杆件的铰接约束完成动作传递，在粉尘较多、维护条件有限的车间环境里，相比带传动和链传动，杆系的传动比更稳定，也不会出现跳齿、打滑这类长期运行后的失效问题。

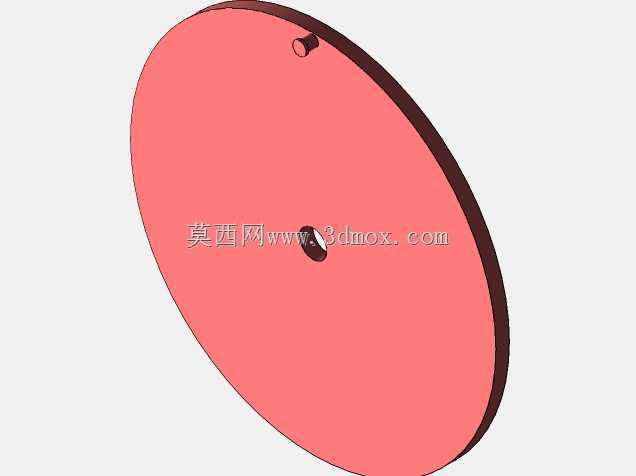

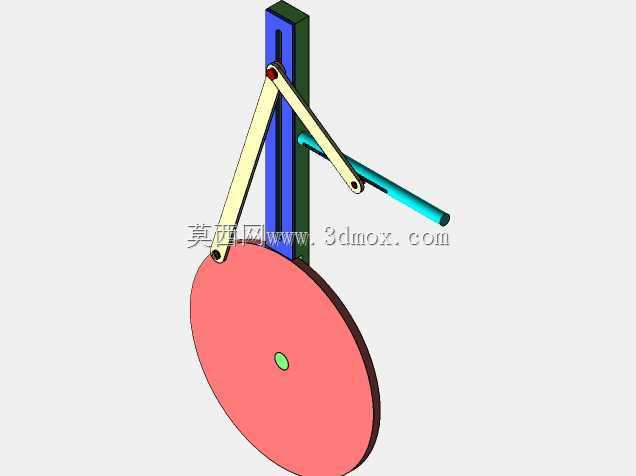

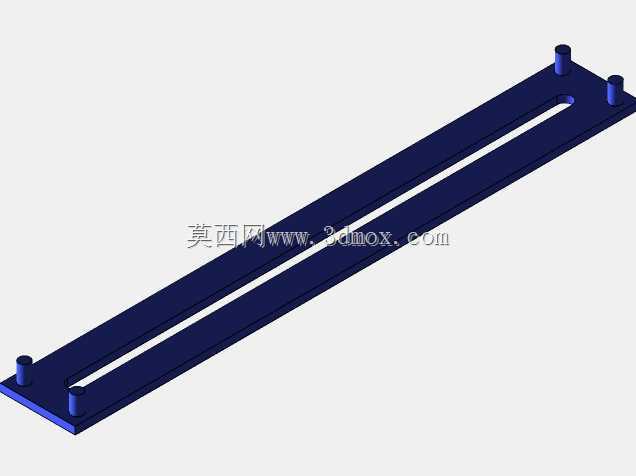

　　从结构布局来看，底部轮盘作为主动回转件，中心铰接点承担全部径向载荷，轮盘盘面预留的偏心铰接孔直接连接第一根传动连杆，省去了额外的偏心套零件，降低了装配累计误差。竖直布置的长导向座为滑块提供直线运动边界，滑块与导向座之间预留了合理的滑动配合间隙，既可以避免加工公差导致的卡滞，也能在杆件运动到上下止点时抵消少量横向窜动。两根连杆的铰接点全部采用销轴加轴用挡圈的固定形式，销轴表面做淬火处理，长期铰接转动的磨损量可以控制在很低的水平，后期维护只需要定期加注润滑脂即可。

　　设计阶段首先要确定的是轮盘偏心距与连杆长度的比例关系，偏心距直接决定滑块的直线行程，而连杆长度如果过短，会导致机构传动角过小，运动过程中出现较大的侧向分力，加剧导向座的磨损；连杆过长则会无谓增加整体安装空间。这套结构的杆件长度经过运动学校核，在整个回转周期内最小传动角始终保持在许用范围内，运行过程中没有死点，主动轮盘可以单向连续转动，不需要额外加装飞轮来跨越止点。

　　安装边界方面，整套机构的竖直方向尺寸由导向座长度和轮盘半径共同决定，水平方向的外伸尺寸主要来自侧方的操作杆与轮盘直径，安装底座只需要固定导向座底部与轮盘转轴支座两个位置，不需要额外的支撑框架。轮盘中心转轴的输入端可以直接连接手轮做手动演示，也可以通过联轴器连接低速电机实现自动运行，适配不同的动力输入条件。

　　在实际选型使用时，需要根据执行端的负载大小核算各根连杆的截面尺寸与销轴直径，这套模型的杆件采用等厚度板材加工，加工工艺简单，普通铣削和钻孔工序即可完成全部零件制作，不需要复杂的曲面加工，非常适合作为机械原理课程的实操教具，也可以直接改装为小型设备的进给执行机构，通过调整轮盘偏心铰接孔的位置，还能快速改变滑块的输出行程，适配不同的工位动作需求。
