车间层格式金属物料周转承载架

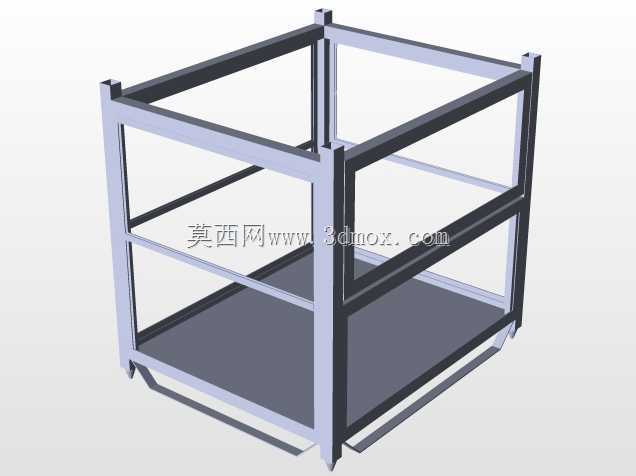

　　这款层格式金属承载架主要面向生产车间的工序间转运、线边暂存和成品仓周转场景，可直接配合叉车完成库位转移，也能在装配工位旁作为半成品临时存放载体使用。架体采用方管焊接成型的框架结构，四根主立柱作为主要承力构件，上下端设置防撞包角，避免转运过程中磕碰造成立柱变形；中部设置一道横向层框，底部为整面实心承载托板，既可以分层放置规整箱装物料，也能直接承托外形不规则的加工件，无需额外配置托盘即可使用。从结构设计逻辑来看，框架的所有横向连接杆均与立柱满焊连接，焊缝避开应力集中的转角位置，长期承受交变载荷时不易出现开焊问题；底部托板边缘设置折边加强筋，在板厚有限的前提下提升板面抗弯能力，放置较重工件时板面下挠量控制在允许范围内。

　　架体底部预留叉车作业通道，通道高度适配常规手动液压车和电动叉车的货叉进入高度，两叉臂间距满足通用叉车的作业宽度要求，不需要额外配置适配辅具。外形边界按照标准单元化存储尺寸规划，外廓方正无外凸构件，多台同规格架体可以并排紧密摆放，也能够实现堆垛叠放，充分利用仓储垂直空间；立柱顶端和底端设置对位结构，堆垛时上下架体可以自动嵌合定位，避免堆叠后出现滑移倾覆风险。在实际使用中，该架体可以根据存放物料的防护需求，在层框位置加装分隔板、防滑垫或者标识卡槽，也能够在侧面加装牵引挂钩，配合牵引车实现多台串联拖行。架体表面采用喷塑处理，焊缝位置打磨平整后再做表面处理，在常规车间环境下具备较好的防锈耐磕碰能力；整体没有易损易耗的复杂活动部件，

　　日常仅需检查焊缝和立柱变形情况即可，维护成本极低。建模过程中完整还原了管材的实际壁厚、焊接搭接位置和底部托板的折边结构，所有连接节点的结构尺寸均按照实际焊接工艺要求设定，没有出现干涉或者工艺无法实现的结构，可直接用于结构件下料、焊接工装制作的参考依据，也能作为车间布局规划、仓储容量核算的三维载体使用。
