立式多层挂钩式物料挂架

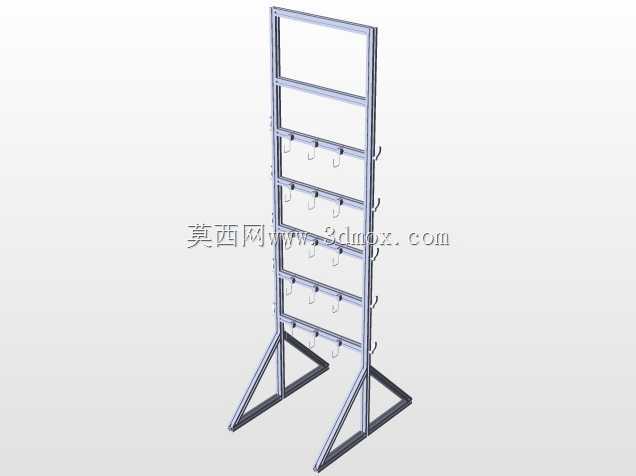

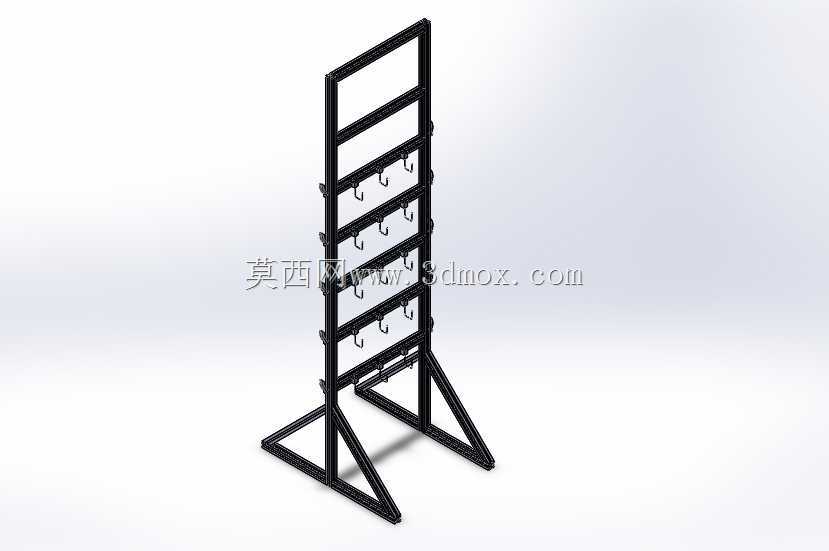

　　该立式挂架面向车间工位、检验区、装配线边及维修工具墙等场景，主要用于悬挂小型工具、线束、吊具、检具、样件或袋装辅料。结构采用方管型材焊接成型，整体由底部三角支撑、两根竖向立柱、多层横向挂杆和多组挂钩组成，依靠底部外伸支腿形成稳定支撑面，适合在平整地面上独立放置，也可通过底板预留孔位进行膨胀螺栓固定。

　　从使用逻辑看，挂架把零散悬挂物从桌面和地面转移到立面空间，减少工位占用面积。竖向立柱上设置多层横梁，挂钩沿横梁间距排布，可按工具长度、重量和使用频率分区。上层适合放置轻小、高频取用物件，下层可承载稍重或较长的悬挂件。挂钩开口方向统一，取放路径直接，操作人员站立即可完成多数动作，避免弯腰翻找。

　　结构设计上，底部采用斜撑与外伸支腿组合，支腿向前后方向展开，使重心落在支撑轮廓内部。立柱与横梁之间形成矩形框架，侧向再由斜撑补强，能够抑制满载时的摆动和扭转。横梁并非简单平板，而是通过框架式布置提高抗弯能力；挂钩与横梁连接位置考虑了挂点受力，适合承受垂直向下的静载荷。若现场需要移动，可在支腿底部加装脚轮；若用于固定工位，则建议将支腿与地面连接，以提升抗侧翻能力。

　　外形边界方面，模型呈现窄长立式比例，占地面积较小而高度方向利用率高。安装时需在架体前方预留取放空间，后方与墙面或设备之间留出清洁和维护距离。顶部横梁位置较高，应避免悬挂超长物件，防止下端碰撞人员或通道；底部支腿外伸，布置在通道边缘时要考虑踢脚和搬运车辆转弯半径。

　　建模时可将整体拆分为立柱、底腿、斜撑、横梁、挂钩等子件，便于后续按实际载荷调整管材规格和挂钩数量。焊接件需注意接口对齐与工艺余量，若采用型材切割后组焊，应在三维中提前检查斜撑切口、横梁间距和挂钩干涉。该结构没有复杂运动机构，重点在于框架稳定性、挂点强度、人机高度和现场安装边界的平衡。
