多层可调式仓储置物货架结构设计

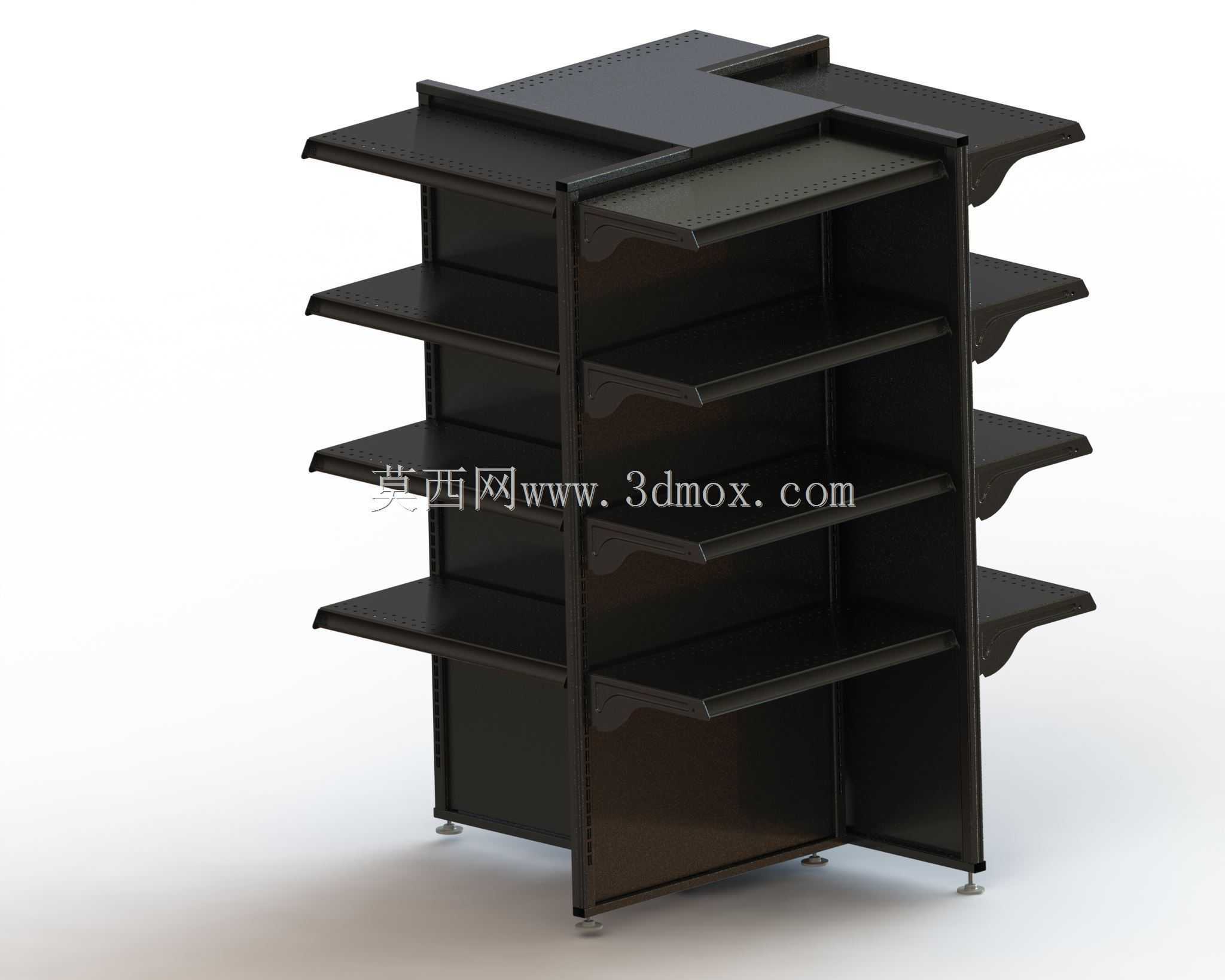

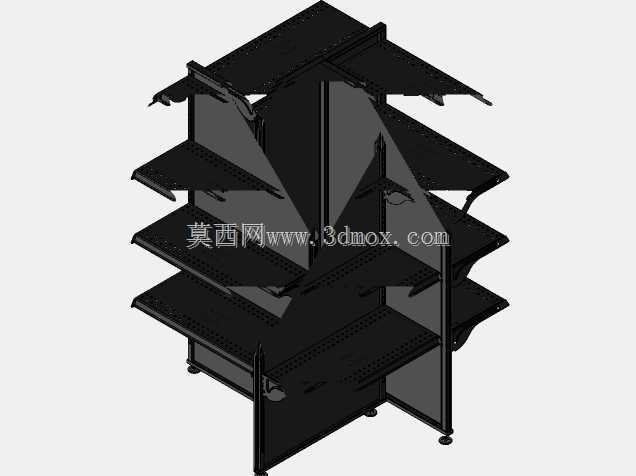

　　该模型呈现的是一种多层双侧悬臂式仓储置物货架，整体采用立式框架承托结构，主体由左右立柱、背板、横向层板及底部可调支脚构成。层板向前后两侧对称伸出，形成双排陈列或存放面，适用于备件库、工具间、实验室耗材区以及生产线旁的物料暂存场景。在实际使用中，这类结构常用于放置中小尺寸盒装零件、工装夹具、检测样品或周转容器，能够在有限占地内提升垂直空间利用率。

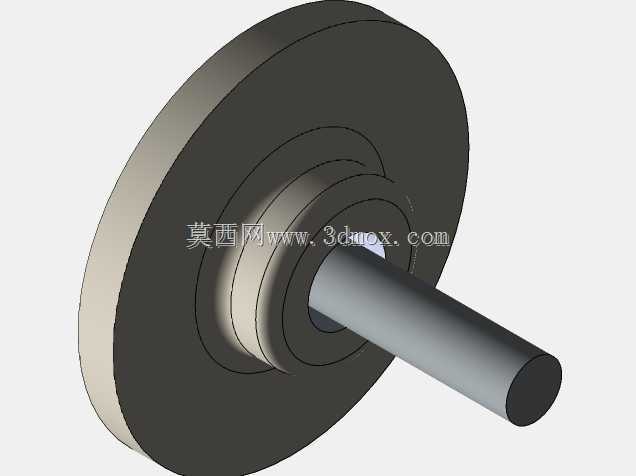

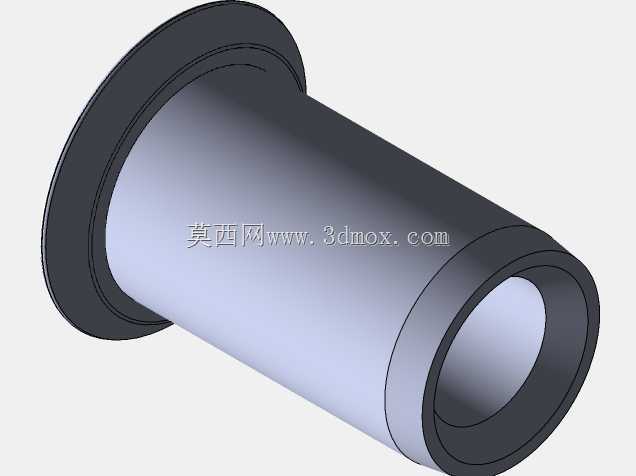

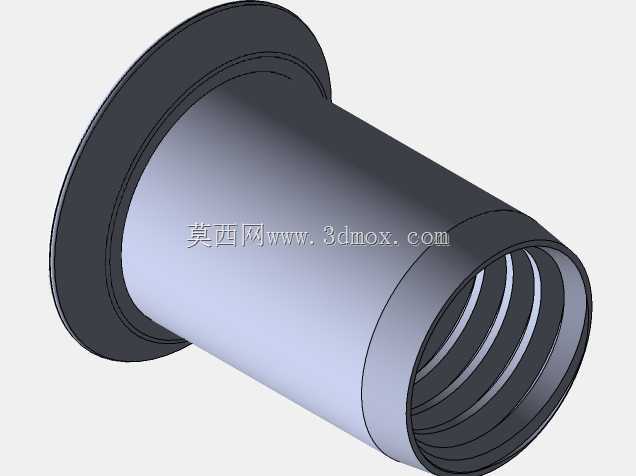

　　从受力路径看，层板承受的竖向载荷先传递至两侧立柱，再由立柱向下汇总到底部支脚。支脚设计为可调形式，可在地面存在轻微高差时进行补偿，避免框架因四点不实而产生晃动。立柱与层板之间预留了多档调节关系，层板间距可根据物料高度重新配置，这一点对多品种、小批量存储环境尤其重要。背板不仅起到侧向封闭作用，也能增强框架整体抗扭刚度，减少满载时层架出现的侧向摆动。

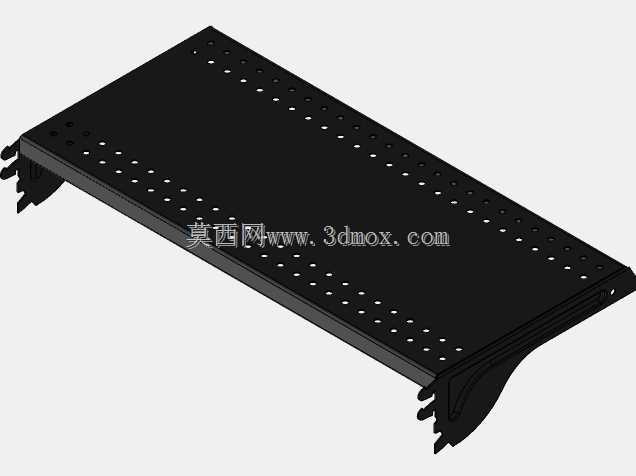

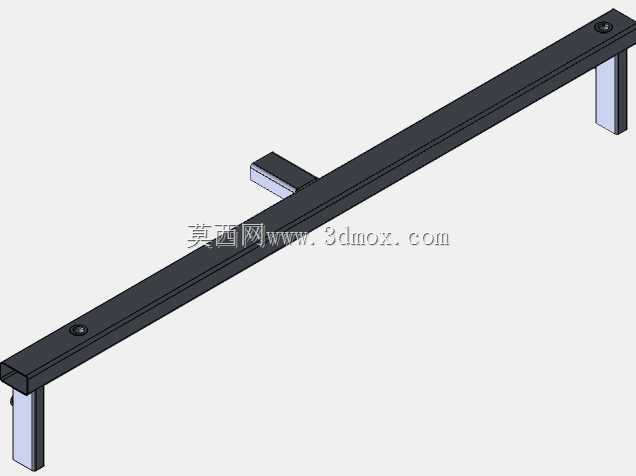

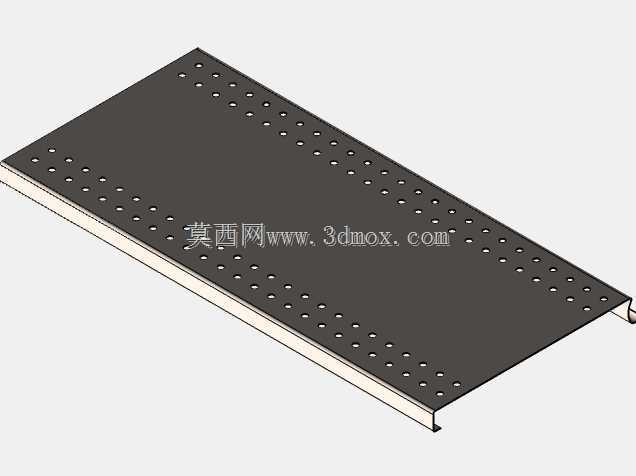

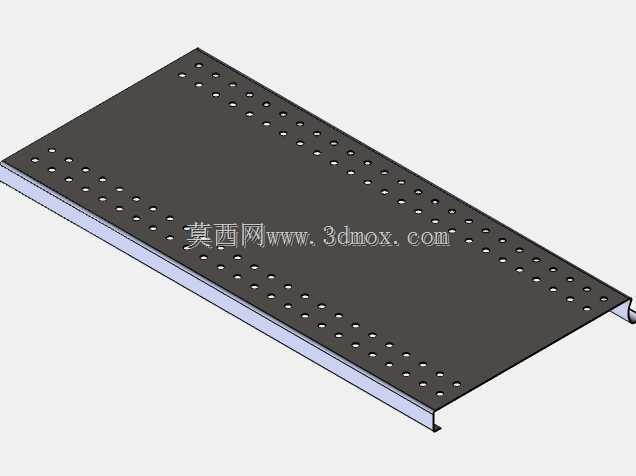

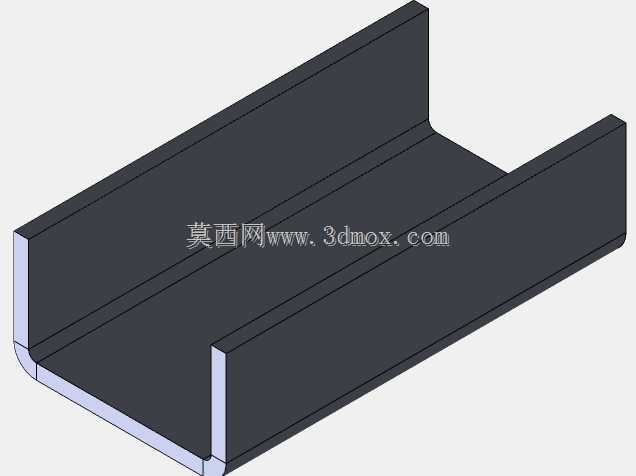

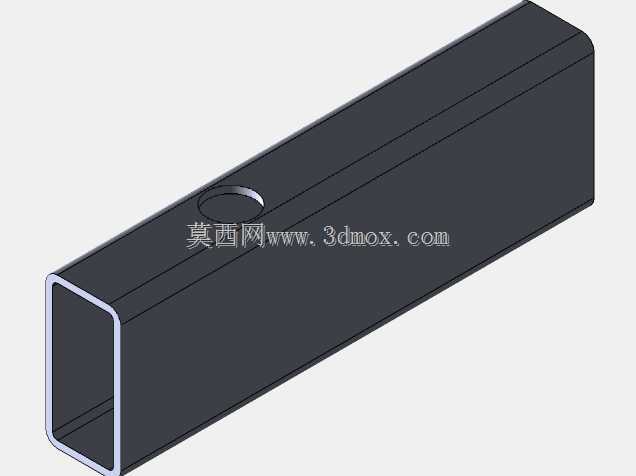

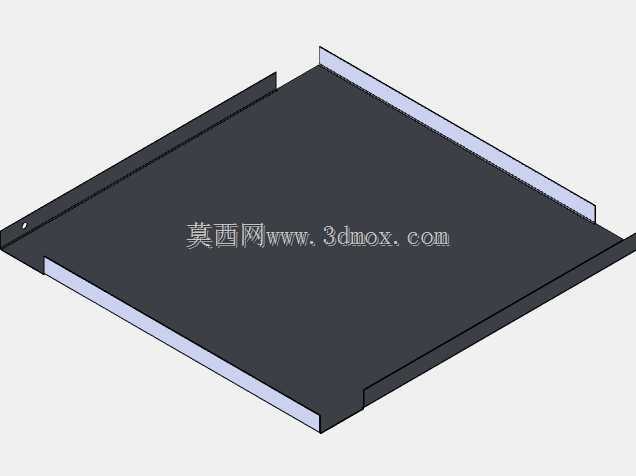

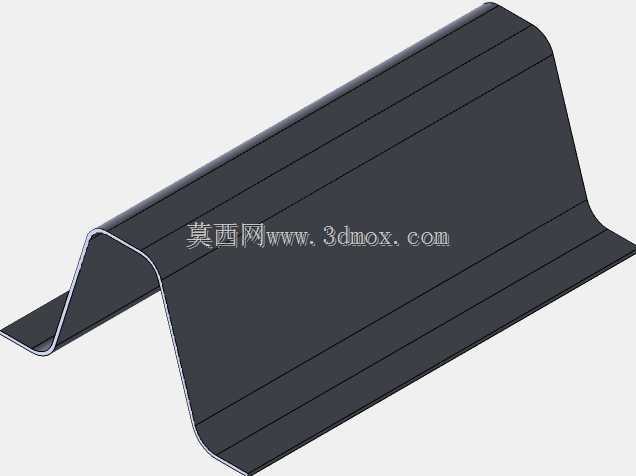

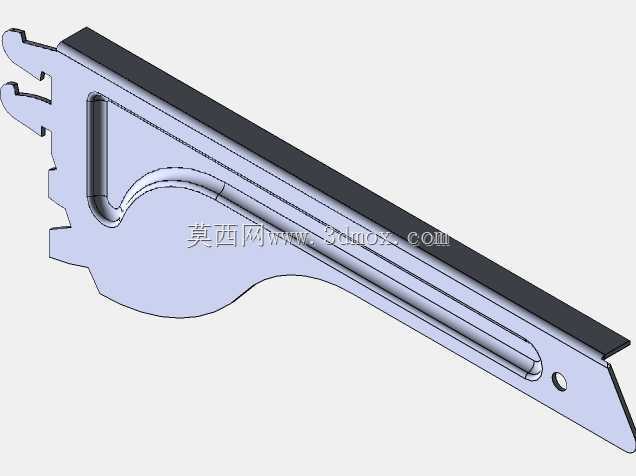

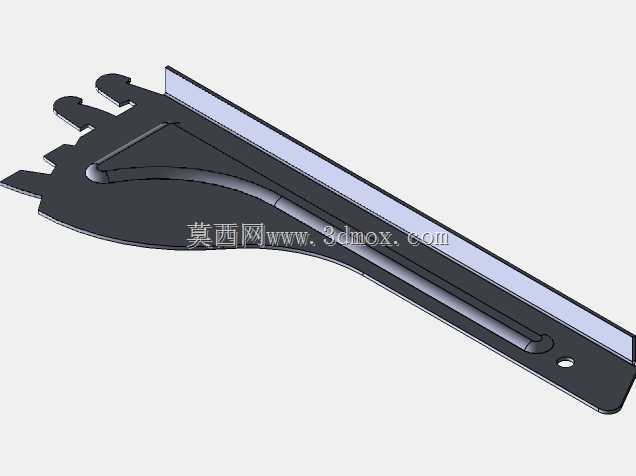

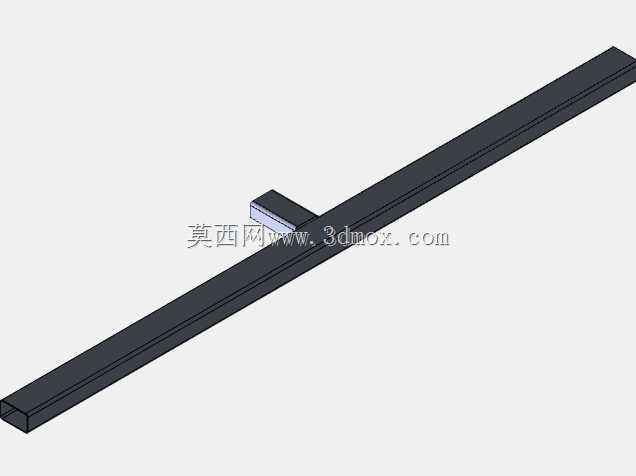

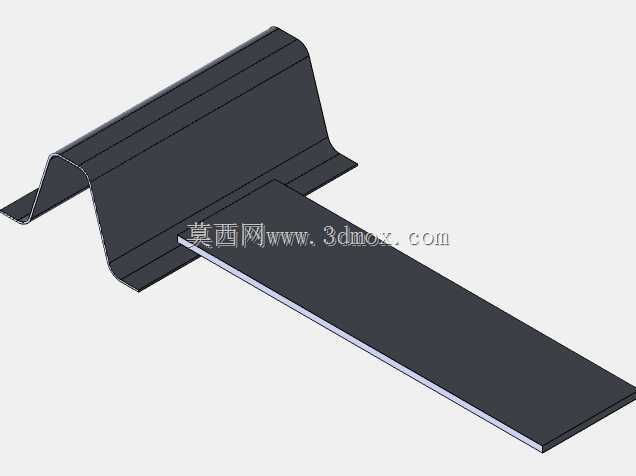

　　建模时重点处理了立柱折边、层板搭接边和连接孔位的对应关系。层板边缘设置折边，一方面提高薄板自身抗弯能力，另一方面形成与立柱配合的定位边界。前后伸出的层板在端部保留圆弧过渡，可降低取放物品时的磕碰风险。底部框架与支脚连接处留有装配余量，便于现场安装时校正垂直度。整个外形按矩形占地布置，安装边界需在设备四周预留人员通行和取货空间，尤其前后伸板区域应避免与通道门、管线或其他设备发生干涉。

　　在结构选型阶段，需要结合单层额定载荷核算层板跨度与板厚关系。若用于较重金属件，应优先加密支撑点或增大折边高度；若用于轻型耗材，则可保持现有层板数量以兼顾可视性和取放效率。对于需要洁净或防腐环境的场合，可在该结构基础上调整表面处理方式，但主体连接逻辑和空间边界仍可沿用。该三维结构完整表达了框架、层板、背板和支脚之间的装配关系，可直接用于方案沟通、空间布置校核以及后续详细工程图展开。
