九十度弯折艾伦轮毂传感接头结构

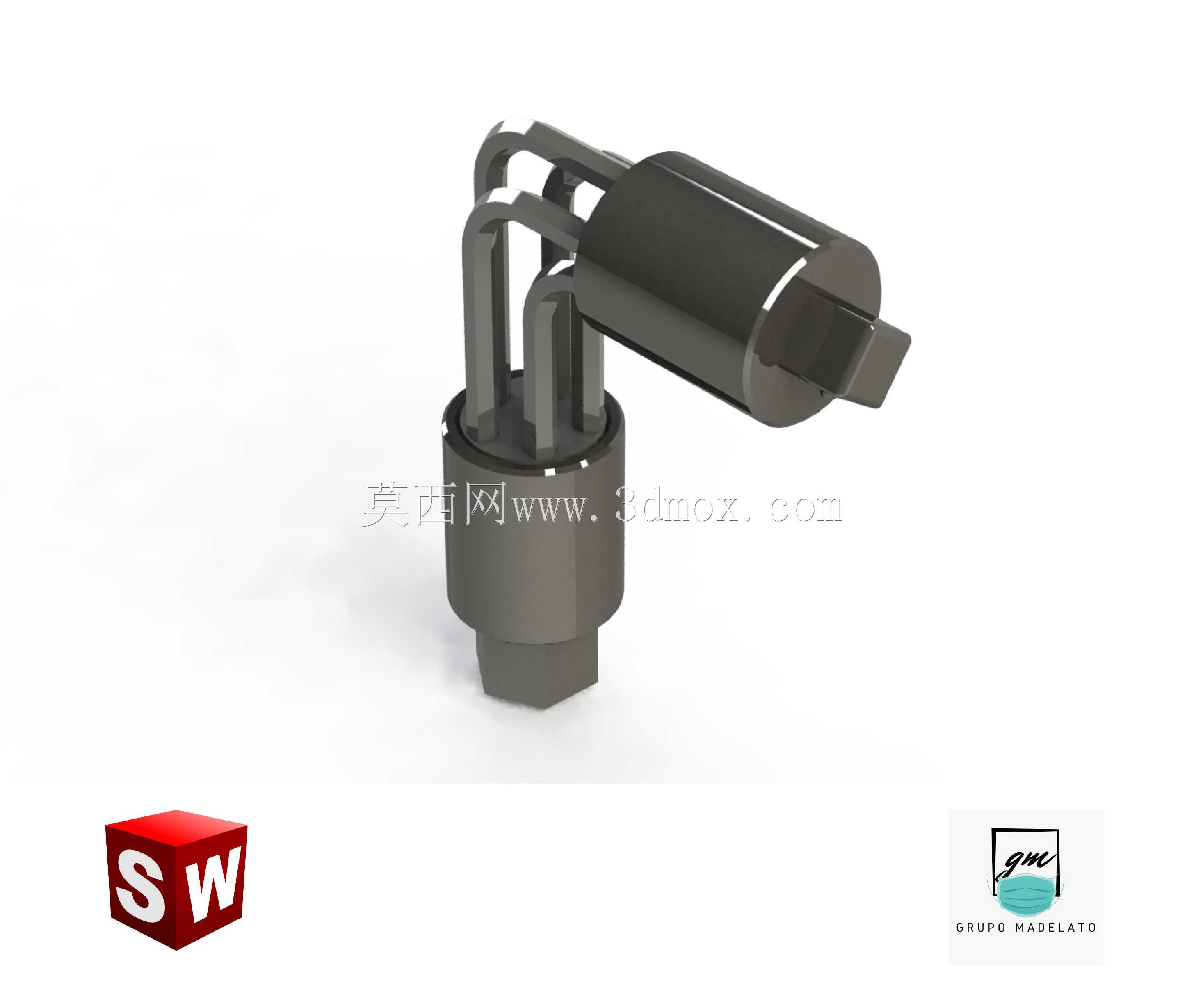

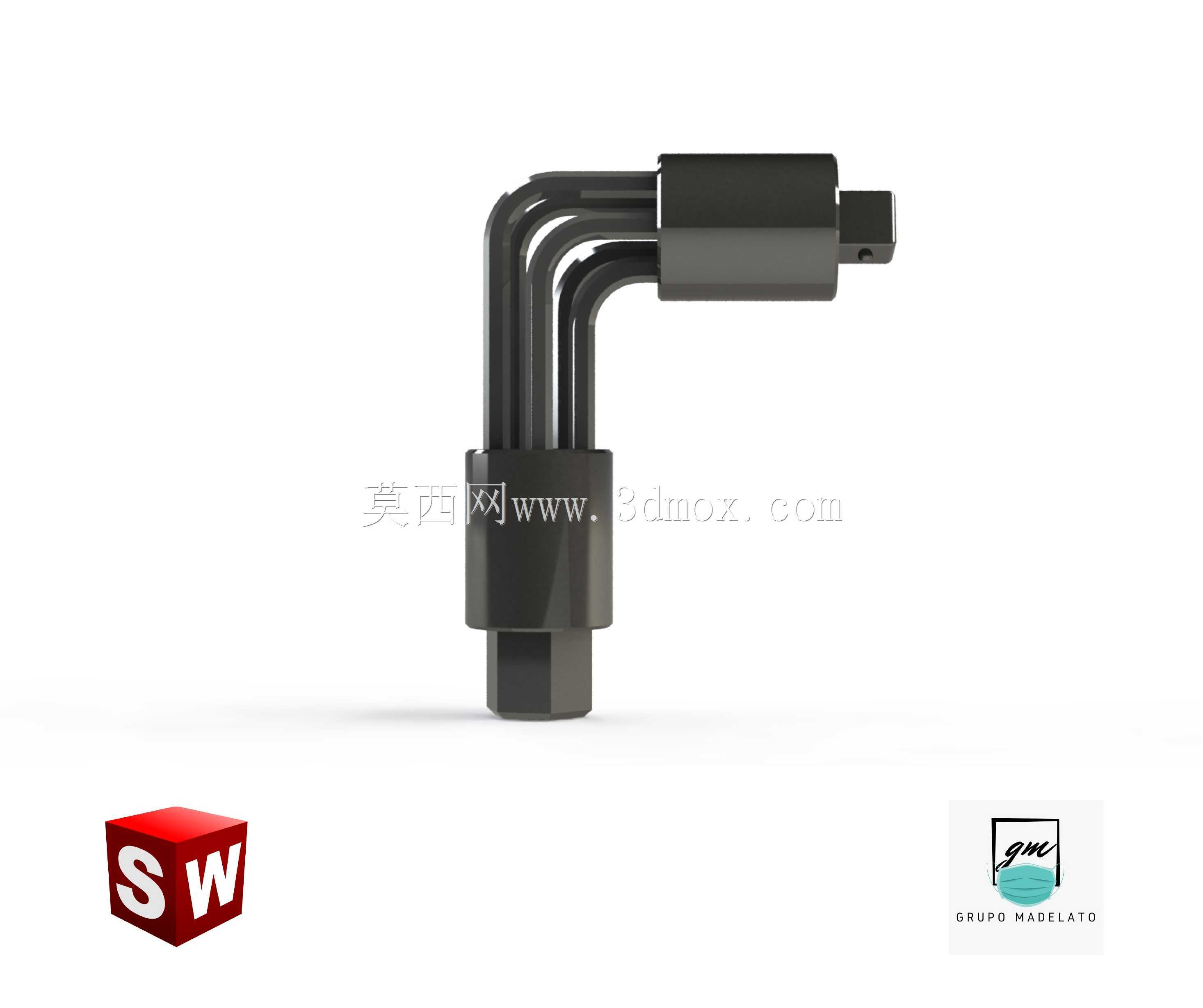

　　该构件为九十度弯折构型的轮毂配套传感接头，整体采用下部六角基座、中部多筋支撑、上部横向筒身的布局，适配轮毂周边狭小转角空间内的介质或信号通路布设需求，常见于车辆轮毂附属检测回路、工业旋转工位的转角接驳场景，可在不额外增加管路弯折半径的前提下完成通路转向，减少外接软管硬管的额外折弯应力。下部六角基座为标准扳拧夹持结构，可直接用开口扳手或套筒完成锁紧装配，基座端面预留密封贴合面，安装时可搭配平垫或密封垫压合在安装基体上，避免运行中出现松动或渗漏。中部支撑段采用三根竖向筋条合围的镂空结构，在保证上下两段连接刚性的同时削减了整体自重，筋条沿基座周向均布，可承受横向筒身接入外接件后产生的偏转载荷，长期受振动工况下也不易出现根部断裂。

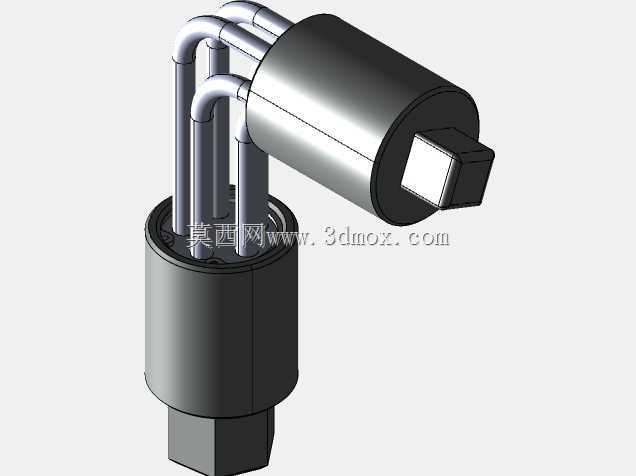

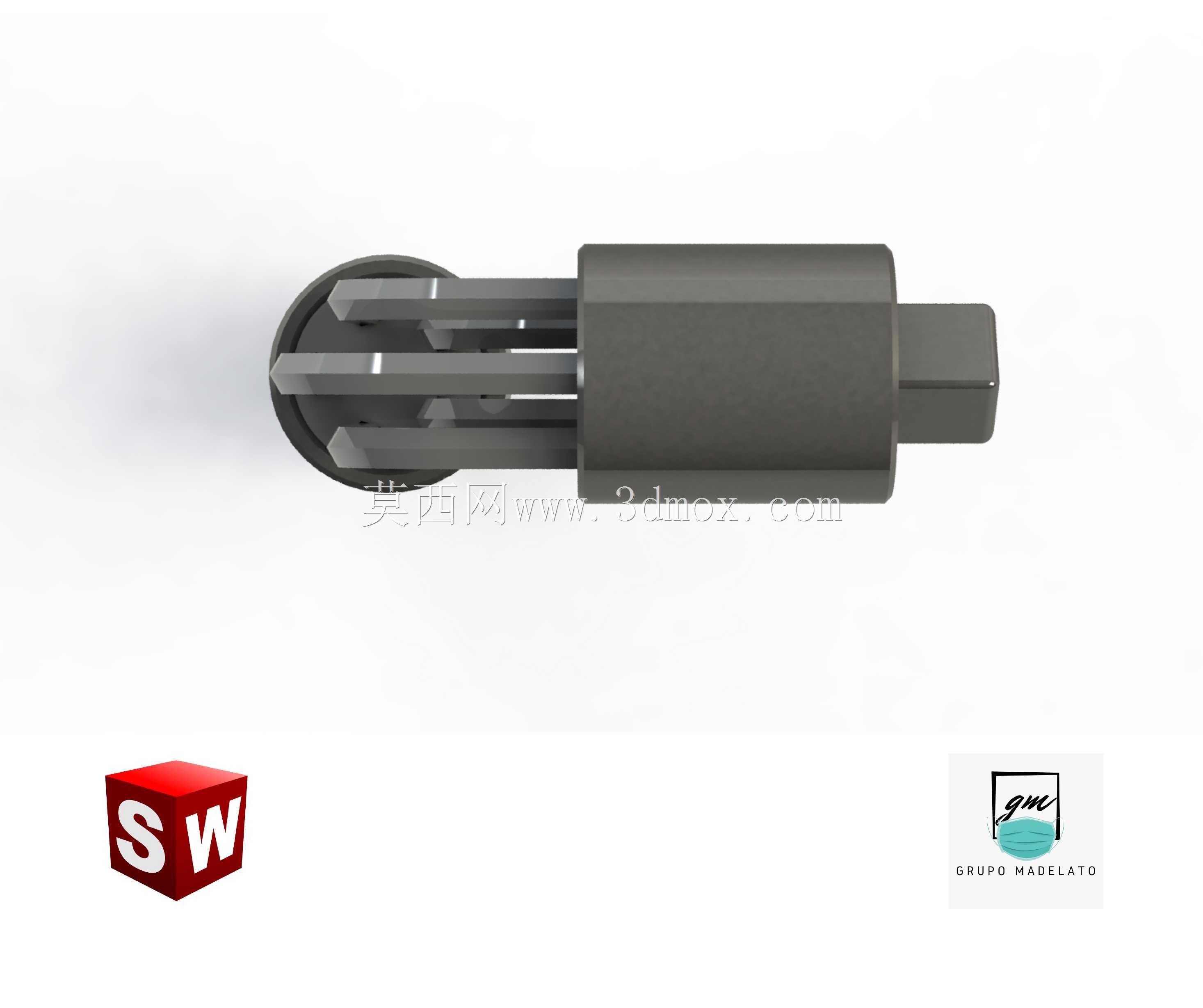

　　上部横向筒身一端为封闭圆弧过渡，另一端为扁方插接端，插接端的尺寸与配套接口的卡槽完全匹配，插入后可限制周向转动，保证内部通路对位准确；筒身侧壁开设的通槽用于锁定外接插接件，装入后可通过卡销或弹片卡入槽内完成轴向固定，防止设备运行中接头受拉扯脱出。从安装边界来看，下部六角基座的对边尺寸决定了装配时所需的扳手操作空间，基座下方的螺纹段长度需匹配安装基体的壁厚，过长会导致锁紧后螺纹外露干涉周边轮毂部件，过短则无法获得足够的啮合牙数影响连接强度；横向筒身的轴向长度需与轮毂内侧的预留间隙匹配，九十度弯折的设计让整体竖向占用高度远低于直通型接头，可避开轮毂旋转时的运动包络面，不会在车轮转动过程中发生剐蹭。建模过程中需重点关注弯折处的圆角过渡，

　　筋条与上下两段的接合位置不能出现直角锐边，避免应力集中导致构件在振动工况下开裂；扁方插接端的公差需结合配套接口的配合要求设定，既要保证插入时顺畅无卡滞，又不能间隙过大出现通路对位偏差。这类接头的设计核心是在有限的轮毂安装空间内完成通路转向，同时兼顾装拆便捷性与抗振可靠性，镂空支撑结构的运用也在控制成本的前提下平衡了结构强度与轻量化需求，适合在有转角接驳、空间受限的旋转类设备中使用。
