环形夹持双叉式机械连接支撑构件

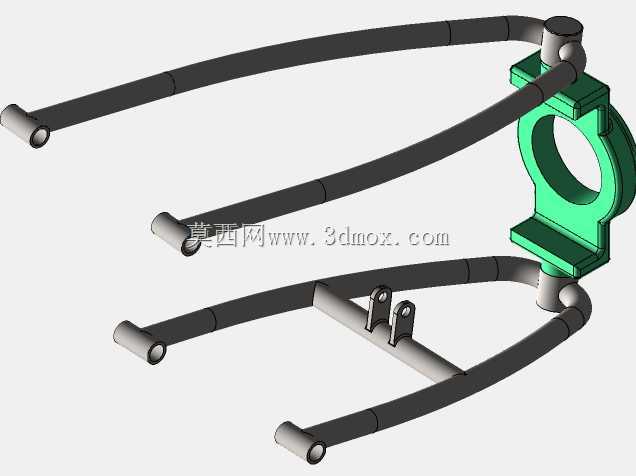

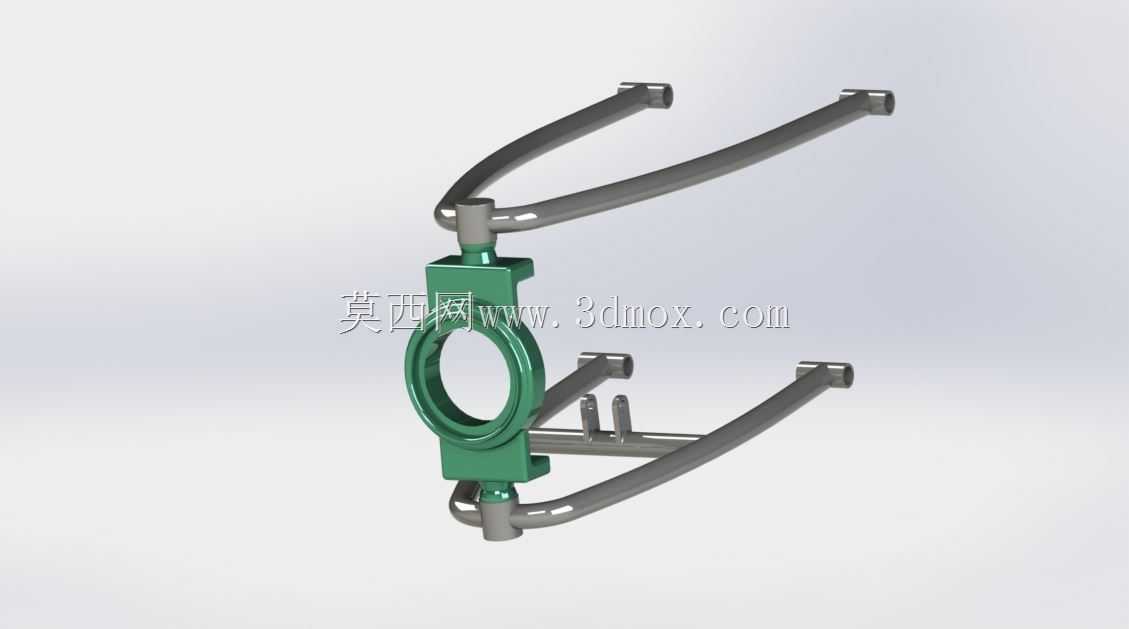

　　该构件的核心承托区域为中部带完整内孔的环形座，内孔壁预留均匀加工余量，可与对应外径的轴套、导向筒或检测探头外圆形成小间隙配合，孔侧的方形实体块用于布置锁紧螺钉孔或定位销孔，避免夹持件在工作过程中出现周向转动。上下两组弧形叉臂从环形座两侧对称延伸，臂身采用等截面弯杆形态，在保证跨距的同时降低整体自重，臂端的扁方接头带有同轴安装孔，可直接穿入螺栓铰接在设备机架、移动滑台或检测工位支架上，使整个构件能够绕铰接轴线小幅摆动，补偿装配过程中产生的位置偏差。

　　从实际使用场景看，这类结构常见于在线检测工位的传感器安装支架、轻型工装的浮动压头以及小型物料分流装置的摆臂支座。环形座内可安装光电传感器、接近开关或真空吸盘导杆，叉臂与机架铰接后配合拉簧或微型气弹簧，能够让检测端始终贴合被测工件表面；在轻型输送线上，也可将其作为阻挡摆臂的支撑体，环形座内穿入缓冲阻尼杆，对工装板进行柔性限位。

　　设计阶段优先确定环形座内孔直径与安装面到叉臂铰接孔的中心距，这两个尺寸直接决定被夹持部件的规格和整体摆动半径。叉臂的弯曲弧度避开了环形座前方的操作空间，方便操作人员从正面拆装被固定的部件，也不会遮挡传感器的检测光路。臂身截面经过抗弯校核，在端部承受常规侧向载荷时，变形量控制在允许范围内，不会因臂体颤动影响检测精度或定位准确性。

　　安装边界方面，上下叉臂端孔的同轴度需要严格控制，否则铰接后会出现卡滞，摆动阻力增大。环形座背面与安装基准面保留少量间隙，可通过垫片调整夹持中心的高度，适配不同高度的被测工件。方形块上的紧固孔采用贯通设计，锁紧螺钉直接顶持在被夹持件外圆上，拆装时无需完全拆下构件即可更换内部检测元件。整体结构没有复杂的曲面加工特征，臂部与环座连接处设置过渡圆角，减少应力集中，既适合常规机加工成型，也便于在三维环境中快速调整臂长、孔径和跨距参数，快速衍生出适配不同安装空间的变体结构。
