车载交流发电机7685N结构设计方案

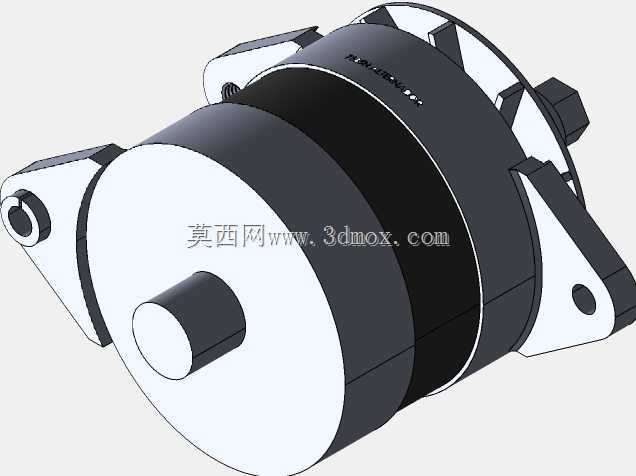

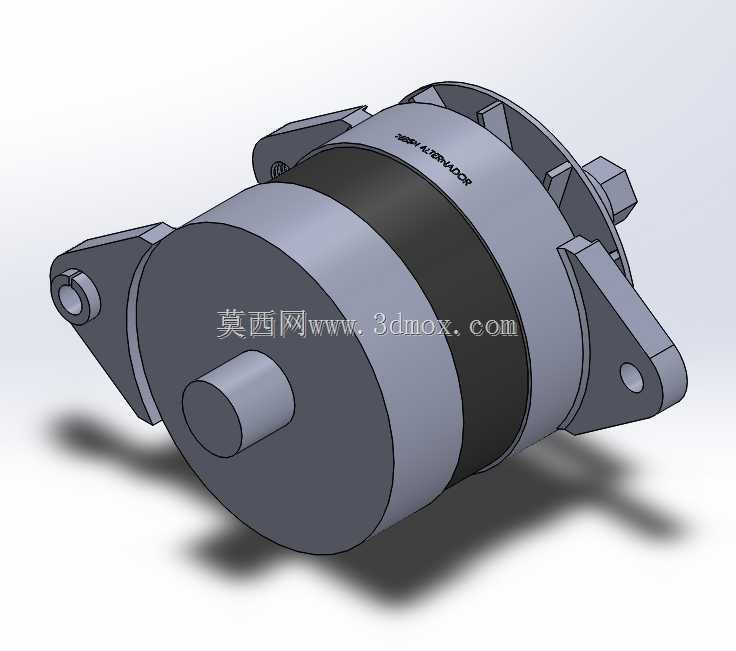

　　该款交流发电机主要面向车载动力供电场景设计，可适配乘用车辆、小型工程作业车辆的供电回路，在发动机运转过程中完成机械能到电能的转换，既为车载点火系统、照明系统、车载电控单元持续供电，也能为车载储能蓄电池补充电量，维持整车用电系统的电压稳定。从结构设计逻辑来看，整机采用同轴圆柱式主体布局，核心的转子、定子绕组、整流调压模块全部集成在筒形机壳内部，两端通过端盖完成轴承定位，输出轴从前端盖中心伸出，可通过皮带轮与发动机曲轴传动端连接，传动比可根据发动机怠速区间、额定转速区间做匹配调整，保证发动机在常用工作转速段内，发电机始终处于高效发电区间。机身两侧对称设置带安装孔的支耳结构，安装孔的中心距、孔位公差经过适配校核，

　　可直接匹配对应车型的发电机安装支架，安装面预留的平面度公差可保证装配后整机同轴度符合要求，避免皮带传动过程中出现偏磨、异响问题。整机轴向尺寸控制紧凑，径向轮廓避开了发动机舱内周边管路、线束的布置边界，在有限的机舱空间内完成布置，不会与周边部件产生运动干涉。机身中部的黑色环段为散热壳体区域，表面做了强化散热的结构处理，车辆行驶过程中的迎面气流可直接掠过该区域，带走绕组工作产生的热量，即便在长时间高负载供电工况下，也能维持内部绕组温度处于绝缘材料允许的工作范围内，避免过热导致的绝缘老化、输出功率衰减问题。后端的接线与调压结构做了集成化设计，整流模块将定子产生的三相交流电转换为直流电输出，内置的调压单元可根据发动机转速波动、

　　车载用电负载变化实时调整励磁电流，让输出电压始终稳定在整车电气系统允许的波动范围内，不会出现电压骤升骤降损坏车载用电设备的问题。输出轴的轴伸尺寸、键槽规格匹配通用皮带轮的安装标准，支耳安装孔可适配标准规格的紧固螺栓，装配时无需额外做定制化改孔，维护拆解过程中可直接使用通用汽修工具完成拆装。整机的重量分布沿轴线对称布置，安装固定后运转过程中的振动量控制在较低水平，可降低对发动机舱周边部件的振动传递，减少支架疲劳开裂的风险。在结构建模过程中，各部件的装配间隙、配合公差都按照实际量产加工要求设定，端盖与机壳的止口配合可保证定子与转子的同轴度，轴承位的公差选择兼顾了转动灵活性与支撑刚性，既可以作为车载供电系统选型的参考结构，也可用于机电类教学演示、动力传动系统的装配模拟。
