多规格方形空心钢管结构型材设计

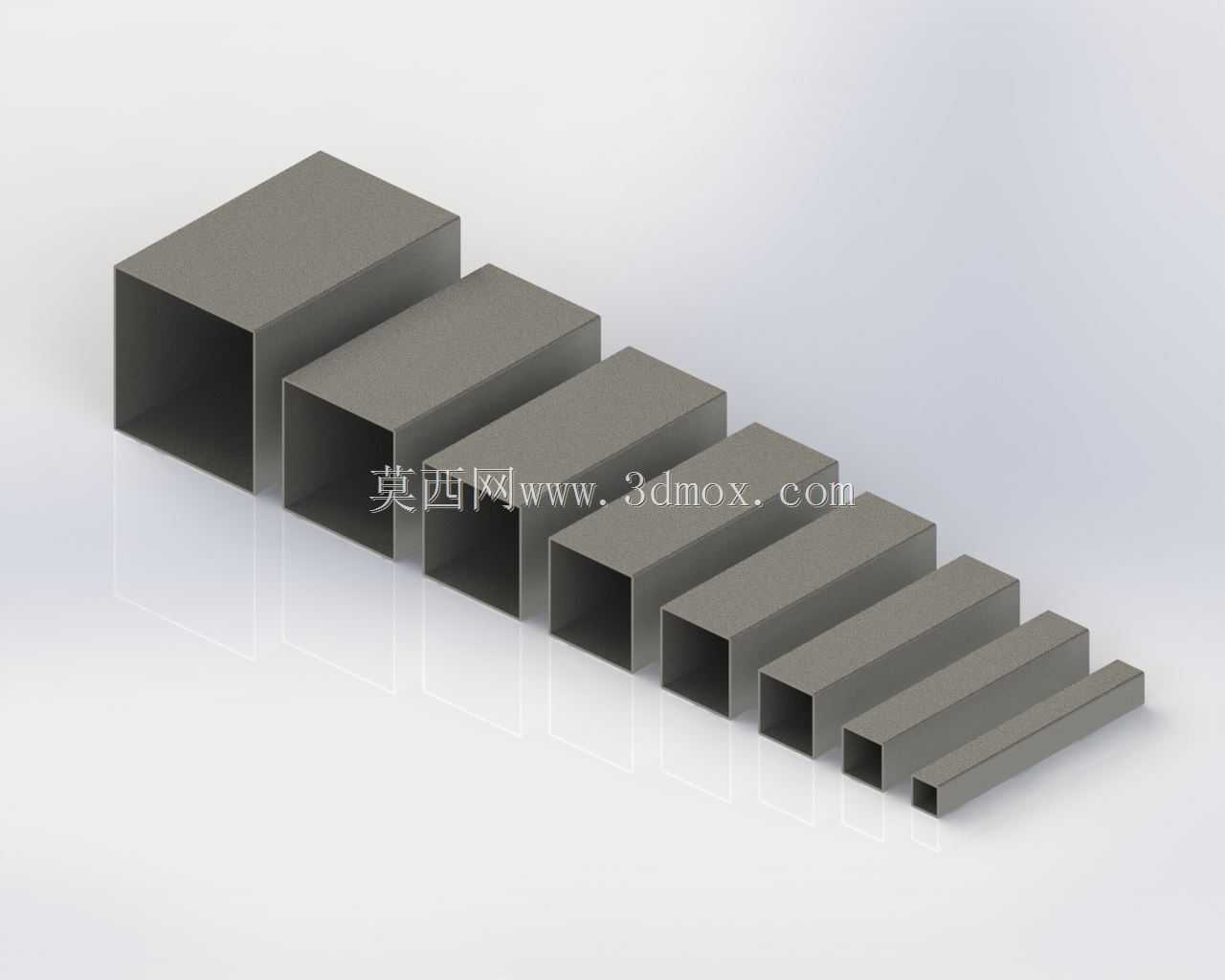

　　这套方形空心钢管型材覆盖从半英寸到两英寸半的连续截面规格，主要面向设备机架、防护围栏、输送线支架、工装夹具骨架以及轻型钢结构平台的搭建需求。在车间自动化产线改造中，不同截面尺寸的方管承担的受力角色差异明显：小规格管适合做传感器安装支架、线槽托架和防护网边框，大规格管则用于承受主梁弯矩、设备支腿以及需要抗扭的框架节点。建模时将各规格按统一基准排列，能够直观对比截面边长与壁厚的比例关系，方便结构工程师在选型阶段快速判断惯性矩、抗弯模量与单位长度重量之间的平衡。

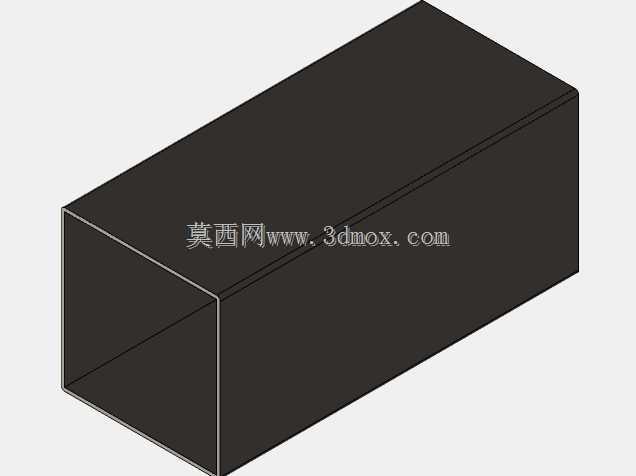

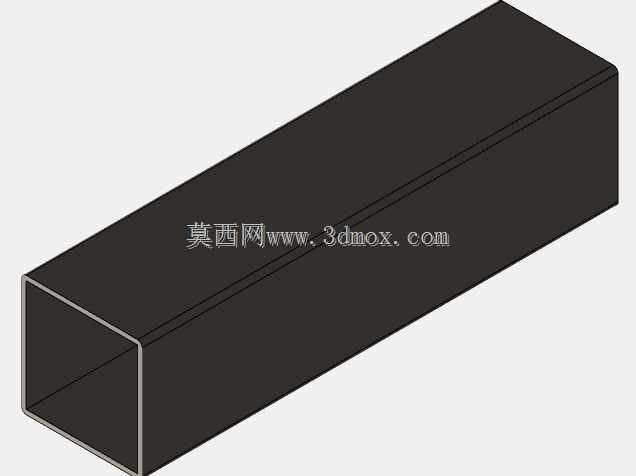

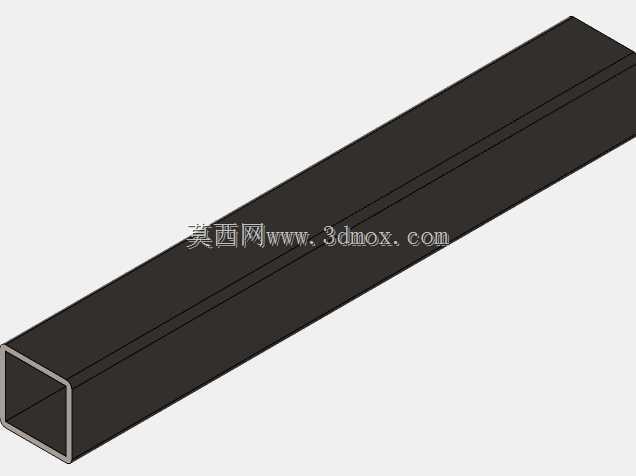

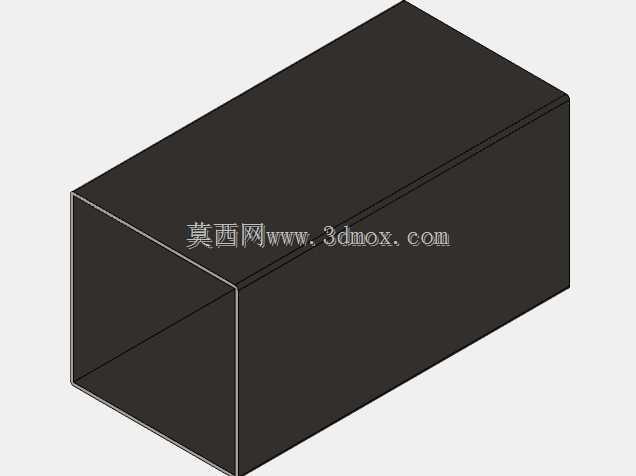

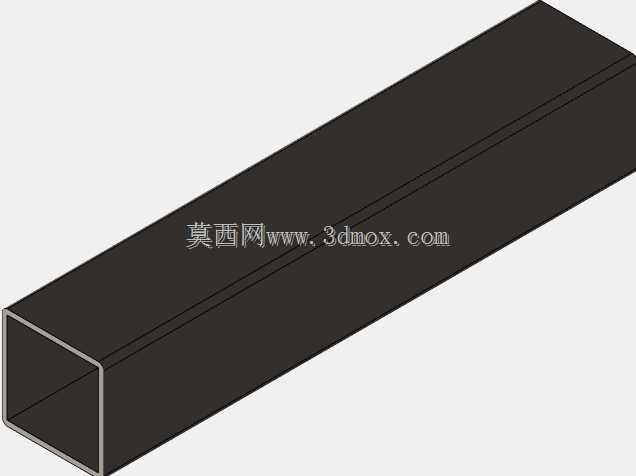

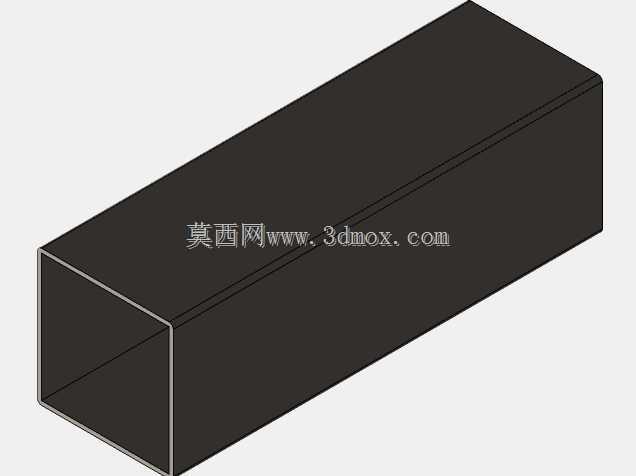

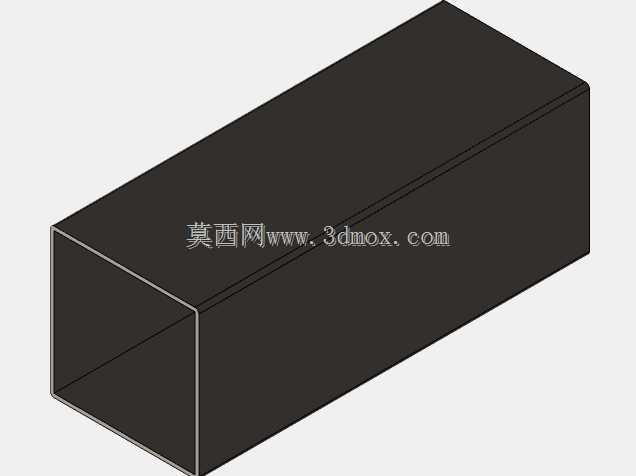

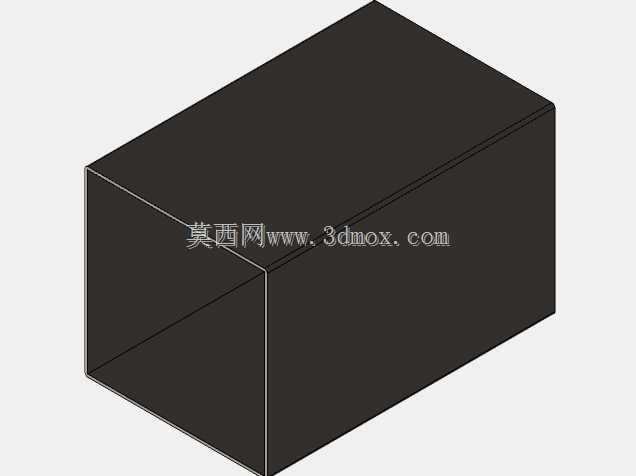

　　设计思路上，型材采用标准方形空心截面，内外轮廓保持同心，四个转角处保留工程实际中常见的圆角过渡，避免在有限元分析中出现应力奇异，也符合冷弯成型或焊接管材的真实工艺特征。每一段模型都保留可编辑的长度参数，使用时只需沿轴向方向修改拉伸距离，即可生成任意定尺长度，不需要重新绘制截面草图。这种处理方式特别适合在装配体中快速搭建框架：先依据设备外轮廓确定立柱与横梁的空间位置，再按实际跨距截取对应长度，随后在交接处补充角件、连接板或焊接坡口即可。

　　从安装边界看，方管的外边长决定了与其配合的脚轮、调节脚、端面盖板和三通连接件的适配范围，内孔尺寸则关系到内衬加强块、伸缩套管以及内置螺母的安装可行性。选型时不能只看静态承重，还要结合现场连接方式判断：若采用螺栓装配式框架，需在管壁预留足够的攻丝或过孔空间；若采用焊接结构，则要关注壁厚与热输入量的匹配，避免薄壁管烧穿。不同规格并排呈现后，设计人员可以直接在三维环境中测量截面间隙、评估相邻构件的层叠关系，并据此确定拼焊顺序与夹具压紧点。

　　在设备实际用途方面，这类方管并不直接参与工艺动作，而是为整机提供刚性支撑和安装基准。机架的直线度、对角线误差以及端面垂直度，都会影响后续导轨、门板、面板和外罩的装配精度。因此模型在截面转折处保持几何连续，便于工程图中自动生成剖面，并在明细表中按规格汇总下料长度。对于需要轻量化的移动设备，可选较小截面并通过增加斜撑来提高整体稳定性；对于固定安装的重载工位，则应优先选用大截面厚壁管，以降低长期载荷下的挠度变形。整体建模方式兼顾了参数化修改与工程出图需要，能够直接服务于方案布局、强度校核、材料统计和现场预制。
