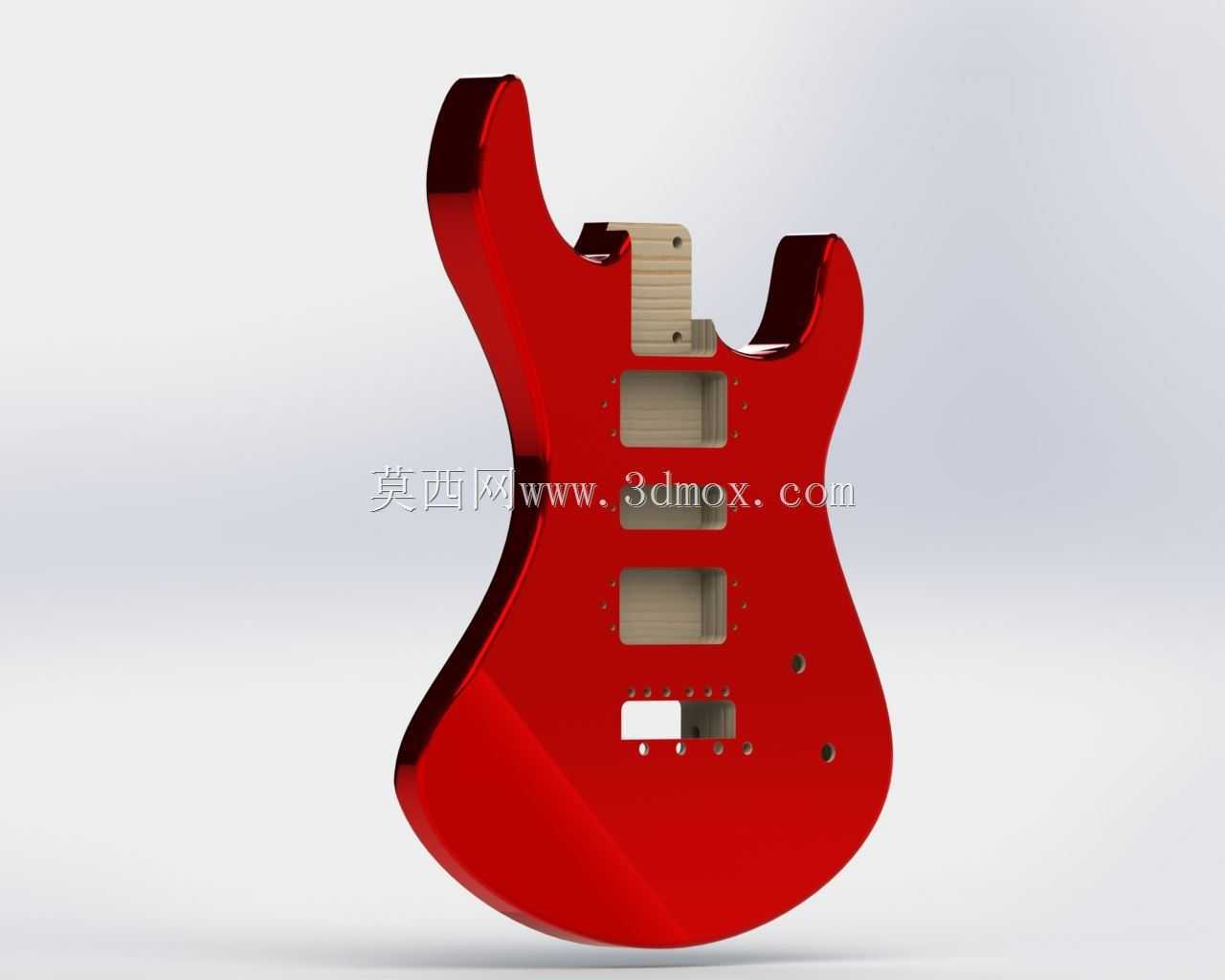

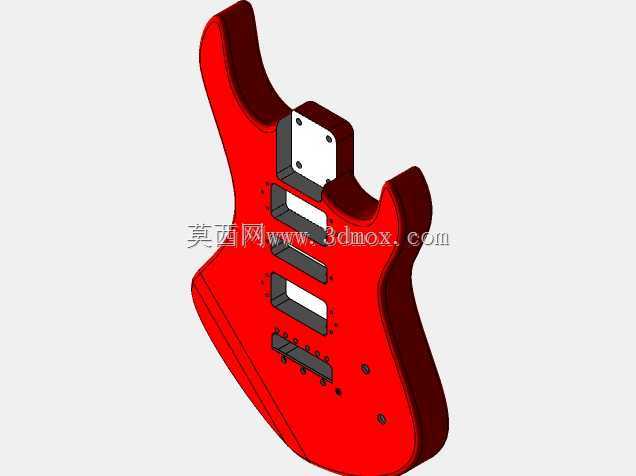

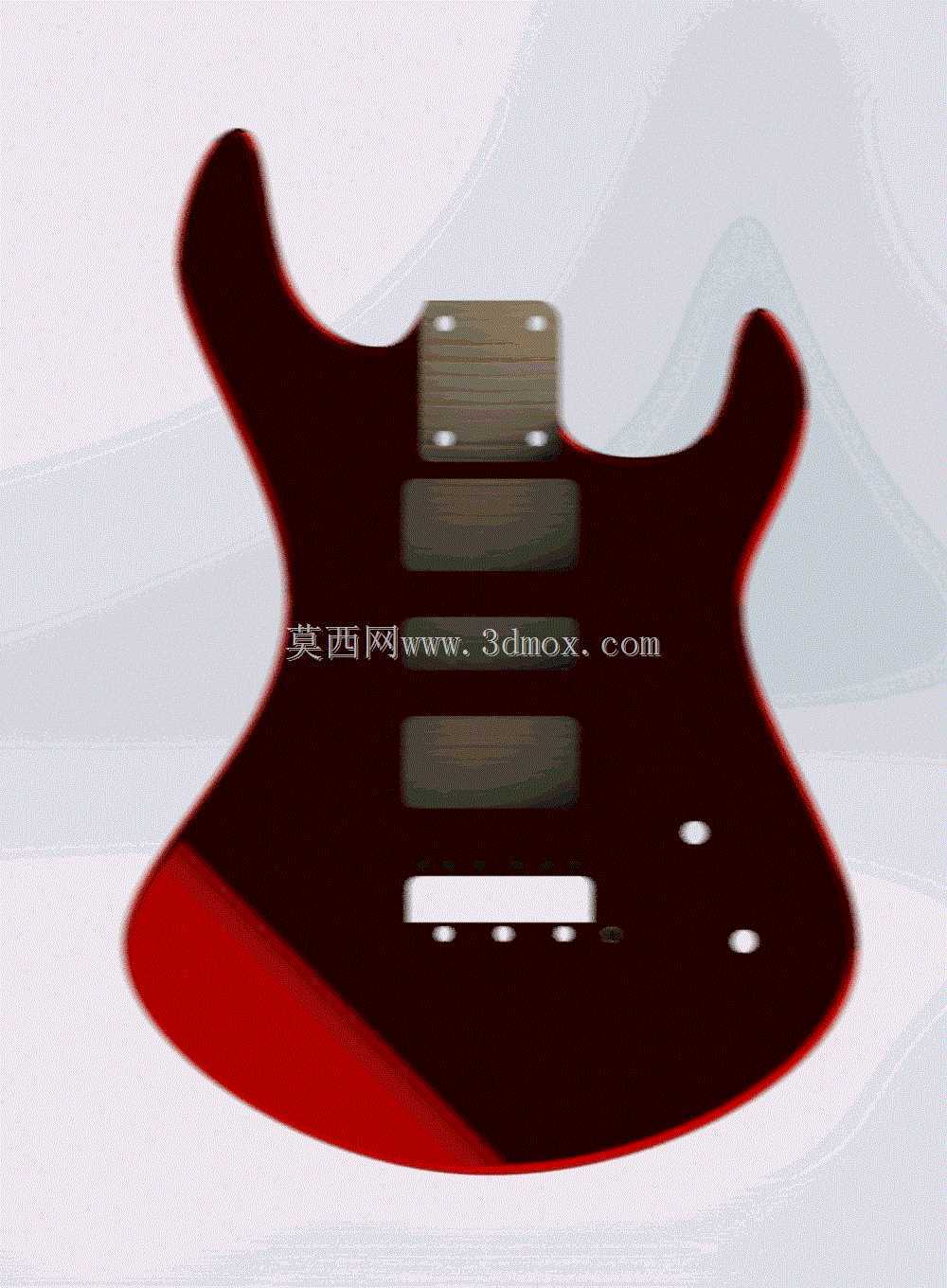

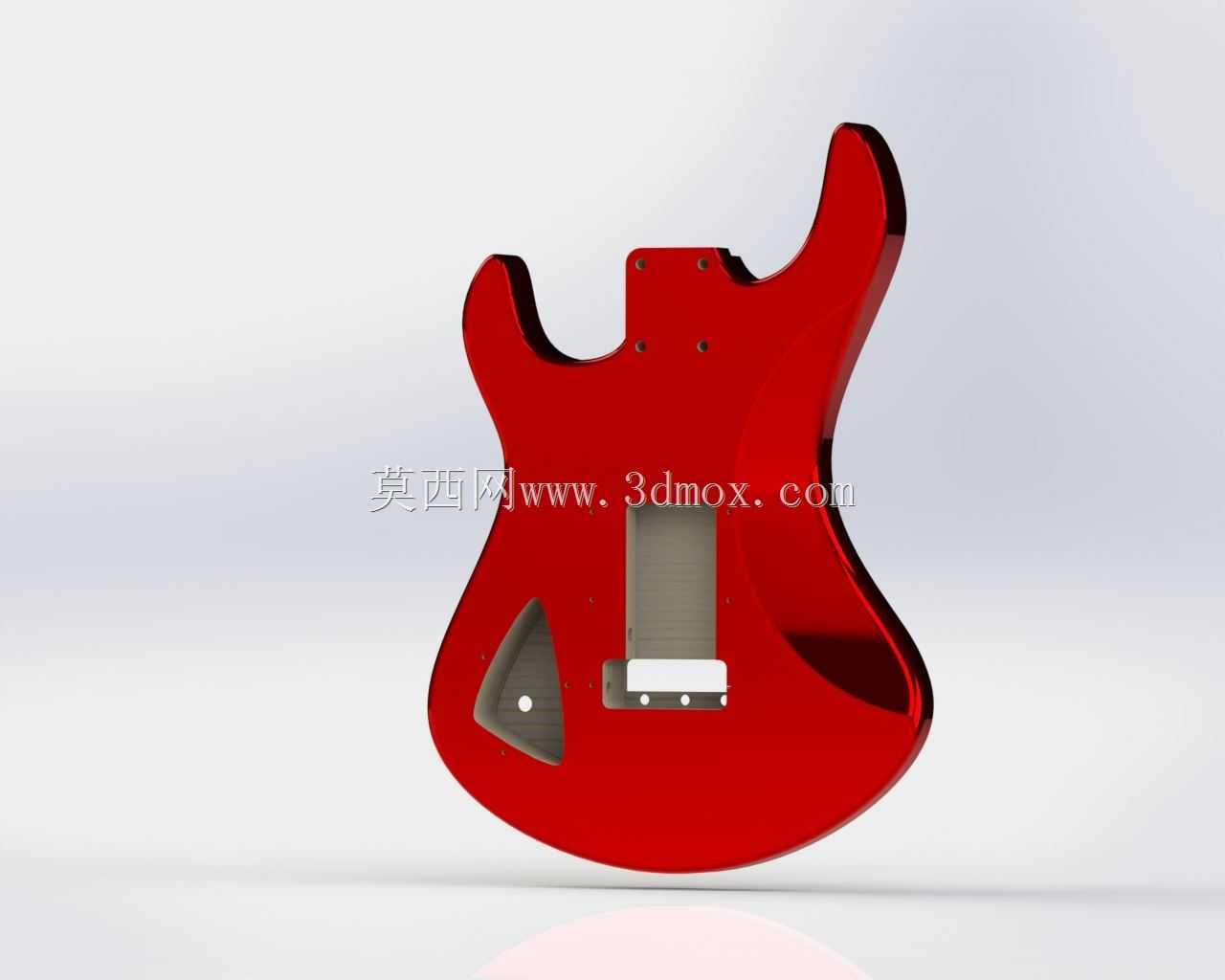

雅马哈ERG121电吉他琴身结构造型设计

　　琴身作为电吉他的承载主体，其结构设计直接关系到握持平衡、部件安装、拾音效果与外观风格。该模型围绕雅马哈ERG系列电吉他的典型双缺角轮廓展开，重点还原琴身主体曲面、拾音器安装槽、控制元件孔位以及琴颈连接区域的空间关系，适合用于乐器结构方案展示、装配关系校核与外观造型推敲。从实际使用场景看，这类琴身需要同时容纳拾音器、电位器、档位开关、输出接口与琴桥组件，并在演奏时为手臂提供稳定支撑。双缺角造型并非单纯的视觉处理，其上部凹陷能够让高把位演奏时左手更顺畅地越过琴颈与琴身交接区域，降低高品位按弦的阻碍；下部轮廓则贴合右腿坐姿持琴或站姿背带使用时的身体接触形态，使琴体重心尽量靠近演奏者躯干，减少长时间持琴带来的腕部与肩部负担。

　　模型中琴身表面呈现出由边缘向中心过渡的厚薄变化，这种曲面处理在真实产品中常与木材切削、配重控制和握持舒适度相关。琴身中部预留的矩形腔体用于布置拾音器与相关电子元件，腔体边界需要与拾音器外框、护板或安装垫圈形成配合；若进入工程深化阶段，还需进一步明确槽深、台阶面、螺钉孔位置以及走线空间，避免装配后出现元件凸起、旋钮干涉或导线挤压。琴颈连接区位于琴身上方，其接合面角度决定琴弦与指板、品丝之间的相对位置，是影响弦高和演奏手感的关键边界。琴桥安装区位于琴身下部，需与琴颈拾音器、琴桥拾音器保持规定间距，该间距与有效弦长、音阶补偿和拾音磁柱位置密切相关。控制孔位通常分布在琴身便于右手操作的区域，用于安装音量与音色旋钮，

　　孔位之间的内腔应留有足够走线半径，防止导线反复弯折造成屏蔽层断裂。输出接口位置则需兼顾插头插拔方向与背带使用时的碰撞风险。从建模思路看，先建立琴身外轮廓与中心对称基准，再通过曲面拉伸、裁切和倒角形成主体厚度，随后叠加拾音器槽、控件孔与琴颈接合面等功能性特征。该模型更偏向概念表达与外观验证，若用于生产或装配，还应补充木材材质分层、护板贴合面、背带钉安装柱、内腔屏蔽层以及表面涂装余量等细节。对于结构设计从业者而言，这类模型可帮助理解乐器产品中造型曲面与功能孔位的协调方式，也可作为电子乐器外壳、异形承载件和人机交互类产品曲面建模的参考案例。
