传感器安装支撑底座结构设计

　　该支撑底座属于传感检测单元的配套安装构件，主要应用在工业自动化生产线、设备状态监测工位以及小型实验检测装置中，用来为光电、接近或位置类传感器提供稳定的安装基准，同时承担定位、承载和连接外部支架的作用。从实际工况看，这类底座往往安装在机架板面、设备侧壁或运动机构附近，既要保证传感器探头的朝向与检测距离稳定，也要抵抗设备运行带来的轻微振动，避免检测信号出现漂移或误触发。

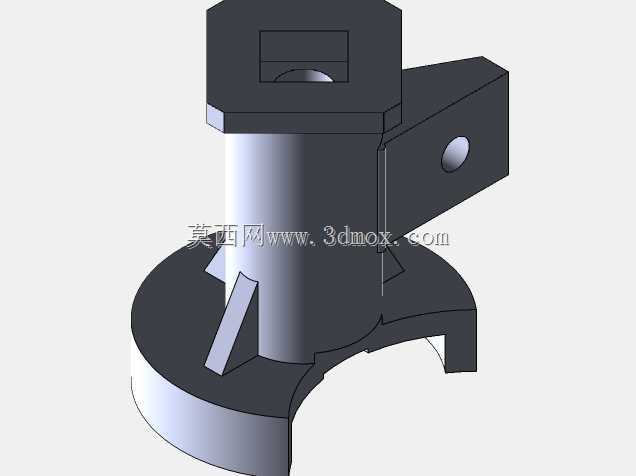

　　结构上采用下部圆盘形基座加中部立柱的组合形式。圆盘底面可与安装台面贴合，通过底部轮廓形成较大的接触面积，降低单位面积压强，提升支撑稳定性；中部立柱将上部安装面抬升到所需高度，使传感器能够避开周边管线、护罩或其他结构干涉。上部平台设置有凹槽与中心孔，凹槽可用于容纳传感器尾部或定位凸台，中心孔则可供线缆穿过或安装紧固件，减少额外走线空间。侧部伸出的支耳带有横向通孔，可用于连接调节杆、锁紧螺钉或相邻支架，方便在装配时微调传感器角度与伸出位置。立柱与圆盘之间增设的加强筋，能够抵消侧向载荷带来的弯矩，防止长期受力后连接处出现开裂或变形。

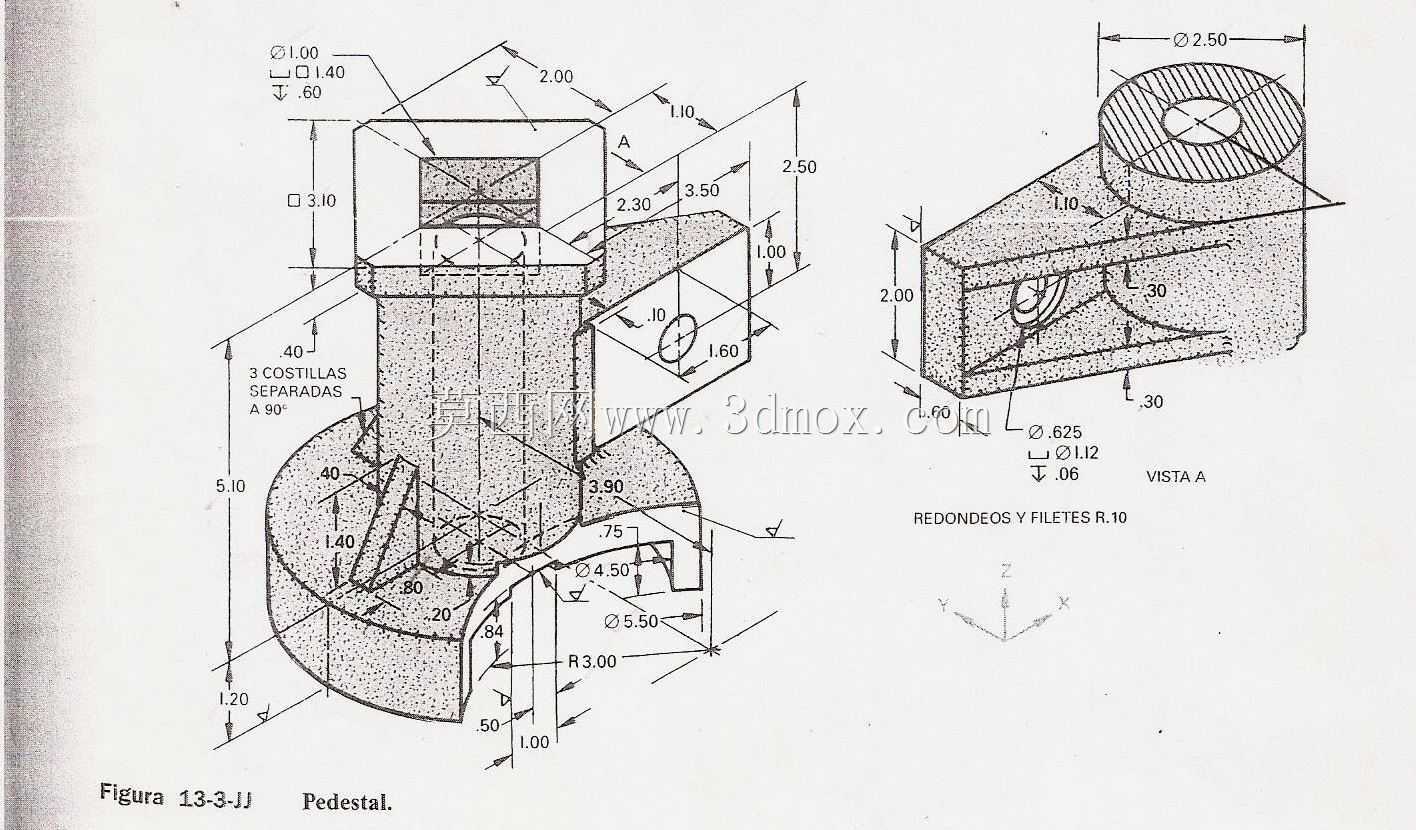

　　设计思路上优先保证安装基准的刚性与定位重复性。圆盘边缘并非完整圆形，而是根据周边装配空间做了局部切边，这种处理能够在有限空间内避让相邻螺栓或凸台，同时减轻整体重量。上部平台的多边形轮廓便于扳手或工具贴近操作，在狭小装配空间内更容易完成锁紧。支耳孔与中心立柱保持确定的高度差和方位关系，建模时需要同步考虑传感器装入后的检测中心线位置，确保探头能够正对被测物体。若用于需要频繁调整检测位置的场合，侧支耳还可与长圆孔支架配合，实现小范围角度或高度补偿。

　　从安装边界看，下部圆盘决定了底座在台面上的最小占地范围，设计时应核对安装面附近的螺栓分布、焊缝凸起以及走线槽位置；中部立柱高度决定传感器检测面的最终标高，需结合被测件运动轨迹和安全间隙确定；上部平台尺寸要与所选传感器尾部轮廓匹配，避免装配后出现悬空或压不实现象。侧伸支耳会增加水平方向包络，在密集排布多个检测点时尤其需要核对相邻底座之间的净距。三维建模过程中，应重点控制贴合面的平面度、安装孔的同轴度以及加强筋与壁面的过渡圆角，这些细节直接影响后续加工、装配刚度和检测稳定性。
