HTC526手机双色防护保护壳结构设计

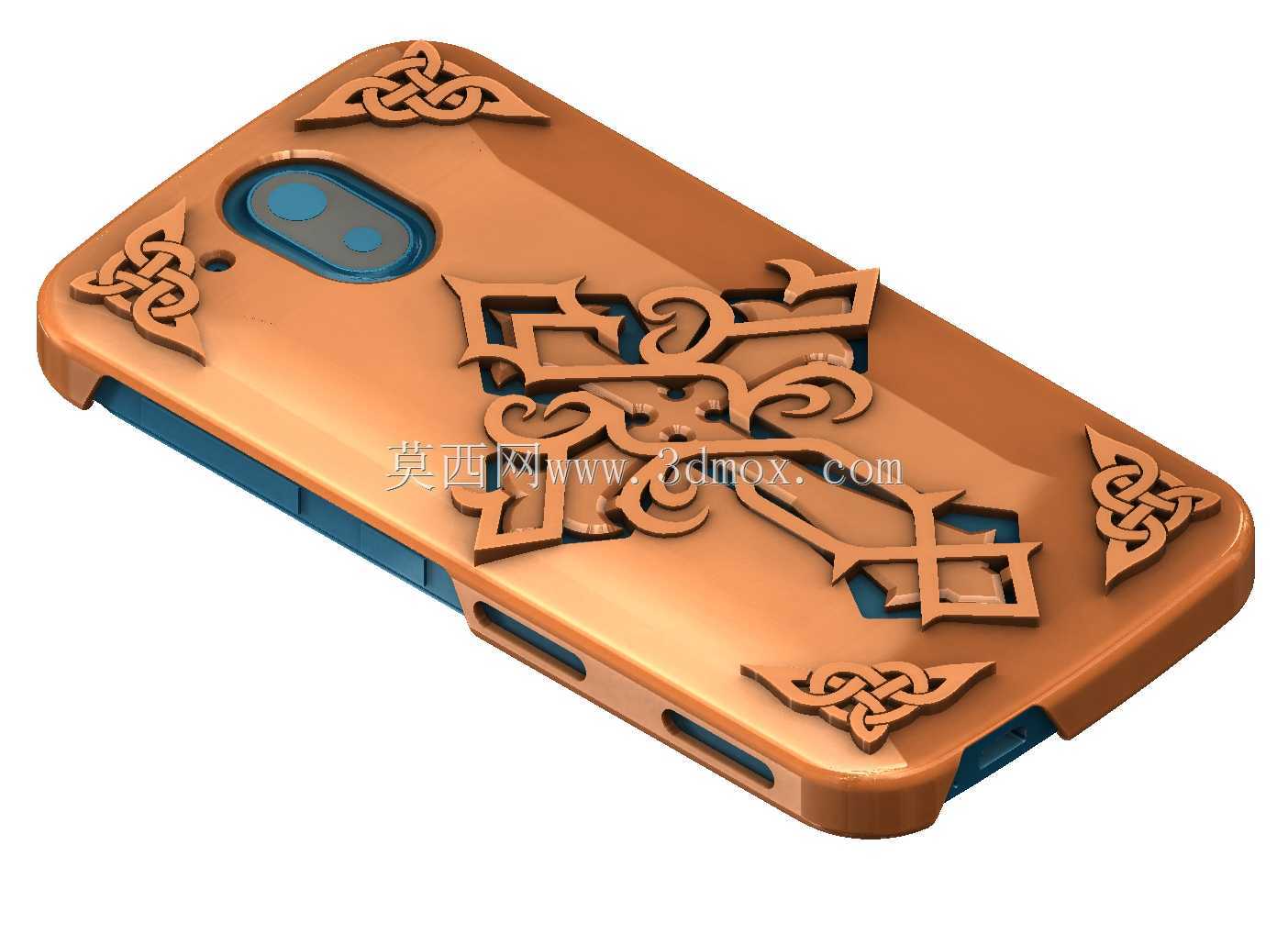

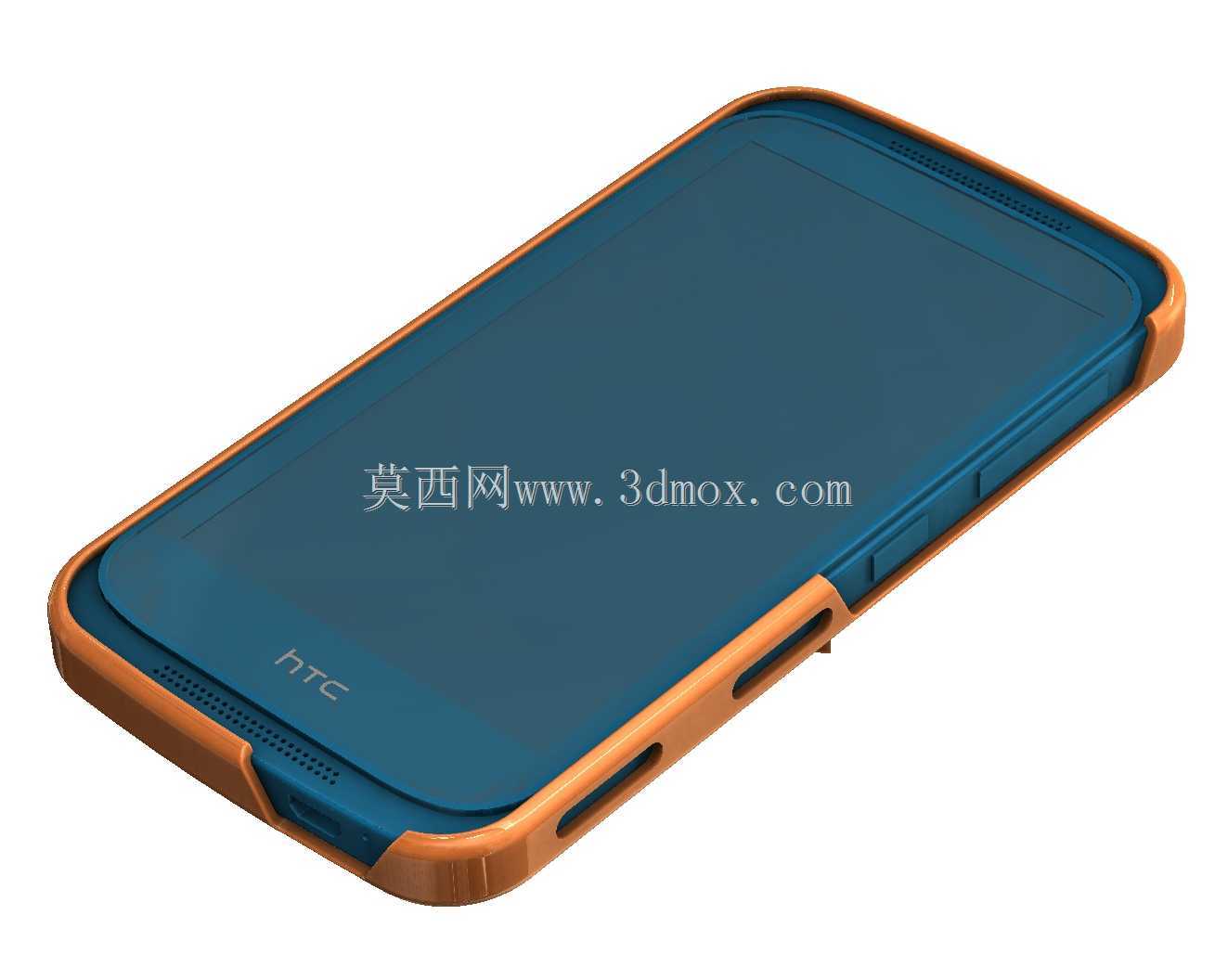

　　这款针对HTC526机型设计的双色防护保护壳，在结构设计阶段充分考虑了手持终端日常使用中的跌落防护、握持防滑与接口避让需求，整体采用软硬胶结合的双色成型思路，外层橙色部分为高韧性TPU软胶，覆盖壳体侧边与边角易磕碰区域，在1.2米高度自由跌落时可通过软胶形变吸收70%以上的冲击能量，避免手机中框与屏幕直接受刚性冲击；内层蓝色部分为高刚性PC硬胶，贴合手机背部与中框轮廓，提供足够的支撑强度，防止壳体受挤压变形后刮伤手机后盖。设计过程中首先对HTC526的整机外形进行逆向点云拟合，精准提取机身侧边的音量键、电源键凸起轮廓，在壳体对应位置预留0.3mm的按键触发行程间隙，既保证按键按压时的清晰反馈，又避免间隙过大导致灰尘进入壳体内部。

　　底部的充电接口、扬声器开孔位置严格对齐机身原有孔位，开孔边缘做0.2mm的倒角处理，避免插拔数据线时刮伤线材外被，扬声器出声孔采用阵列式开槽设计，开槽宽度控制在1.2mm，既保证出声通透度，又能阻挡大颗粒灰尘直接进入扬声器腔体。壳体与手机的装配采用全包式卡扣结构，在四个边角位置设置内扣位，扣合量控制在0.4mm，既保证装配后壳体与机身无松动异响，又能让用户无需借助工具即可轻松拆装。外形尺寸方面，壳体整体比手机外轮廓单边大1.5mm，边角位置做R3.5的圆弧过渡，握持时贴合手掌虎口曲线，侧边软胶区域做0.2mm深度的防滑纹理处理，提升手持时的摩擦力，减少日常使用中滑落的概率。屏幕边缘位置壳体高出屏幕0.8mm，

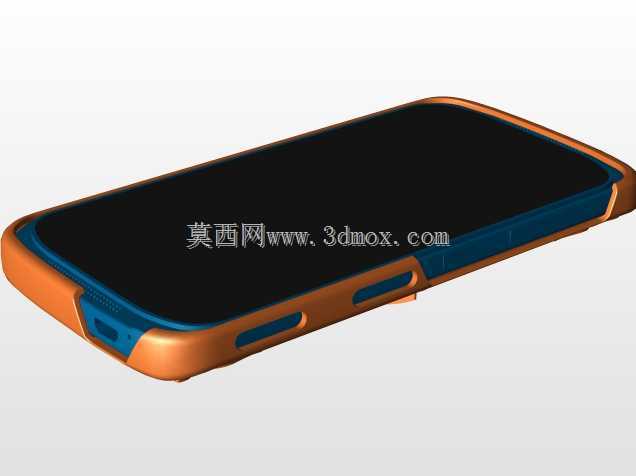

　　当手机屏幕朝下放置在平面上时，壳体边缘先接触平面，避免屏幕玻璃直接与桌面摩擦产生划痕。在安装边界设计上，壳体内部与手机后盖之间预留0.1mm的间隙，避免手机后盖与硬胶层长时间贴合产生水印，同时在摄像头对应位置做精准开孔，开孔边缘高出摄像头镜片0.3mm，防止镜片被平面刮花。整个壳体的壁厚控制均匀，软胶区域壁厚1.2mm，硬胶区域壁厚1.0mm，双色注塑成型时可避免因壁厚不均导致的缩痕、翘曲问题，成型后分模线位置设置在壳体侧边的非外观面，保证外观面的平整顺滑，无明显合模痕迹。
