扑翼飞行器机翼骨架结构设计

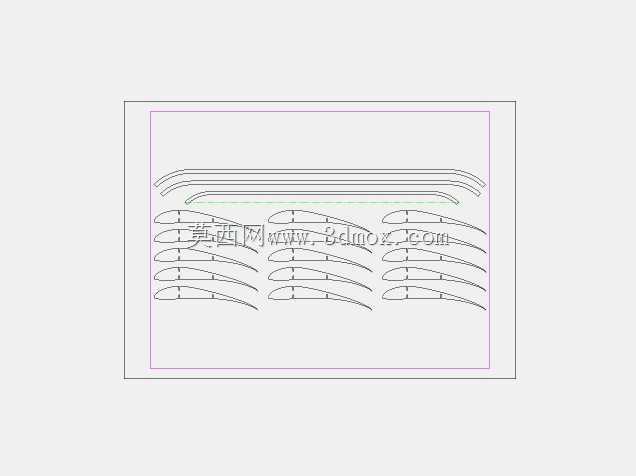

　　这套机翼骨架结构面向仿生扑翼飞行器的翼面支撑需求，核心在于将气动翼型与轻量化承力框架结合，使扑动过程中翼面既能维持所需弧度，又能随气流产生可控形变。图中排布的多组翼肋与前缘、后缘构件，构成了典型的梁肋式受力体系：翼肋负责确定翼剖面形状，沿展向分段布置后由纵向杆件串联，形成连续的气动外形支撑。

　　从实际使用场景看，这类骨架常见于小型扑翼验证机、微型仿生无人机及低速气动实验平台。扑翼飞行与固定翼不同，机翼需要在上下扑动中同时产生升力与推力，因此骨架不能做成完全刚性的整体。设计时通常让前缘具备较高抗弯刚度，用于传递扑动扭矩；后缘区域则保留一定柔度，使翼尖在气动力作用下产生被动扭转，从而提升推进效率。图中翼肋轮廓呈现明显的弯度变化，正是为了在低雷诺数条件下获得更稳定的附着流，减少小尺度飞行时的气流分离。

　　结构布置上，多片翼肋沿展向按一定间距排列，间距过大会导致蒙皮在气动载荷下凹陷，破坏翼型；间距过小则会增加结构重量，降低扑动频率响应。纵向杆件除承担连接作用外，还需约束翼肋的扭转与错位，避免高频扑动时各剖面相位不一致。骨架根部通常与驱动摇臂或传动铰点相接，是载荷集中区域，设计中需要在根部增加局部加强或采用更粗的承力梁，而向翼尖方向则逐渐减小构件尺寸，以实现质量沿展向合理分布，降低往复运动惯性。

　　安装边界方面，需要重点控制根部连接孔位、翼梁轴线位置以及翼肋与蒙皮的贴合面。根部接口决定了机翼相对机身的扑动轴线，若轴线偏置，会引入附加弯矩并增加驱动功耗；翼梁贯穿孔应保持同轴，避免装配后产生预扭应力。翼肋上缘曲线直接决定蒙皮成型后的气动表面，加工或打印时需控制轮廓精度与表面连续性；后缘较薄区域则要注意防止尖锐应力集中。对于采用薄膜蒙皮的方案，骨架外缘还需预留粘接或压条固定空间，使蒙皮张紧后不会在翼肋间出现明显褶皱。

　　从建模角度看，这类结构适合采用参数化翼肋阵列方式构建：先确定基准翼型，再按展向位置缩放、修形并布置安装孔，最后通过梁单元思路校核前缘杆与主承力梁的变形。设计迭代中应同时关注静强度、固有频率和扑动惯量，因为机翼在高频往复运动下，任何多余质量都会被放大为驱动负载。合理的骨架应在保持翼面几何精度的前提下，让柔性主要集中在后缘和翼尖，使结构既能承载，又能参与气动弹性变形。
