水翼艇前翼曲面结构三维造型

　　该模型表达的是水翼艇前部升力翼面的实体结构，重点不在复杂内部机构，而在翼面空间曲面、分段边界以及与艇体连接区域的几何关系。对于从事水下载具、高速艇体和运动器材结构开发的人员来说，这类部件往往决定升阻特性、姿态稳定性和安装可行性，因此建模时需要把气动/水动力外形与工程安装边界同时纳入考虑。

　　从实际用途看，前翼位于水翼艇前部下方或前部支撑结构末端，航行时在水中产生升力，将艇体部分或全部抬离水面，从而降低波浪砰击和摩擦阻力。前翼与后翼不同，它对艇首姿态、俯仰平衡和转向响应更敏感，翼面弦长、展长、后掠趋势、厚度分布以及两端收束方式都会影响失速边界和高速稳定性。模型采用流线型低阻轮廓，中部弦长较大以保证足够升力面积，两端逐渐收窄，可减少端部绕流带来的诱导损失；上表面弧度与下表面相对平缓的过渡，符合典型升力翼面的压力分布需求。

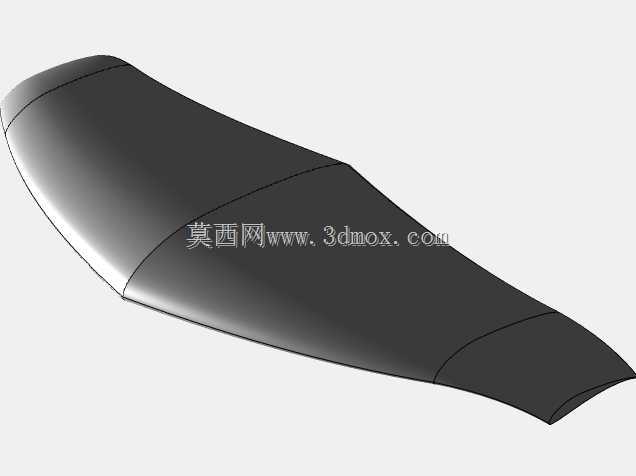

　　设计思路上，这类翼面不能只按视觉曲面拉伸生成。前缘需要保持连续光顺，避免局部折角造成流动分离；后缘则应形成较薄但可制造的边界，过尖会削弱结构强度，过厚又会增加尾部涡流。图中翼面可见分段控制线，说明造型过程中使用了多截面曲面或引导线控制，便于调整拱度、扭转和翼端形态。对于后续加工而言，这种分段也有利于划分数控加工区域、模具分型面或复合材料铺层边界。若用于金属加工，可在翼根区域预留支撑座、加强肋或连接法兰的接口；若用于碳纤维等复合材料成型，则需要进一步检查曲面曲率连续性，确保铺层不出现褶皱和局部架桥。

　　安装边界方面，前翼并非孤立零件，它必须与支柱、舵杆或艇底连接结构形成确定的装配关系。翼根区域需要承受弯曲、扭转和交变水动力载荷，因此在三维环境中应明确安装面方向、螺栓分布范围、密封空间以及与相邻部件的最小间隙。翼展方向要避免超出艇体回转或停靠时的安全包络，弦向位置则需结合重心和浮心进行匹配。若前翼过于靠前，艇首容易过度抬起；若过于靠后，则难以形成稳定俯仰平衡。模型当前以翼面本体为主，结构工程师在深化时可在内部加入翼梁、芯材、减重腔或定位凸台，并根据航速、载荷和材料强度校核翼根厚度。

　　在选型和方案沟通阶段，这类模型可用于检查外形比例、干涉关系、支撑位置和维护空间，也可为流体仿真提供初始几何。需要注意的是，光顺外观并不等同于可直接投产，真正落地仍需补充翼型坐标、表面公差、连接孔位、材料铺层方向以及防腐蚀要求。对于在海水环境中使用的部件，还应考虑电偶腐蚀、表面涂层和海生物附着对翼面效率的影响。
