该无头螺钉作为蜗轮箱总成中的关键定位与锁紧零件,主要用于箱体内轴系、调整环或限位套的轴向固定。在减速传动装置中,这类螺钉常被拧入轮毂或支座的螺纹孔内,端部抵紧被固定件表面,从而限制零件相对位移,同时保持装配后外表面平整,避免突出结构与周边齿轮、箱体壁或旋转件发生干涉。

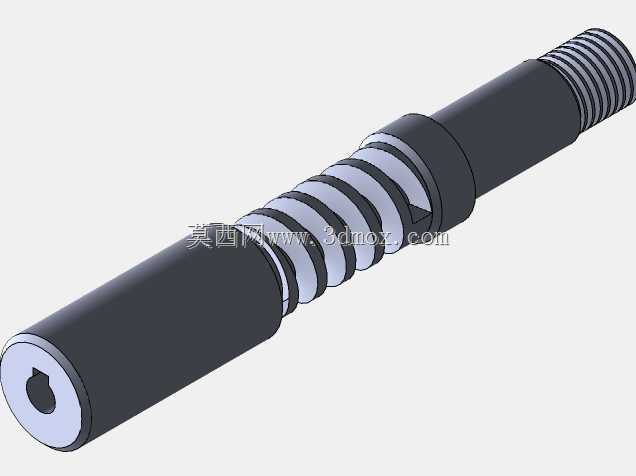

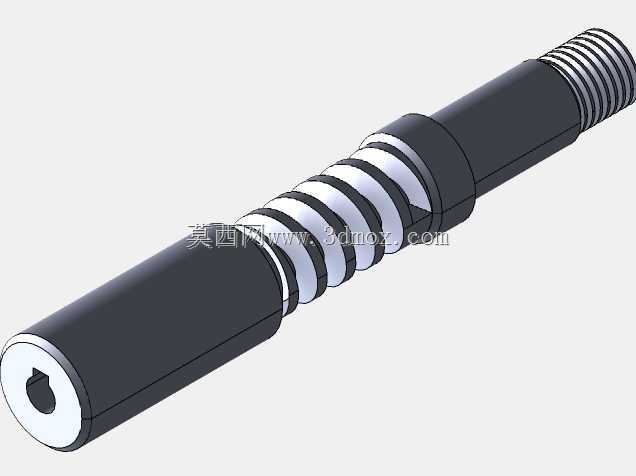

从结构上看,模型采用细长杆状外形,一端设置内六角驱动孔,适合使用标准内六角扳手从端部旋入,能够在沉孔或狭窄空间内传递较大拧紧力矩。杆身不同区段分别承担螺纹连接、光杆定位与轴肩限位作用:端部螺纹段用于与基体螺纹孔啮合,提供轴向压紧力;中部多道环形结构可对应调整垫圈、密封段或不同配合位置;靠近另一端的外螺纹段则可用于锁紧螺母、微调位置或与相邻零件形成复合连接。这种分段设计使同一根螺钉能够同时满足定位、锁紧和微调三类装配需求。
设计此类零件时,需要重点控制螺纹有效长度、光杆直径、轴肩位置以及端部接触形式。若端部直接抵靠轴面,通常要根据载荷选择平端、凹端或圆柱端结构;若用于频繁调整的场合,则应提高端部硬度并控制接触面粗糙度,以减少压痕和滑移。杆身各段过渡处应设置合理圆角或退刀结构,避免热处理和受载时在截面突变处产生应力集中。模型中清晰表达了螺纹起止区、台阶边界和内六角孔深度,这些细节直接决定装配时螺钉能否完全到位,以及扳手是否具有足够啮合深度。
在安装边界方面,无头螺钉的最大外径受基体螺纹规格限制,长度则需根据被固定件厚度、螺纹孔深度和允许突出量共同确定。由于螺钉装配后基本埋入孔内,箱体外部不需要额外预留螺母操作空间,这对结构紧凑的蜗轮箱、齿轮箱和精密传动机构尤为重要。实际选型时还应校核轴向预紧力、剪切载荷、振动松脱风险以及材料匹配关系;在重载或冲击工况下,常配合防松胶、锁紧螺母或销孔结构使用。该三维模型完整呈现了分段杆身、端部内六角与双侧螺纹特征,可用于检查装配干涉、校核孔位深度、制定加工工艺以及构建蜗轮箱内部紧固件层级。
- 模板大小: 1.05 MB
- 售价:5金币
- 下载次数: 89
- 系统要求: STEP / IGES,SOLIDWORKS
- 软件分类: 通用五金配件
