旋钮式保险丝座结构设计

　　在低压电气控制柜、工业仪器仪表、测试电源以及各类需要二次回路过流保护的设备内部，这类面板安装式保险丝座承担着将熔断体可靠固定并串联入保护回路的作用。它的核心价值并不只是“装一根保险管”，而是在频繁检修、振动环境和有限面板空间中，同时保证电气接触稳定、拆装方便以及安装边界清晰。

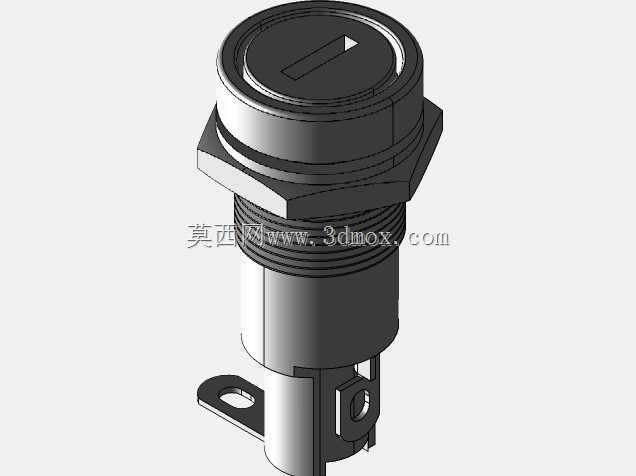

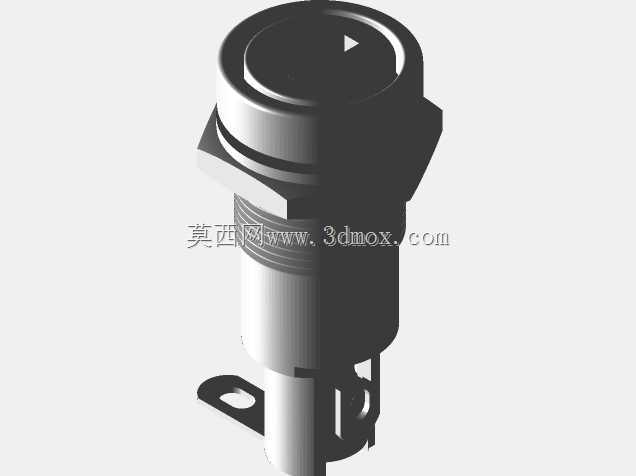

　　从结构上看，模型呈现的是典型的旋钮锁紧式保险丝座。头部带一字槽的旋盖用于装入或取出熔断体，操作人员使用一字螺丝刀甚至硬币即可完成更换，不需要额外工具。旋盖下方设置了六角法兰面，配合带螺纹的筒体，可以从面板正面插入安装孔，再由背部螺母锁紧，从而把整个元件固定在设备面板或钣金支架上。法兰与面板之间通常预留垫片位置，用于补偿板面公差、改善贴合度并防止松动。

　　筒体部分采用绝缘材料作为主体，能够把带电的熔断体腔与安装金属板隔离，避免短路和误触。模型中可以看到外螺纹段、台阶面以及端部接线端子，这些特征直接决定了产品在整机布局中的占用范围。选型时不能只看额定电流，还必须核对面板开孔直径、筒体后方所需深度、旋盖突出面板高度以及接线端子方向。若后方走线空间不足，端子与相邻元件或线槽之间容易产生干涉；若开孔过大，锁紧后会出现歪斜；若板厚超出螺母有效啮合范围，则长期振动后可能松脱。

　　两个引出端子采用插片式结构，适合与带护套的冷压端子快速连接。其中一个端子从筒体侧向伸出，另一个位于尾部附近，这种布局有利于区分进线与出线方向，也便于在密集布线区域整理线束。建模时需要重点保证端子中心距、插片宽度和厚度与实际压接件匹配，否则三维装配中看似能够安装，实际生产时却会出现端子插接过松或无法插入的问题。

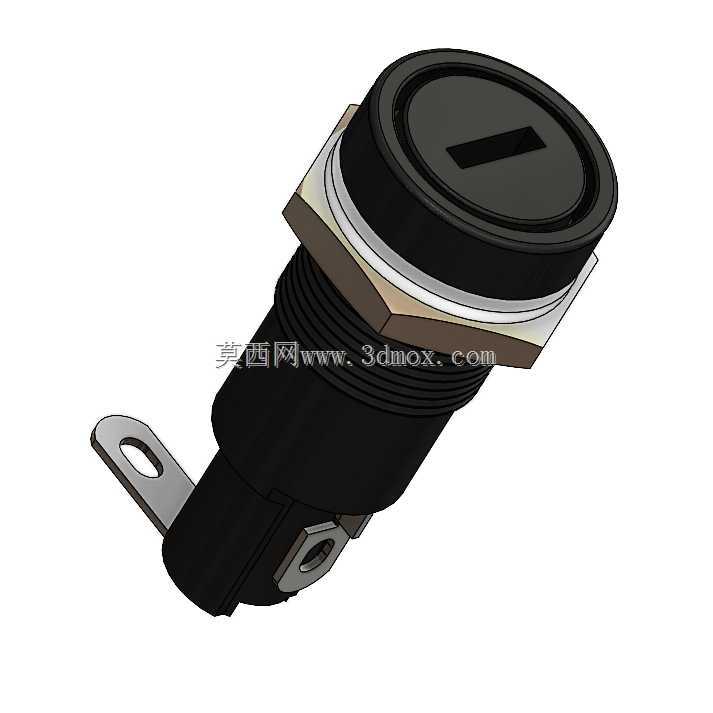

　　设计思路上，这类元件优先考虑的是接触可靠性与维护效率。旋盖内部通常设置弹性接触件，使熔断体两端金属帽被持续压紧；筒体内部形成限位，避免保险管在振动中轴向窜动。外观上的黑色绝缘本体、金属六角法兰和一字槽旋盖并非单纯造型选择，而是分别对应绝缘、锁紧和操作三项功能。

　　在整机三维布置阶段，应把保险丝座作为需要人工操作的元件来处理：面板正面要预留螺丝刀旋转空间，背部要预留手指或工具接线空间，周围还要考虑标签粘贴和检修视线。对于多台设备并排安装的场合，相邻保险座之间的中心距不能只按本体外径计算，还要计入旋盖直径、线束弯曲半径以及拆装动作范围。把这些边界条件提前落实到数字样机中，可以有效减少试制阶段的面板返工和布线干涉问题。
