ABS材质栅极连接结构件

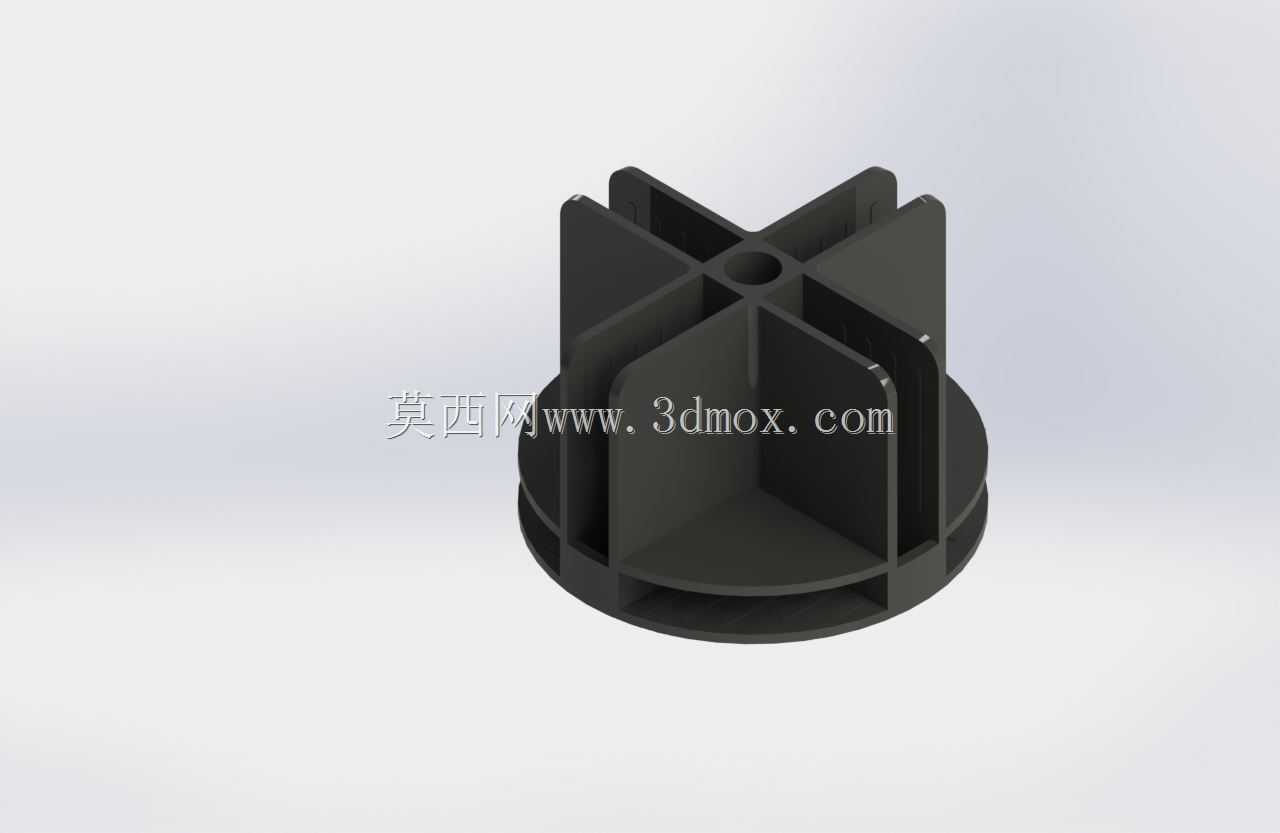

　　该塑料连接构件采用ABS材质成型，整体以圆形底座为安装基准，上部延伸出十字交叉的四片径向立板，立板交汇中心预留贯通圆孔，可作为栅极组件的定位、支撑与电气连接载体。从实际工况来看，这类构件常嵌入传感检测设备内部，承担栅极片的卡位固定、极间绝缘分隔以及信号导通路径的物理支撑作用，在流体检测、物位传感、电化学监测类装置中，能够让栅极阵列保持稳定的相对间距，避免工况振动引发极片偏移、接触不良等问题。

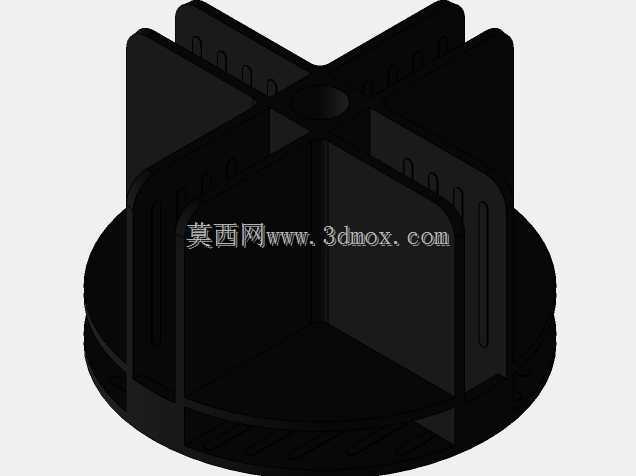

　　结构设计上，十字立板采用等厚薄壁布局，既保证四个方向的栅极插槽具备一致的导向深度，也通过立板与底座的一体化连接分散装配应力；底座外缘设置环形凸边，安装时可贴合设备壳体的定位沉台，限制构件整体径向窜动。中心圆孔可穿装固定销轴或接线柱，配合立板侧面的卡位边界，让装入的栅极片同时获得周向定位与轴向限位，无需额外增设复杂压块即可完成预固定。

　　从安装边界判断，圆形底座的外径决定了其在设备腔体内的最小占用空间，立板高度需匹配栅极片的有效插入深度，设计时要预留0.1至0.2mm的装配间隙，既保证ABS件注塑成型后可顺利脱模，也能抵消温湿度变化带来的微量形变。立板边缘做了微小倒角处理，装配栅极片时可起到导向作用，同时减少薄塑料边缘的应力集中，降低长期受力后出现白边、开裂的概率。

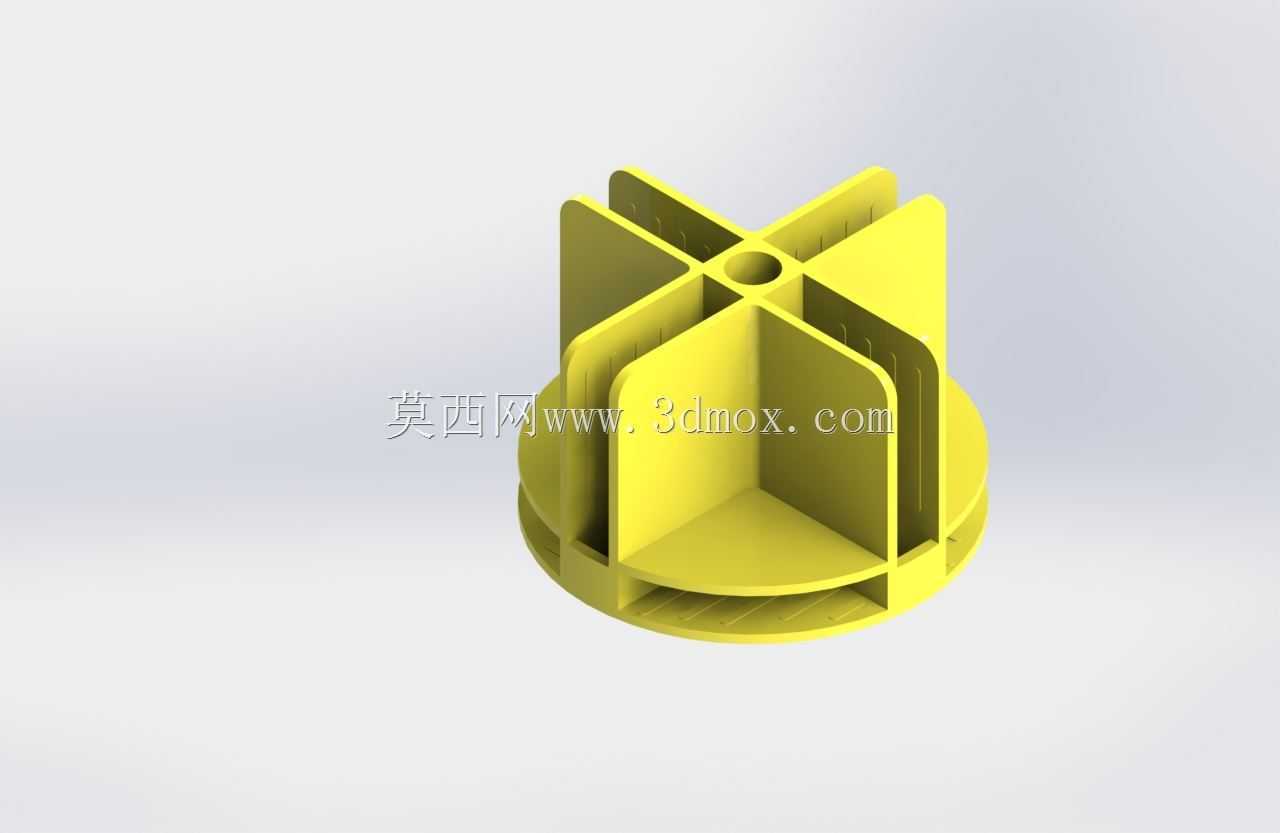

　　在三维建模过程中，这类结构需要重点关注薄壁特征的拔模角度，所有立板侧壁沿脱模方向设置一致斜度，底座与立板交接处添加均匀圆角，避免注塑时出现缩痕、填充不足。十字交叉区域的壁厚要保持均匀，防止局部材料堆积产生气泡或变形；中心贯通孔需与底座同轴，保证后续装配销轴后栅极组件的同轴度。实际选型时，可根据设备内部的安装腔尺寸调整底座直径与立板高度，插槽宽度则匹配对应栅极片的厚度，ABS材料本身具备较好的韧性与绝缘性能，能够满足常规传感设备内部对结构支撑、绝缘隔离的综合要求，同时注塑成型工艺适合批量生产，可稳定控制构件的尺寸一致性。
