十字头传动连接组件结构设计方案

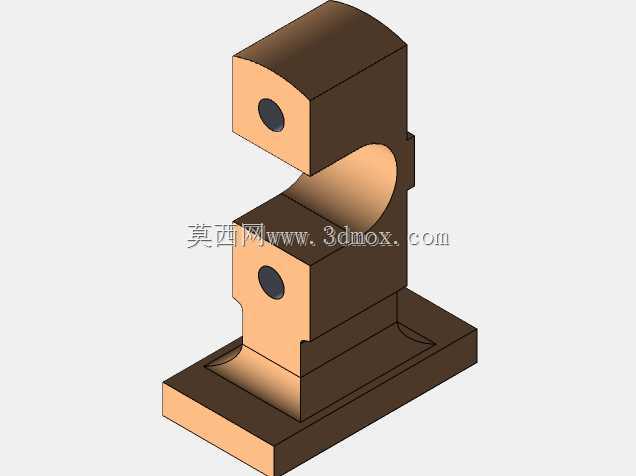

　　十字头作为往复式动力传递路径中的核心中间构件，主要承担将曲柄连杆的摆动运动转化为活塞杆直线往复运动的转换作用，广泛应用于往复泵、压缩机、压力机等需要直线做功的工业设备中，是连接旋转动力端与直线执行端的关键受力部件。从结构设计逻辑来看，该十字头采用分体式装配结构，主体为带安装底座的块状承力壳体，底座预留螺栓安装孔位，可直接与设备滑道基座配合固定，保证十字头往复运动过程中的导向精度，避免运行过程中出现径向窜动。主体壳体上设置多组同轴度要求极高的连接孔位，其中一组横向通孔用于连接连杆小头端，通过销轴实现铰接配合，可承受连杆传递的交变冲击载荷，孔位周边设计加厚承力凸台，分散销轴连接部位的应力集中，避免长期交变载荷下出现孔位开裂变形。

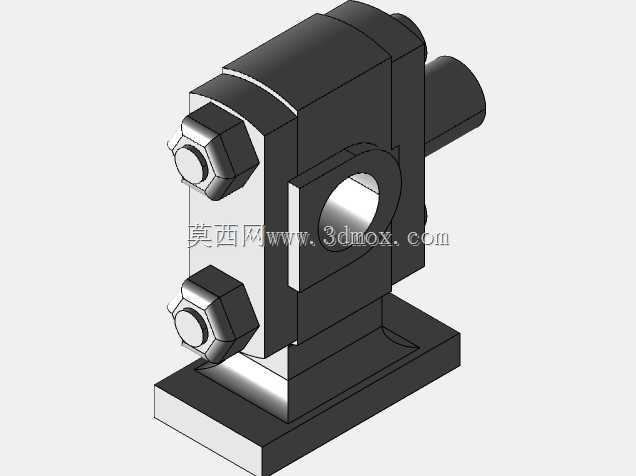

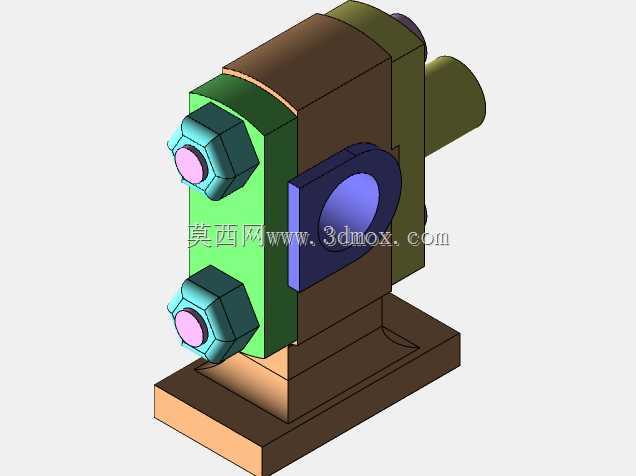

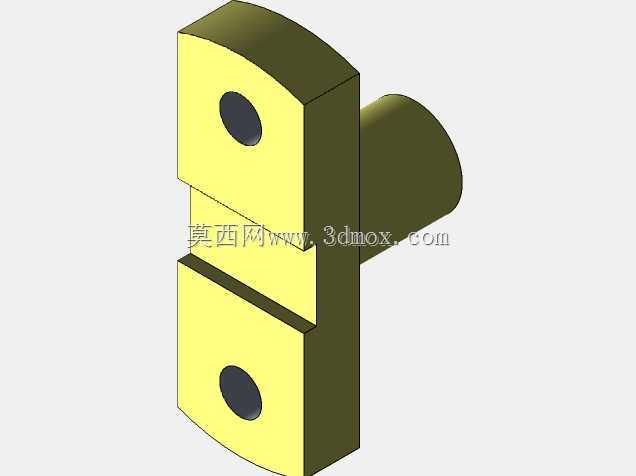

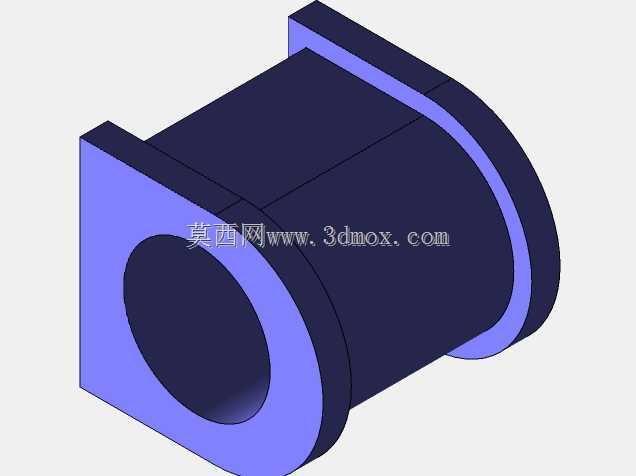

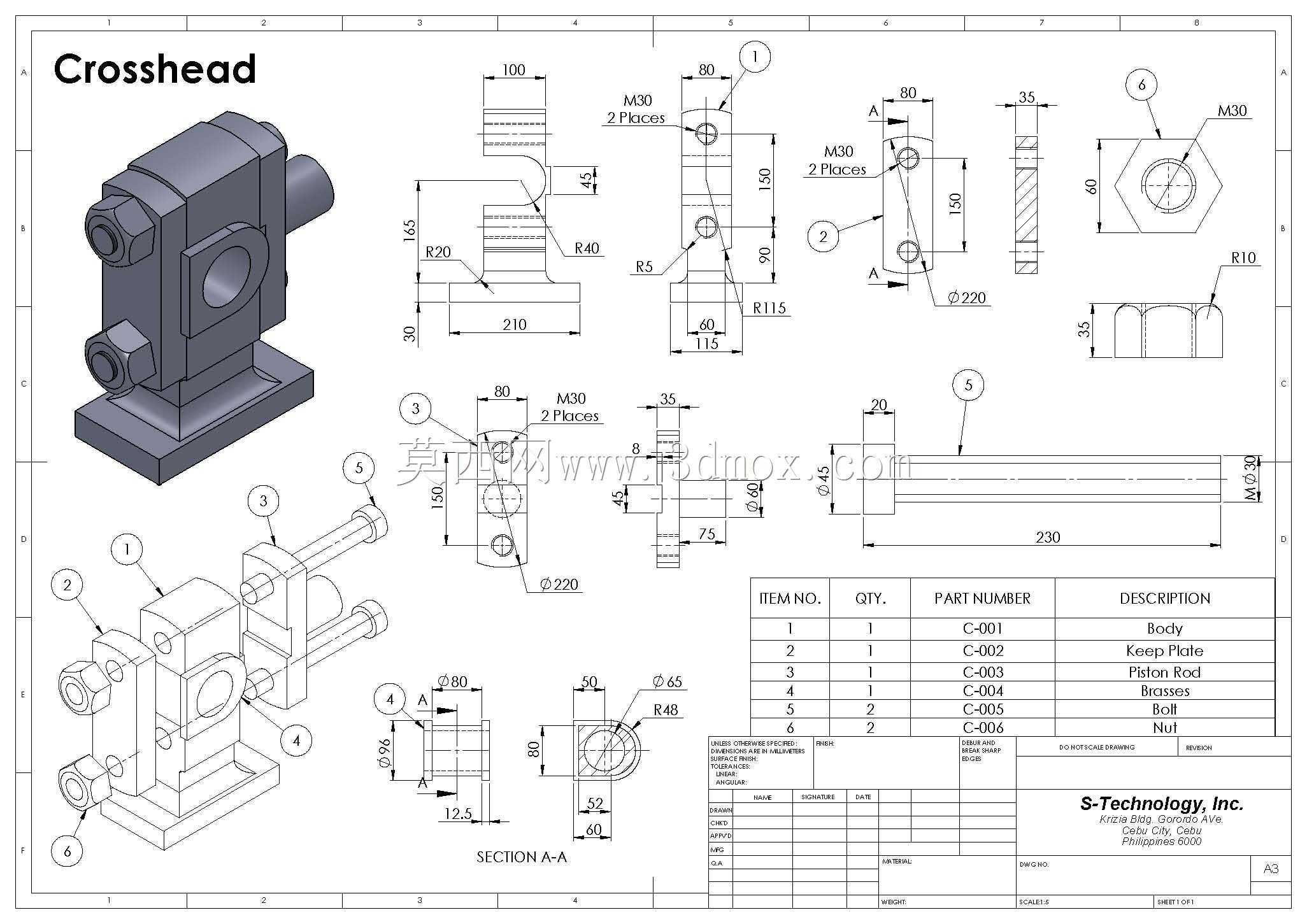

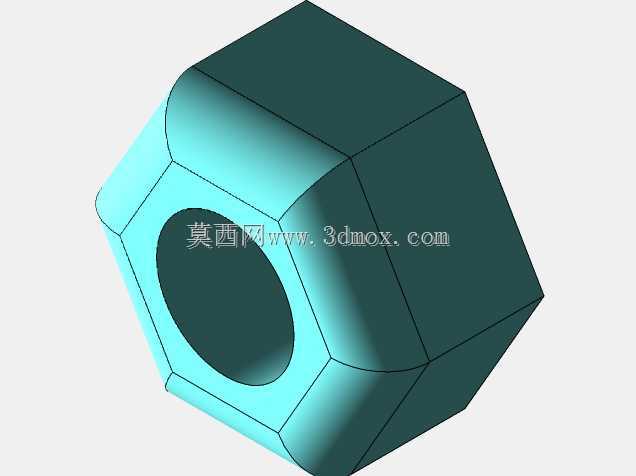

　　垂直方向的连接端用于对接活塞杆，采用螺纹加锁紧定位的复合连接结构，既保证活塞杆与十字头的同轴度要求，又可通过锁紧结构防止往复运动过程中连接松脱，保障动力传递的可靠性。从尺寸边界来看，该十字头主体总长度控制在230mm范围内，主体安装底座的定位尺寸为210mm，各连接轴孔的直径公差、端面垂直度均按照往复运动部件的精度要求设计，滑道配合面的粗糙度要求控制在Ra1.6以内，减少往复滑动过程中的摩擦损耗。设计过程中针对各受力部位做了针对性的结构优化，比如铰接孔位周边设置R5到R20不等的过渡圆角，避免直角结构带来的应力集中，外伸连接部位设置R10的圆弧过渡，提升部件的抗疲劳强度。装配结构上拆分出本体、压板、销轴、锁紧螺母、

　　活塞杆连接套等多个独立零件，各零件之间通过定位销、螺栓实现精准定位装配，既降低了单个复杂零件的加工难度，又方便后期设备维护过程中对易磨损部位的零件更换，无需整体更换十字头总成，可有效降低设备的运维成本。在实际工况适配中，该十字头的结构可适配中等载荷的往复式设备，滑道配合间隙可通过调整垫片进行微调，能够适应不同转速工况下的热胀冷缩间隙补偿需求，避免运行过程中出现卡滞或者间隙过大带来的冲击异响。
