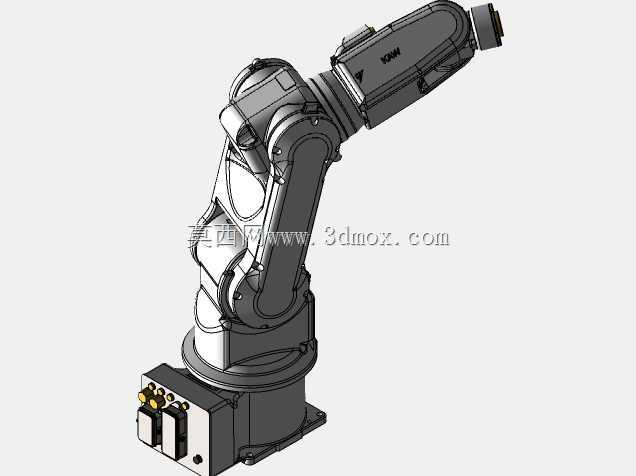

安川MH3F六轴工业机器人本体结构

　　该六轴关节臂的底座采用方形法兰安装结构，底部预留规整的螺栓过孔与定位基准面，安装时可直接固定在钢制工装平台或生产线基座上，底座内部集成一轴回转驱动与线缆走线腔，侧面预留电气接口安装位，无需额外外置走线支架即可完成动力与编码器线缆的接驳。从底座向上，J2轴腰部采用紧凑的铰接支撑结构，承担大臂的俯仰负载，壳体采用圆弧过渡的薄壁铸造形态，既避让关节全角度运动的干涉边界，也为内部伺服电机、减速器预留足够安装空间。大臂与小臂的连杆比例经过匹配，在额定负载下可覆盖半径数百毫米的作业空间，末端J6轴采用标准输出法兰，可适配夹爪、焊枪、打磨头等多种末端执行器。在3C电子装配工位，该机型可完成电路板插件、螺丝锁付、小件搬运等重复定位动作；

　　在轻工分拣场景中，可配合视觉系统完成来料抓取与有序摆放；在实验室自动化场景中，也可作为样品转运的执行机构。建模过程中优先还原各关节的真实运动副关系，底座与J1轴设置回转副，J2至J6轴依次对应俯仰或回转自由度，所有旋转轴的轴线交点与实际机械结构对齐，可直接用于运动学仿真与轨迹验证。外壳曲面严格遵循实物的分模线与安装凸台特征，关节处的密封槽、螺丝孔位均按实物比例还原，小臂侧面的品牌标识区域做平整化处理，末端法兰的定位销孔与螺栓孔位符合行业通用安装规范。整机在零位姿态下竖直方向占用空间紧凑，周边安全围栏可按最大运动包络半径设置，无需为底座额外增加延伸支架。各关节内部的传动部件采用简化装配表达，既保留电机与减速器的安装位置关系，也避免过多内部细节干扰整机布局校验，工程师可直接将该模型导入产线仿真环境，验证工位布局、干涉距离与动作节拍，也可作为非标设备周边结构设计的参考基准，匹配对应的安装支架与防护装置。
