斗山工业机器人控制柜体简化结构

　　该模型呈现的是斗山工业机器人配套控制柜体的简化结构，重点保留外部轮廓、安装边界和主要接口区域，适合在产线布局、工作站集成、周边防护设计和干涉检查阶段使用。实际项目中，机器人控制器通常布置在工位侧后方、设备底座旁或独立电气柜区域，既要靠近机械臂以缩短动力与编码线缆长度，也要避开焊渣飞溅、切削液飞溅、强振动源和人员频繁通行位置。柜体承担伺服驱动、运动控制、安全回路、IO通信及电源分配等功能，是机器人系统稳定运行的核心单元，因此在三维布局阶段提前确认其外形尺寸和维护空间十分必要。

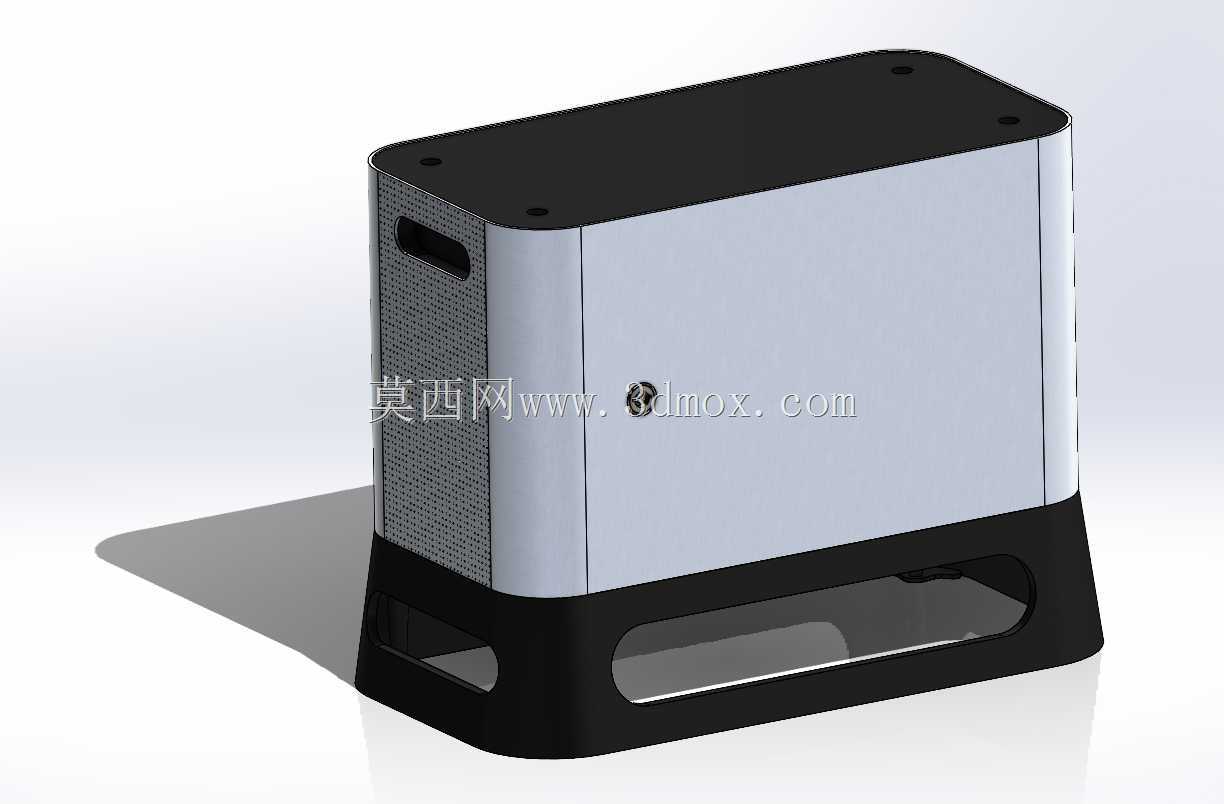

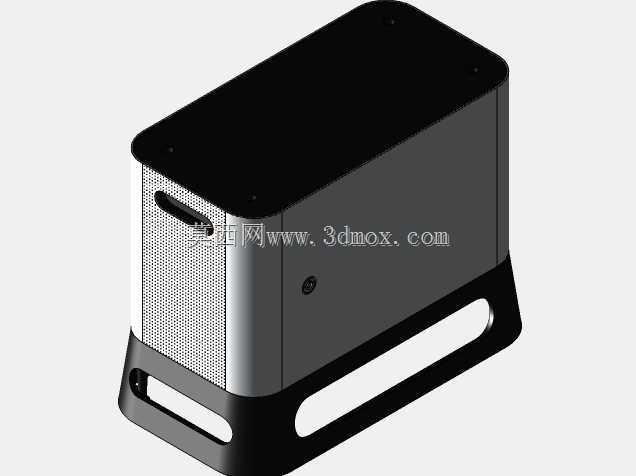

　　从结构形态看，模型采用立式箱型主体，上部为封闭壳体，顶部预留安装孔位，可用于上盖固定、吊装或内部模块定位；侧面设置通风格栅区域，对应实际控制器散热风道，建模时保留了这一特征，便于在热环境评估和外围护板开孔时参考。底部采用抬高式基座，前侧形成贯通开口，既可以避让底部线缆接头，也方便叉车孔位、托盘转运或现场垫高安装。前侧下部的开口还能为维护人员提供手部操作空间，在插拔重载连接器、整理接地排或检查进线时不必整体移动柜体。

　　设计思路上，这类控制器并不追求复杂曲面，而是以规整钣金外形、可靠散热和便于维护为优先。主体立面接近竖直，能够在密集产线中减少占地宽度；黑色底座与浅色上壳形成分区，使底部承托、进线和搬运结构更加明确。顶部四角的孔位提示壳体连接方式，侧面格栅则提示内部风扇或自然对流方向。若用于详细设计，可在此简化模型基础上继续拆分门板、安装板、导轨、驱动器和滤波器等内部组件；若用于整线仿真，则当前精度已经能够满足站位、通道、围栏和机器人臂展范围校核。

　　安装边界方面，柜体前方应预留操作与开门空间，侧面不能紧贴墙面封堵通风区，顶部需保留散热和接线余量，底部开口下方应避免与线槽、地脚螺栓或地坪凸起发生干涉。将该控制器纳入机器人工作站时，还需同步核对机械臂基座位置、示教器挂架、走线桥架和安全围栏立柱之间的关系，防止后期线缆折弯半径不足或维护通道被压缩。整体而言，该模型抓住了控制柜在工程布置中的关键外轮廓要素，能够直接服务于机器人单元的空间规划与结构协调。
