输送机配套变频控制钣金箱体结构

　　该控制箱体主要服务于车间输送线的就地驱动与运行状态管理，常见于装配线、包装线、物料转运线以及机床上下料工位。现场布置时，箱体可固定在输送机侧架、设备立柱或独立支架上，用于承载变频调速单元、主回路保护元件、操作开关和状态指示器件，使操作人员能够在设备旁完成启停、速度调节、故障确认和急停处理。

　　箱体采用薄板钣金折弯成型，外形以紧凑矩形为基础，顶部伸出安装折边，折边上预留固定孔，便于通过螺栓与机架或安装梁连接。设计时需重点核对箱体深度与内部器件排布之间的关系：变频器后侧要保留散热空间，端子排和线槽沿内侧布置，门板与器件旋钮之间保留操作间隙，箱体侧壁与周边护栏、输送带、维护通道之间也应留出检修距离。若安装在多尘或飞溅环境中，还可在现有结构基础上增加密封条、通风过滤件或外部防护挡板。

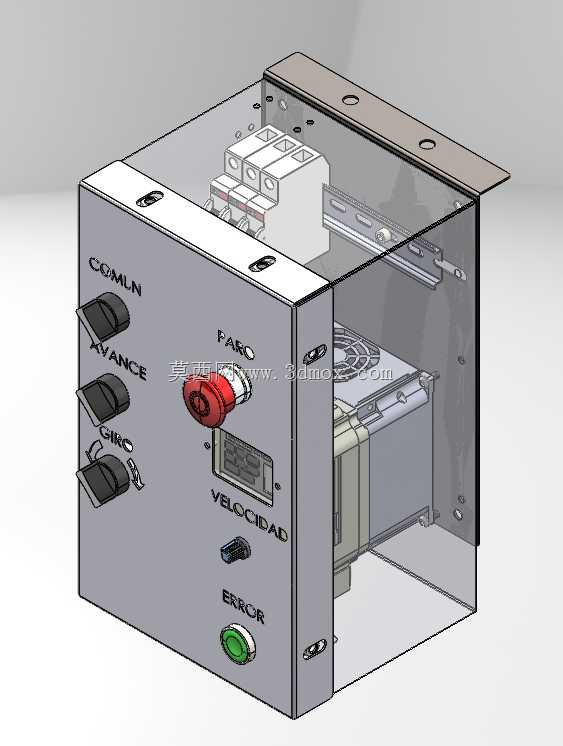

　　前面板的布局围绕高频操作展开。左侧设置多组拨杆或选择开关，分别对应运行、手动/自动、辅助回路等功能；中部配置红色急停按钮，位置醒目且便于拍压；下方布置速度显示与调节区域，用于读取和设定输送速度；绿色按钮及错误指示区用于复位、运行确认和故障提示。面板文字虽采用外文标识，但功能逻辑清晰，建模时可根据项目语言环境替换为标准电气符号和中文铭牌。

　　内部结构以安装板和导轨为核心。主回路保护元件集中布置在上部，方便进线接线与分断维护；变频器置于中部通风较好的位置，散热风扇区域与箱体空间对应；线缆通过线槽汇整，强电与弱电走线尽量分开，减少调速信号受干扰的概率。钣金件之间采用折弯、翻边和螺钉连接，既保证箱体刚性，也降低焊接变形对门板贴合的影响。

　　从三维设计角度看，该结构不仅是外观壳体，更需要同时满足电气安装、人机操作、散热维护和现场固定四类需求。建模过程中应准确表达面板开孔、安装孔位、折弯边、内部导轨、器件占位和门板间隙，避免后续出工程图时出现旋钮干涉、端子维护空间不足或箱体无法贴合机架等问题。整体方案适合作为输送设备电控柜、小型传动控制柜以及生产线旁操作箱的设计参考。
