同轴度检测专用偏摆检查仪结构设计

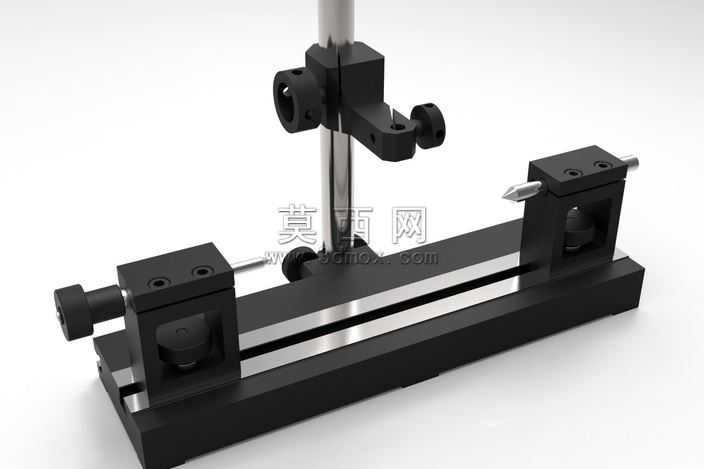

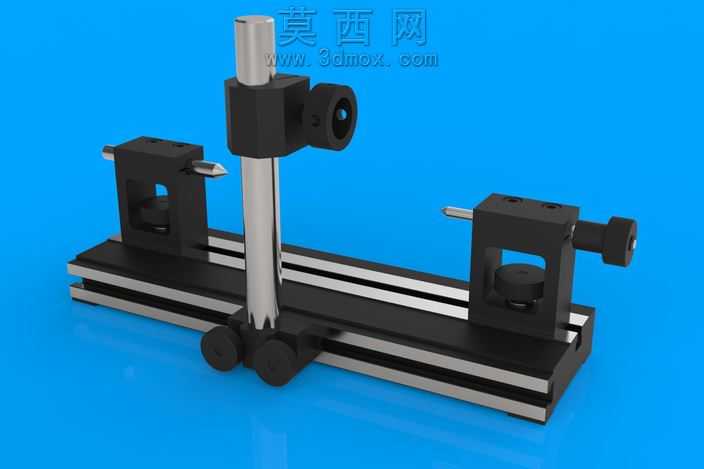

本作品为轴类零件形位公差检测用偏摆检查仪的三维结构设计，整体建模过程严格遵循实际检具的功能逻辑与装配关系，采用自底向上的建模思路完成全零件建模与整体装配。建模阶段首先完成底座部分的结构搭建，底座作为整套设备的承载基准，采用高稳定性的长条形铸铁材质结构设计，建模时重点保证导轨安装面的平面度公差，在导轨与底座的配合位置设计了精准的定位槽结构，确保两根平行导轨的直线度与平行度满足检测精度要求，导轨部分采用高精度光轴结构，建模时对导轨的表面粗糙度做了对应材质表现，还原了高精度量具导轨的光滑金属质感。两端的顶针固定座是整套检具的核心功能部件，建模时分别设计了固定顶针座与活动顶针座两个结构单元，固定顶针座集成了微调锁紧结构，活动顶针座内置弹簧顶紧机构，可适配不同长度的轴类零件装夹，顶针部分采用标准莫氏锥度配合结构，建模时还原了顶针的尖锐定位端与锥面配合结构，保证装夹后零件的回转精度。上方的表架安装立柱采用可升降调节结构，建模时设计了十字交叉锁紧夹块结构，可同时实现表架的高度调节与水平方向的位置调节，夹块上的锁紧旋钮采用滚花防滑结构，还原了实际操作时的旋钮细节，表架的横向伸出臂可实现百分表的多角度位置调整，满足不同直径零件的检测需求。材质渲染阶段，底座与固定结构件采用磨砂黑色氧化处理的金属材质，导轨、顶针、锁紧螺丝等运动与定位部件采用亮面镀铬钢材材质，通过不同材质的明暗对比清晰区分各功能部件，渲染时采用柔和的工作室光源，突出设备的机械质感与结构细节，避免过强反光影响结构观察。整套设计的结构逻辑完全贴合实际工业检测场景的使用需求，各活动部件的运动行程与锁紧结构均做了符合实际操作的限位设计，既保证了装夹零件的操作便捷性，又满足了形位公差检测所需的结构刚性与定位精度，可作为检具设计教学、非标检测工装开发的参考模型。
