重载平板式万向脚轮结构设计

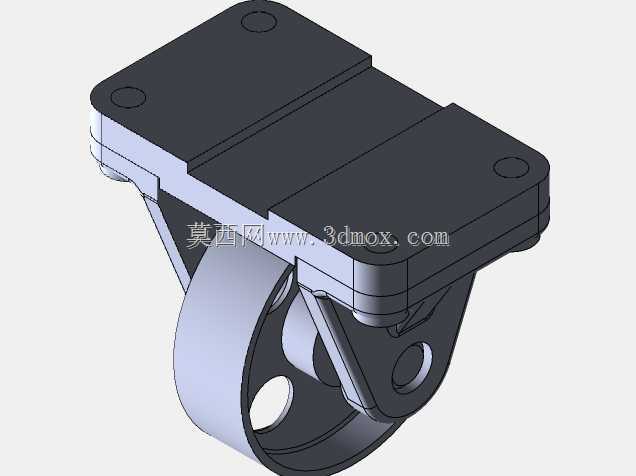

　　这款平板式万向脚轮的结构设计，核心围绕工业场景下的重载移动需求展开，顶部安装板预留四个对称分布的沉头安装孔，可直接通过螺栓与设备底部的安装基面贴合锁紧，安装板的长宽尺寸适配多数中型设备的底部安装位，无需额外改制转接板即可完成装配，沉孔设计能够让螺栓头完全没入板内，不会突出安装面干涉设备放置，也能避免螺栓受外力剐蹭出现松动。支架部分采用双侧立板夹持轮体的结构，轮轴贯穿两侧立板与滚轮中心，轮体可绕轮轴顺畅转动，同时支架整体可绕顶部安装板的中心回转轴线做360度水平旋转，以此实现任意方向的移动转向，适配设备在狭小空间内的移位、转向调整需求。从实际使用场景来看，这类脚轮常被配置在中型工作台、可移动工装架、轻型自动化设备柜体、

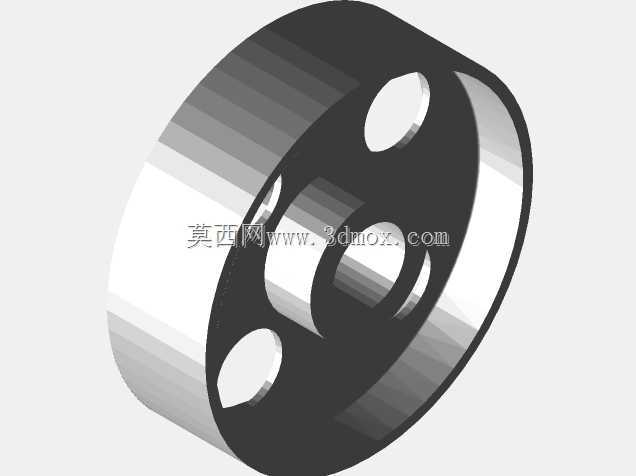

　　仓储周转台车的底部，既需要承担整台设备的垂直载荷，也要承受移动过程中产生的侧向冲击力，因此支架的弯折过渡位置做了加厚处理，避免长期受交变载荷出现焊缝开裂或者板材变形的问题。滚轮采用宽面圆弧轮廓设计，接触地面的幅宽更大，能够分散轮体对地面的压强，无论是环氧地坪、水泥地面还是铺设钢板的车间通道，都不会因为局部压强过大压伤地面，同时宽轮设计也能降低滚动过程中的颠簸感，在设备经过地面接缝、微小凸起障碍时，保持移动过程的平稳，避免设备上搭载的精密元器件受冲击出现移位或者损坏。轮体中心预留了轴承安装位，可配套适配标准深沟球轴承，降低轮轴与滚轮之间的转动摩擦阻力，即便在满载状态下，单人也能轻松推动设备移位，不需要额外借助搬运工具。

　　顶部回转结构内置了推力轴承与径向轴承的组合承载结构，垂直方向的载荷由推力轴承承担，转向时产生的径向力由径向轴承抵消，既保证了重载下转向的轻便性，也能避免长期使用后回转结构出现卡滞、晃动量过大的问题。设计过程中优先考虑了维护便利性，轮轴采用带孔销加开口销的轴向固定方式，需要更换滚轮或者清理缠绕的杂物时，只需要拆下开口销即可抽出轮轴，不需要破坏整体支架结构，日常维护的操作门槛很低。整体结构没有多余的复杂异形件，绝大多数板材都可以通过激光切割、折弯、焊接工序完成加工，加工成本可控，同时结构强度冗余充足，能够适应车间内多尘、偶尔有切削液溅洒的复杂工况，表面做喷塑处理后也具备基础的防锈能力，长期使用不会因为锈蚀导致转动结构卡滞。
