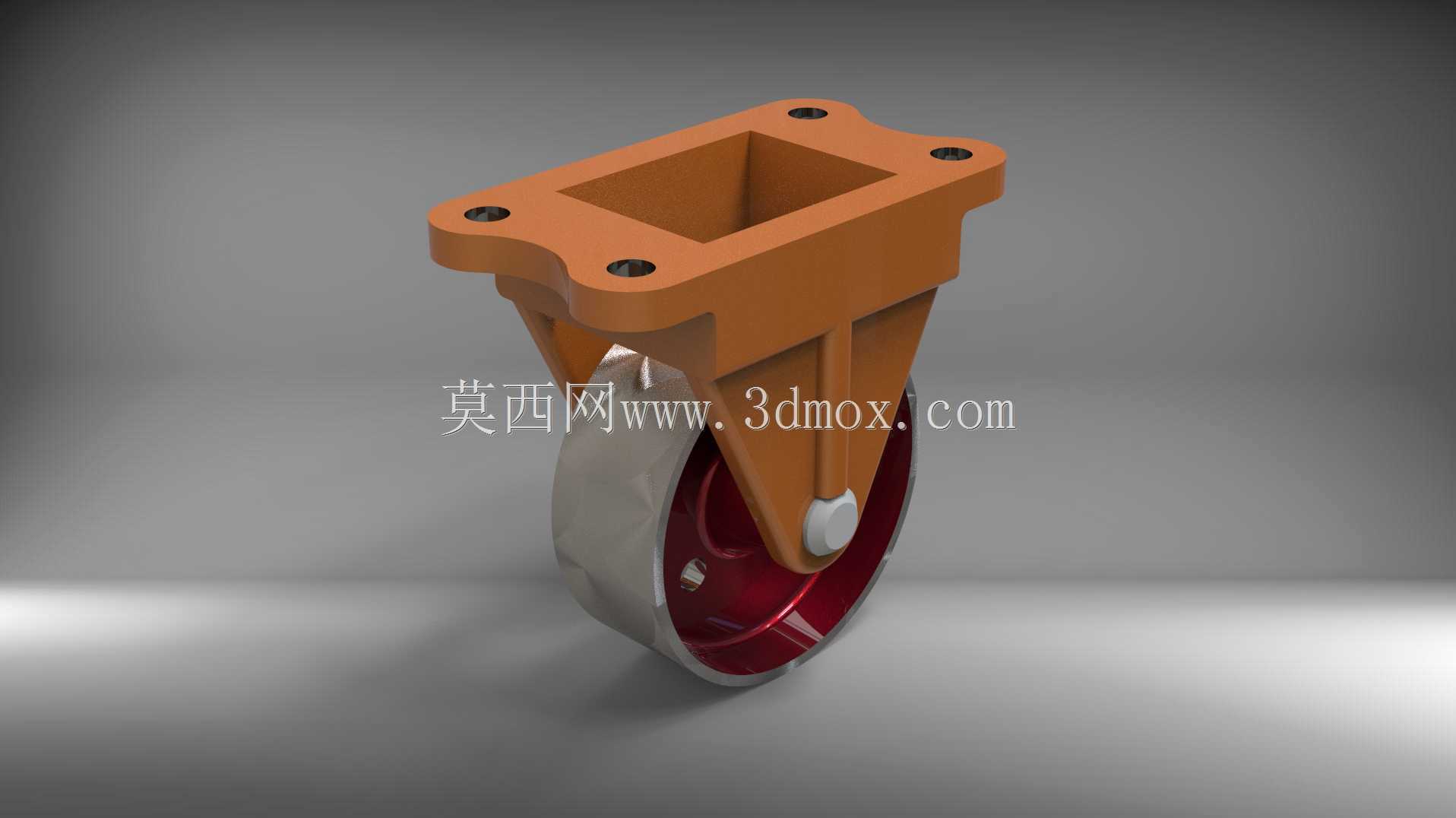

方座安装型重载定向工业脚轮结构

　　这款定向脚轮的结构设计，核心围绕工业场景下的重载移动需求展开，首先从安装端来看，采用方形法兰安装座，四个安装孔对称分布在法兰翼缘上，安装时可通过螺栓直接固定在设备底部的安装平面，方形座的接触面积相比圆形安装座更大，受力时单位面积压强更低，能有效分散设备自重带来的载荷，避免安装座长期受力出现形变。安装座下方的支架采用三角加强筋结构，从法兰座底部延伸至轮轴支撑位置，筋板与支架本体一体化成型，这种结构能大幅提升支架的抗侧向冲击能力，在设备经过地面凸起、轨道接缝时，侧向冲击力不会直接作用在轮轴连接点，可减少支架开裂、轮轴变形的故障概率。滚轮部分采用金属轮芯外包高弹性聚氨酯面层的结构，金属轮芯保证了滚轮的径向承载能力，

　　不会在重载下出现轮体压扁、形变的问题，聚氨酯面层则能降低行走时的噪音，同时对环氧地坪、水泥地面起到保护作用，避免金属轮直接碾压地面造成地坪破损，轮面采用圆弧过渡设计，行走时转向阻力更小，即使是定向结构，在设备微调位置时也不会出现轮面卡滞的情况。从应用场景来看，这类脚轮多用于车间内的重型工装台车、自动化设备移动底座、仓储货架的移动单元，也可配套在中小型输送线的移动段上，满足设备工位调整、转序移动的需求。设计时需要重点关注安装边界，法兰座的安装孔距要匹配设备底部的安装孔位，轮体的回转半径不能超出设备底部的外轮廓，避免设备靠近墙体、其他设备时轮体发生碰撞，轮轴的安装位置要保证支架底部与地面留有足够的间隙，防止经过地面凸起时支架剐蹭地面。

　　轮体与支架的连接采用带防松结构的销轴连接，销轴端部设置卡簧限位，长期行走震动下不会出现销轴脱出的问题，支架与安装座的连接部位做了加厚处理，承载时应力集中区域的壁厚比其他部位厚30%左右，能有效应对长期交变载荷下的疲劳损伤。在实际选型适配时，单轮的承载能力要预留1.5倍以上的安全系数，比如单轮额定承载200kg时，实际单轮承载最好不超过130kg，避免长期满载运行导致轮体轴承过早磨损，聚氨酯面层的厚度也需要根据使用场景调整，地面有细小铁屑、焊渣的车间场景，需要选用更厚的聚氨酯层，避免尖锐杂物刺破面层导致轮体损坏。
