六英寸聚氨酯万向脚轮结构设计

　　这款六英寸聚氨酯万向脚轮的建模，核心围绕重载移动场景的受力与安装需求展开，轮面采用聚氨酯材质，在工业推车、设备机柜、仓储货架、工装台架等场景中，既能提供足够的承载能力，也能降低滚动阻力，同时对环氧地坪、水泥地面起到保护作用，避免硬金属轮直接碾压造成地面划伤，运行噪音也明显低于全钢轮。

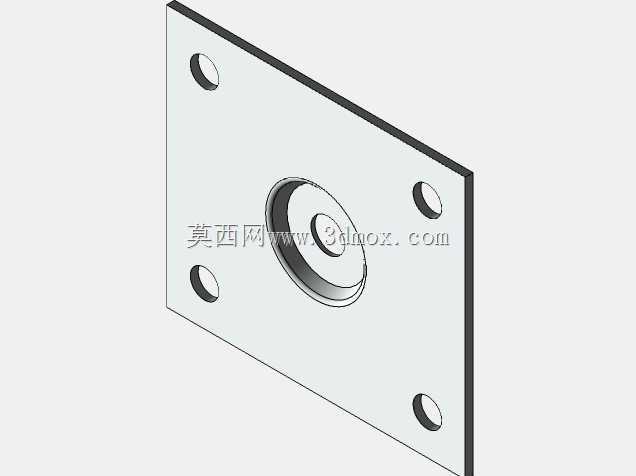

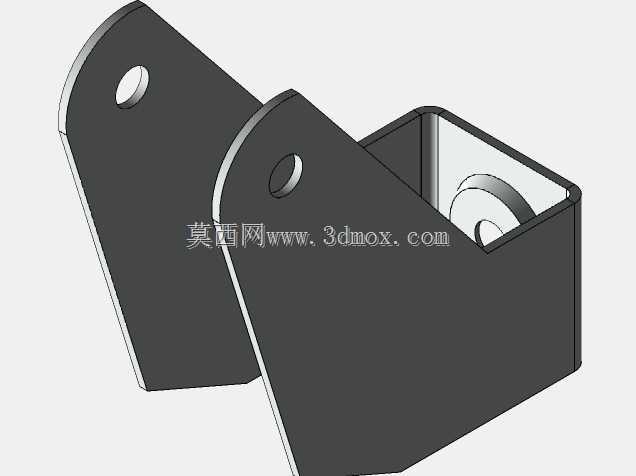

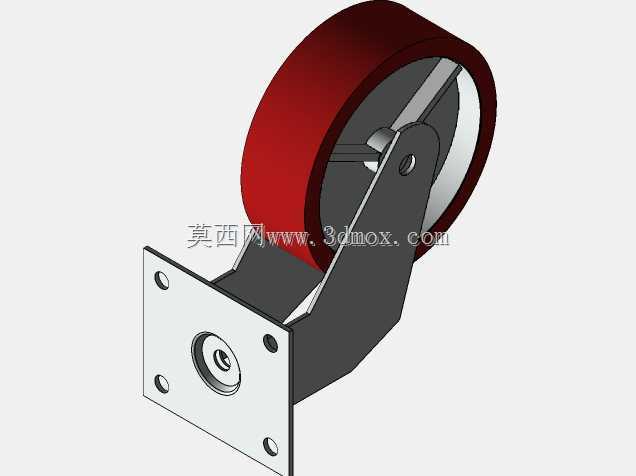

　　从结构上看，模型完整还原了方形安装顶板、回转支架、轮体、轮轴与中心回转结构。方形顶板预留四个安装孔，用于通过螺栓将脚轮固定在设备底部；顶板与支架之间的回转结构允许支架360度水平转动，从而实现任意方向推行转向。支架采用折弯成型的金属托架形式，两侧支撑板夹持轮体，中间通过轮轴形成转动副，结构形式简洁，受力路径清晰：设备载荷经安装板传递到回转中心，再由两侧支架分担到轮轴，最终通过轮体传递到地面。

　　建模时需要重点控制几个边界关系。首先是安装板孔位与板厚，这直接决定脚轮能否与现有设备底梁匹配；其次是支架回转半径，要保证支架转动时不与设备底部边框、支腿或其他突出结构发生干涉；再次是轮径与安装高度的对应关系，六英寸轮径决定了该脚轮具有较好的越障能力，能够越过车间常见的小轨道接缝、地面缝隙和轻微凸起，同时安装高度也会影响整台设备的最终离地高度。

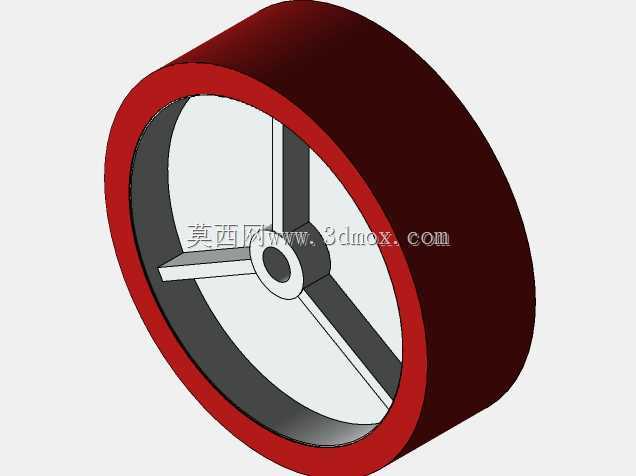

　　聚氨酯轮层与内部轮毂的配合同样是结构重点。轮面材料承担耐磨、减震和防滑作用，金属轮毂则提供刚性支撑，二者之间不能出现相对滑动。模型中对轮毂、轮轴、支架侧板、顶板和回转件的装配关系进行了完整表达，可用于检查装配间隙、转动空间和螺栓避让区域。

　　在设备选型阶段，这类脚轮通常需要结合单轮额定载荷、使用环境、地面条件和转向方式综合判断。万向脚轮适合布置在设备的一端或四角，与定向轮配合使用时，可以兼顾直线推行稳定性与转向灵活性。若设备需要频繁刹车定位，还可在此类结构基础上增加侧刹或全刹机构；若用于潮湿或有腐蚀介质的环境，则需要对支架表面处理和轮体材料提出更高要求。

　　该三维模型对脚轮各零件的几何关系表达明确，适合用于移动设备底盘布局校核、脚轮安装空间确认、推车结构设计以及非标设备底部支撑方案评审，能够帮助设计人员在方案阶段提前发现安装干涉、转向不足和高度不匹配等问题。
