传感器封装粘合剂夹持工装结构设计

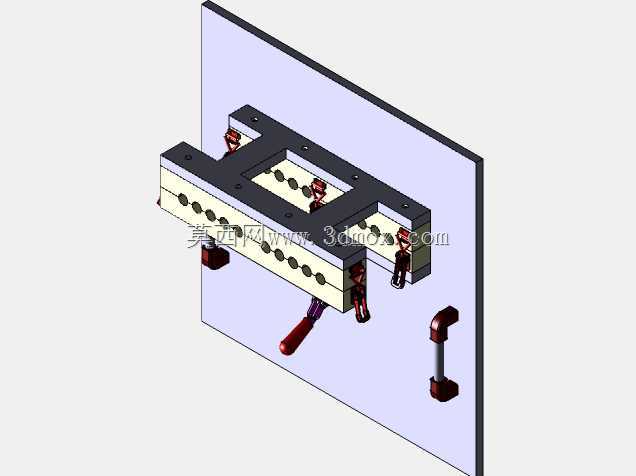

　　在传感器封装生产环节，粘合剂涂覆后的压合定位精度直接决定产品封装良率，这套夹持工装正是针对多通道传感器封装工序的粘合定位需求开发，可适配小批量多规格传感器的封装作业场景。整套工装以立式安装板作为承载基准，所有功能组件均集成在安装板正面，安装板预留的沉孔可直接固定在生产线工位台架上，安装边界适配常规流水线工位的安装孔距，无需额外改造台架即可完成部署。工装核心的夹持模组采用双侧对称布局，中间的定位基座开设多组等距的传感器放置槽，槽位尺寸匹配对应规格传感器的外形公差，放置槽旁预留粘合剂溢胶导流槽，避免粘合过程中溢胶粘连工装定位面，减少后续清洁维护的工作量。双侧的夹持压条采用快夹式肘节结构驱动，

　　操作人员扳动侧边的红色手柄即可完成压合与释放动作，压条与传感器接触的端面贴附软质缓冲层，防止压合过程中刮伤传感器外壳，同时保证压合力均匀分布在粘合面，避免局部压力不足导致的粘合缝隙。工装侧边额外设置辅助定位拉手组件，可在工装整体移位或维护时提供受力点，也可作为辅助定位基准适配不同规格的定位挡块。从设计逻辑来看，这套工装优先考虑了产线操作的便捷性，所有操作手柄均布置在操作人员易触及的区域，压合行程经过精准计算，既保证粘合面完全贴合，又不会因行程过大压损传感器内部元件。定位基座与安装板之间采用可拆卸连接结构，更换不同规格的定位基座即可适配不同型号传感器的封装需求，无需更换整套工装，大幅降低产线换型的成本与时间。

　　压条的导向结构采用嵌入式导轨设计，压合过程中无径向偏移，保证每次压合的定位重复精度控制在允许公差范围内，适配传感器封装对定位精度的严苛要求。在实际生产场景中，这套工装可独立作为手动工位的粘合夹具使用，也可通过安装板背面的预留接口适配自动化上下料机构，拓展为半自动化封装工位的执行端，适配不同产能规模的生产线需求。溢胶导流槽的设计采用倾斜角度布局，溢胶可顺着槽体流入下方的集胶槽，不会堆积在定位面上影响后续工件的放置精度，日常维护仅需定期清理集胶槽即可，无需频繁拆解工装组件。
