数控加工用VERTEX VK-6压杆结构

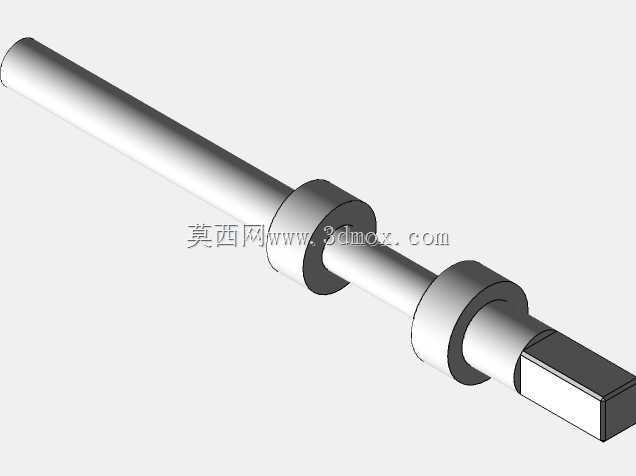

　　在CNC加工工位上，这类压杆常被纳入夹具压紧链路，用来把工件或定位块稳定压向基准面，避免铣削、钻削过程中因切削力波动产生位移。杆身采用长直圆轴形态，便于穿过支座孔并沿轴向滑动；中段两处凸肩可承担行程限位与受力传递，端部方头则用于连接压头、锁紧件或手动操作件，使压紧动作更易控制。从结构布置看，圆轴部分需要与导向孔保持合理配合间隙，既要保证往复运动顺滑，又要抑制压紧时的径向晃动。凸肩直径与杆身直径形成台阶，能够在压合到位时贴靠支座端面，限制继续进给，防止过压损伤工件表面。端部方形截面相比圆头更易传递扭矩，也方便与标准压块、螺母或手柄装配，减少工装改制时的加工量。设计这类杆件时，首先要确认安装边界：总长度决定可用行程范围，

　　凸肩间距决定支座厚度与限位位置，端部方头尺寸决定连接件规格。若杆身过长，需校核受压稳定性，避免在高夹紧力下出现弯曲；若导向段过短，则运动时容易偏摆，影响压紧点重复定位精度。实际应用中，它可配合压板、垫块、弹簧或气缸组成快速夹紧机构，用于立式加工中心工作台、钻模、焊接工装或检测夹具。受力路径通常从操作端传入，经杆身传递至凸肩或端部压头，再作用于工件，因此台阶过渡处应避免尖角，以降低应力集中。表面粗糙度与配合公差需根据导向需求设定，滑动段可采用适当耐磨处理，非配合面保留一般加工精度即可控制成本。对于三维建模人员，建模时应先确定各段直径、长度与方头位置，再处理台阶过渡和端部细节；装配时需检查杆身与导向孔、凸肩与支座端面、

　　方头与连接件之间的空间关系，确保全行程无干涉。该结构没有复杂曲面，特征以回转体和方头为主，但尺寸链直接影响工装可用性：行程不足会压不紧工件，限位不当会造成机构卡死，端部连接尺寸不匹配则无法与现有压块互换。在设备选型层面，这类压杆适用于需要轴向压紧、频繁装卸且对压紧位置一致性有要求的场合，尤其适合小批量多品种加工中快速更换压头的场景。通过调整杆长、凸肩位置和端部形式，还可衍生出不同行程与连接方式的变体，以适配不同厚度的工件和夹具布局。
