箔纸送纸工位配套钢切割执行机构

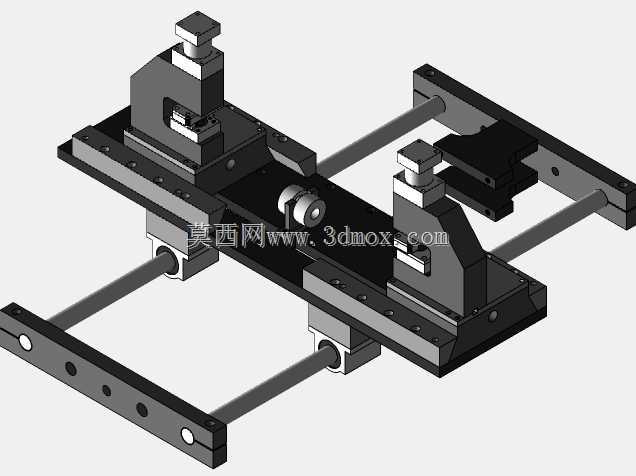

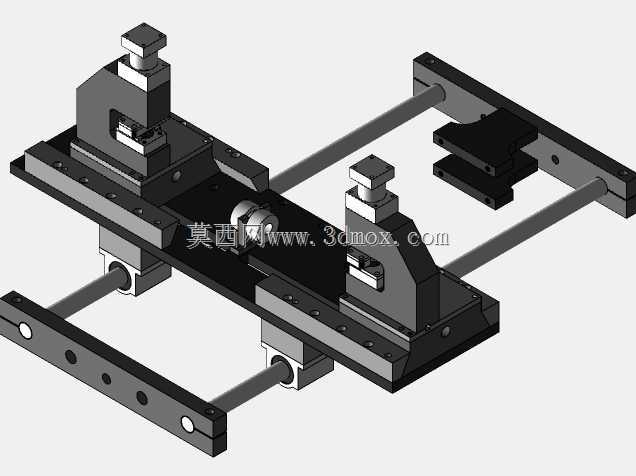

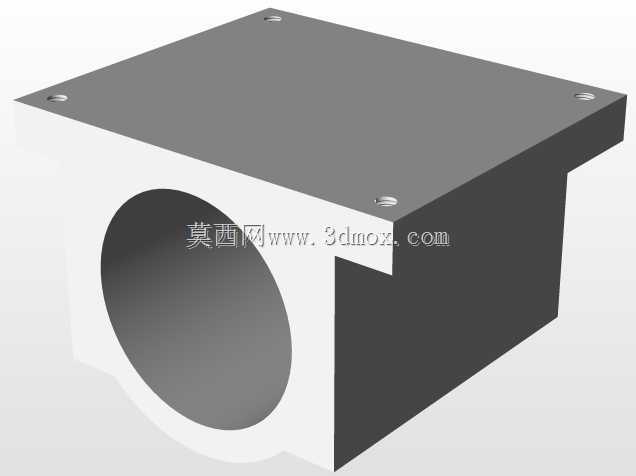

　　这套钢质裁切执行机构，主要适配箔纸加工生产线中送纸器后端的定长裁切工位，解决连续送料过程中金属箔材、薄钢带的精准定长切断需求，在软包装金属箔分切、烟包铝箔裁切、锂电铜箔极耳冲切前的预切断工序中都能适配使用。从结构布局来看，整套机构采用双平行光轴作为滑动导向载体，导向轴两端通过立式支撑座固定在底部安装基板上，滑动承载板通过直线轴承与导向轴配合，传动阻力小，往复运动过程中无卡滞偏摆问题，能保证裁切工位的重复定位精度。裁切执行端采用双侧对称夹料定位结构，待切钢带或箔材从夹料块的定位槽中穿过，夹料块上方设置压紧调节旋钮，可根据待切材料的厚度调整压紧间隙，避免裁切过程中材料窜动导致的切口不齐、尺寸偏差问题。

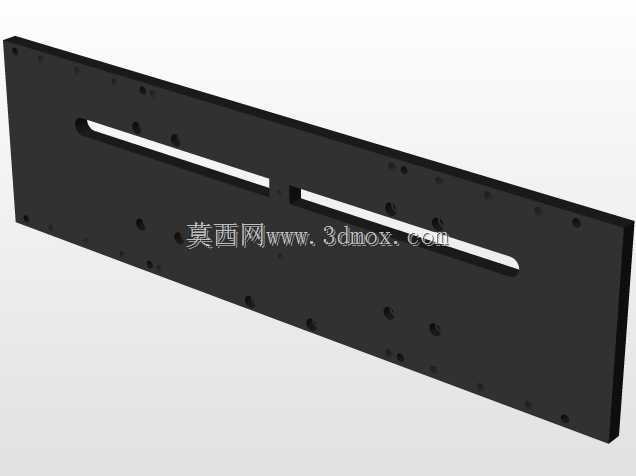

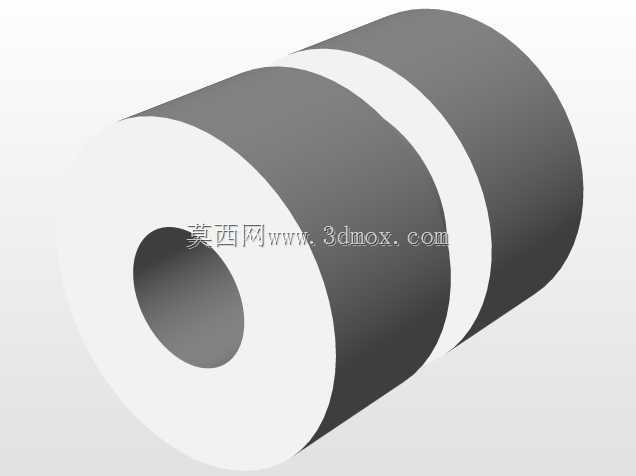

　　底部安装基板上预留了多组等距安装孔位，可根据生产线的实际走线方向调整机构的安装角度，也能适配不同宽度的送料通道，安装边界可覆盖宽度150mm至300mm的送料路径，整体安装基面的平面度要求控制在0.05mm以内，避免导向轴安装偏斜导致滑动件磨损加剧。设计过程中优先考虑了工位的维护便捷性，所有夹料块、裁切刀座都采用快拆式螺钉固定，更换磨损的裁切刀片时不需要拆解整套导向结构，只需要松开刀座的紧固螺钉即可完成刀片更换，大幅缩短产线停机维护的时间。滑动承载板的驱动端预留了标准连接接口，可适配气缸驱动、伺服电缸驱动等不同的动力源，用户可根据自身产线的裁切节拍需求选择对应的驱动配置，不需要额外对机构本体做结构修改。

　　整套机构的受力部件均采用45号钢调质处理，导向轴表面做硬铬镀层处理，耐磨性能优异，长期往复运行的磨损量控制在合理范围内，能满足连续三班倒的产线运行需求。夹料定位结构的压紧面做了防滑网纹处理，压紧薄型材料时不会出现打滑移位，同时也不会压伤材料表面，对于表面质量要求较高的铜箔、铝箔材料也能适配。机构的两端设置了硬限位挡块，可限制滑动承载板的最大行程，避免驱动端超程导致的机构碰撞损坏，挡块位置可根据实际裁切行程需求做前后调整，行程调节范围覆盖50mm至200mm，能适配不同长度的定长裁切需求。在实际产线布局中，这套机构可直接通过底部基板的安装孔固定在送纸器的出料端机架上，不需要额外搭建独立安装支架，进料口与送纸器的出料导板做平顺对接，材料从送纸器送出后可直接进入裁切机构的定位槽，整个送料裁切过程无卡顿，不会出现材料卡滞、褶皱的问题。
