黄铜外丝异径直通管路接头结构

　　该黄铜管件为异径外螺纹直通接头，主要用于流体管路中两段不同通径、不同螺纹规格管路的刚性对接，常见于气动控制回路、低压液压站、水处理设备、仪器仪表引压管路以及小型制冷系统中。在实际设备布局里，这类接头往往承担管径转换与接口转接的作用，避免因管路规格不一致而额外增加弯头、变径套或多段转接件，从而减少泄漏点并压缩装配空间。

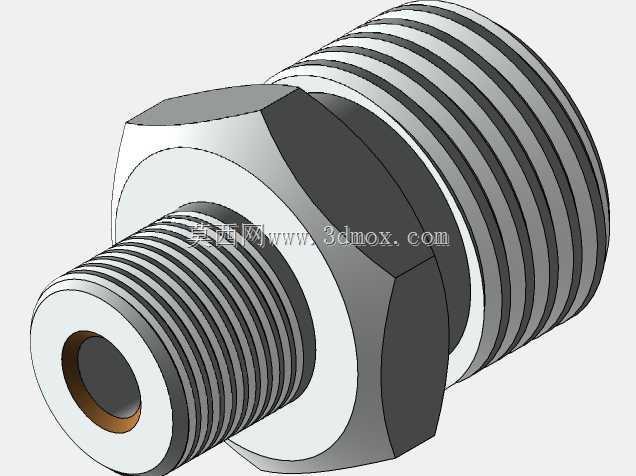

　　从结构上看，零件两端均加工出外螺纹，中间设置六角受力面，用于扳手夹持并施加拧紧力矩。六角面的位置并非随意布置，其厚度与对边尺寸需要兼顾扳手操作空间、端部螺纹旋合长度以及整体强度。若六角体过薄，拧紧时容易出现局部压溃或变形；若对边尺寸过大，则会在密集阀岛或紧凑安装板上与相邻接头、管夹发生干涉。建模时需要先确定两端螺纹的公称直径、螺距和有效旋合长度，再以中心轴线为基准建立回转体轮廓，随后切出六角平面，并在螺纹根部、六角端面处保留合理过渡圆角，以降低应力集中。

　　两端外螺纹分别对应不同管径，其中较小端适合接入细径引压管或仪表管路，较大端则连接主管路或泵阀接口。内部流道沿轴线贯通，孔径变化处应尽量采用平缓过渡，避免突然缩径造成局部涡流、压损增大或介质冲蚀。对于黄铜材质而言，其切削性能较好，螺纹表面容易获得较低粗糙度，且在水、气及多数中性介质中具有一定耐蚀性，因此适合制作中低压、常温工况下的连接件。

　　安装边界方面，选型时不能只看螺纹公称尺寸，还需核对六角体最大外接圆、两端螺纹伸出长度以及总长度。在成排布置的阀板或狭窄机箱内，接头拧紧后六角体与侧壁、相邻元件之间应预留扳手回转空间；若采用扭矩扳手，还需保证套筒能够完全套入。螺纹端部的倒角有助于装配时对准内螺纹，并保护首牙不受磕碰。实际装配中，外螺纹端通常配合生料带、密封胶或铜垫圈使用，以填补螺纹微观间隙；但密封材料不应进入内流道，以免堵塞细小孔径或污染介质。

　　从建模逻辑看，该零件适合采用回转特征加拉伸切除的方式完成主体，再以螺旋线扫描或软件螺纹装饰命令表达牙型。若用于后续工程图或加工，应明确螺纹精度等级、端面垂直度、内孔同轴度以及六角面对轴线的对称度。端面与内孔轴线若垂直度不足，密封面压紧后会偏载，长期运行中容易出现渗漏；两端螺纹若同轴度偏差过大，则会造成强行装配，使内螺纹件产生附加应力。

　　这类接头虽然结构简单，但在管路系统中属于可靠性基础件。设计时需平衡流通能力、外形包络、扳手空间和密封性能，不能单纯追求短小而牺牲螺纹啮合长度。合理的变径位置和壁厚分布，既能保证黄铜件在拧紧力矩下不开裂，也能使流体在通过接头时保持较稳定的流态，减少振动与噪声。
