双腔连体式容积泵端盖结构设计

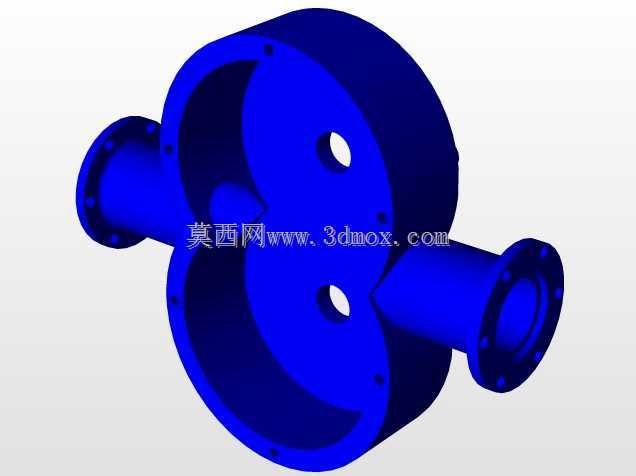

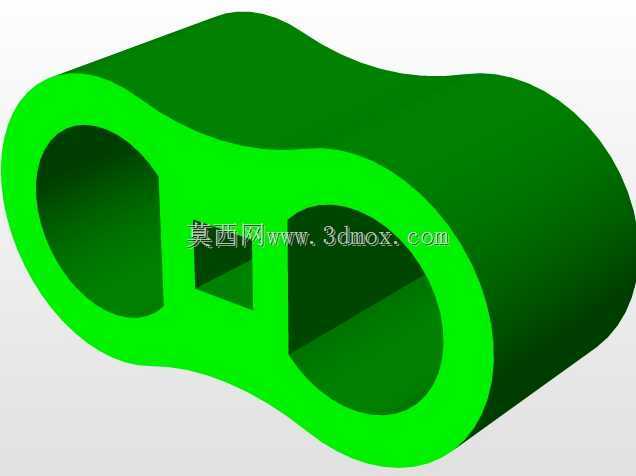

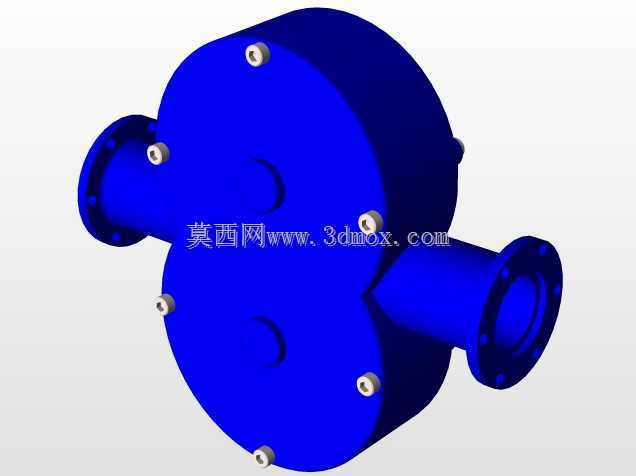

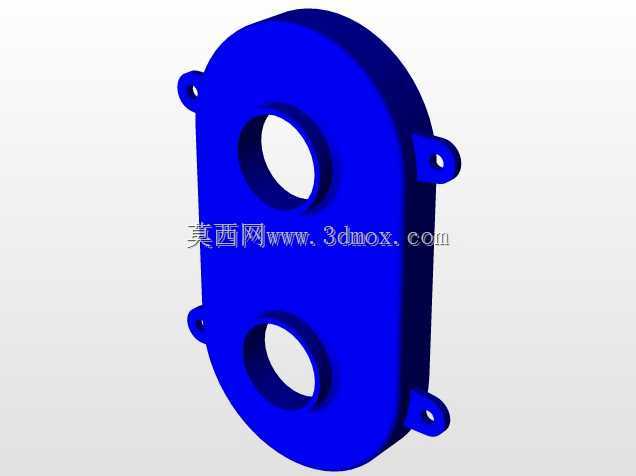

　　在流体输送类设备的结构设计中，泵体端盖直接决定腔体密封性能、转子运行边界与整机装配可靠性，这款双腔连体式端盖针对小流量容积泵的紧凑化布局需求开发，适配双联式转子泵、微型隔膜泵等需要双腔体并行工作的工况场景。从实际应用场景来看，这类端盖多用于实验室微量流体加注、小型化工试剂输送、医疗药剂精准配比以及家用净水增压设备中，这类场景普遍要求泵体占用安装空间小、双腔输出压力均衡，同时端盖需要具备足够的刚性来承受腔体内部的交变压力，避免长期运行后出现形变导致密封失效。该端盖采用8字形连体双腔布局，将两个独立工作腔的密封面整合在同一板式零件上，相比分体式双端盖设计，减少了一组对接密封面，降低了泄漏风险点，同时省去了两个端盖之间的定位连接结构，

　　整机轴向尺寸可压缩15%以上，更适合安装空间受限的便携类流体设备。零件整体为等壁厚板式结构，主体壁厚均匀，既满足铸造或注塑成型的工艺要求，避免壁厚不均导致的缩痕、内应力问题，也能在保证结构强度的前提下控制零件自重。两个腔体的中心位置各设置一处圆形定位凹台，该结构用于装配时定位腔体衬套或转子轴端轴承，凹台与腔体内孔采用同轴度设计，建模时严格控制两者的位置公差，保证转子装配后转动顺畅，不会出现扫膛、卡滞问题。端盖的外轮廓边缘均匀分布多个安装通孔，孔位沿8字形轮廓对称排布，装配时通过螺栓将端盖压紧在泵体主壳体上，孔位周边做局部加厚处理，抵消螺栓预紧力产生的局部应力，防止端盖在长期压紧状态下出现翘曲变形。从安装边界来看，

　　该端盖的外轮廓为光滑过渡的双圆弧拼接结构，没有突出的凸缘或卡扣结构，安装时仅需在端盖与泵体结合面加装适配形状的密封垫片，不需要额外预留侧边操作空间，对安装腔体的形状适配性更强。建模过程中，腔体边缘、安装孔周边、定位凹台根部均做了圆角过渡处理，避免应力集中，同时去除了所有不必要的冗余结构，在满足承压、定位、安装三项核心功能的前提下，尽可能简化零件几何特征，既降低后续加工或成型的工艺难度，也减少零件生产的材料消耗。在结构选型阶段，这类连体端盖需要重点校核两个腔体之间连接区域的强度，因为设备运行时两个腔体可能存在压力差，中间连接带会承受持续的交变拉力，建模时通过调整中间连接区域的宽度与过渡圆弧半径，优化应力分布路径，避免该区域出现疲劳断裂风险。端盖的密封面采用整体平面设计，平面度要求控制在合理范围内，保证密封垫片受压均匀，不会出现局部密封不严的问题。
