直齿圆柱齿轮三维结构设计模型

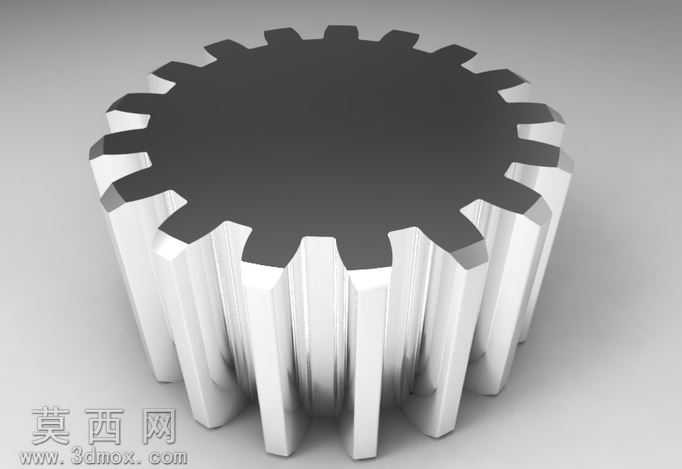

本模型为标准直齿圆柱齿轮的三维参数化设计成果，建模过程严格遵循渐开线圆柱齿轮的齿廓生成原理，首先通过参数化定义齿轮的模数、齿数、压力角、齿顶高系数、顶隙系数等核心设计参数，以渐开线方程为基础生成精准的齿廓曲线，保证齿形符合机械传动的啮合标准，避免传动过程中出现卡滞、干涉、磨损不均等问题。建模阶段先构建齿轮的基体圆柱结构，通过拉伸特征生成齿轮的轮毂主体，再对单个齿槽进行切除特征构建，通过圆周阵列操作完成全部轮齿的均匀排布，阵列过程严格保证轮齿的周向角度精度，确保每个轮齿的尺寸一致性与位置对称性。模型同时完成了齿端倒角、轮毂端面过渡等细节结构的设计，还原真实齿轮加工过程中的工艺特征，避免锐边应力集中的问题，提升模型与实际加工零件的匹配度。材质渲染阶段采用金属镀铬材质效果，通过调整材质的反射率、粗糙度、高光参数，模拟金属机加工后的光亮表面质感，配合柔和的环境光照与阴影效果，清晰展现轮齿的立体结构与齿面的加工质感，直观呈现齿轮的整体形态。结构设计上充分考虑齿轮的传动适配性，轮齿的齿厚、齿槽宽、齿顶高、齿根高均符合标准传动参数要求，可与对应参数的配对齿轮实现无侧隙或标准侧隙啮合，满足平行轴传动的运动传递需求，可用于机械传动结构的装配验证、传动原理教学演示、机械设计方案的可视化展示等场景，帮助设计人员直观校验齿轮的安装空间、啮合匹配度，也可作为机械原理教学的具象化演示素材，让学习者直观理解直齿圆柱齿轮的结构形态与传动特点。
