标准直齿圆柱传动齿轮三维结构设计

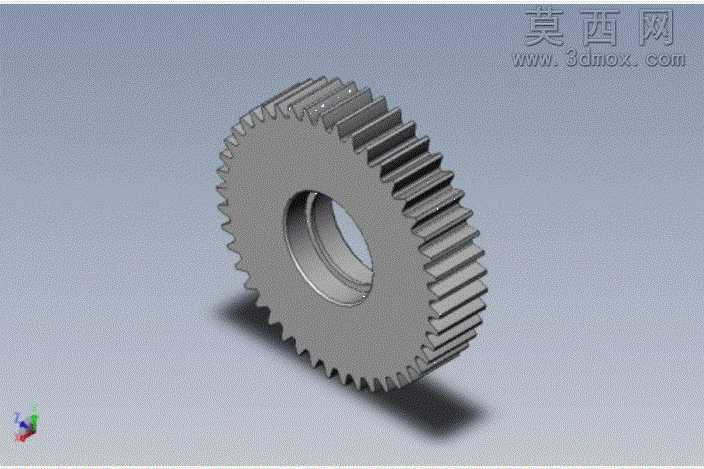

本作品为标准直齿圆柱传动齿轮的三维数字化模型，建模过程严格遵循渐开线圆柱齿轮的设计规范，首先通过参数化定义齿轮的模数、齿数、压力角、齿顶高系数、顶隙系数等核心设计参数，依托三维建模软件的草图绘制功能完成渐开线齿廓的精准绘制，通过镜像、阵列等特征操作生成全部轮齿结构，保证每一个轮齿的齿形、齿距完全一致，符合机械传动的啮合精度要求。模型主体结构包含轮齿、轮缘、腹板、中心安装轴孔四个核心部分，中心轴孔采用阶梯孔设计，可适配不同直径的传动轴安装需求，轴孔侧壁预留有键槽结构，能够通过平键连接实现齿轮与轴的周向固定，避免传动过程中出现相对转动，保证扭矩传递的稳定性。轮缘与中心轮毂之间采用等厚腹板连接，在保证齿轮整体结构强度的前提下有效降低零件自重，减少传动过程中的转动惯量，提升传动系统的动态响应性能。材质渲染阶段采用合金结构钢的材质属性，还原金属零件的哑光金属质感，对齿面、轴孔配合面等关键工作面做精细化的表面处理效果模拟，区分加工面与非加工面的视觉差异，同时添加真实的环境光影效果，通过柔和的阴影投射展现齿轮的立体结构与轮廓细节。设计过程中充分考虑齿轮的实际传动工况，对齿顶圆、齿根圆做合理的圆角过渡处理，避免应力集中导致的轮齿断裂失效，所有结构尺寸均符合通用机械传动的设计标准，可直接用于传动系统的装配验证、运动仿真以及工程图纸的生成，能够为机械传动方案的设计验证提供精准的三维模型支撑，帮助设计人员快速完成传动机构的匹配校验，缩短产品开发周期。
