RB-D6设备配套立式操作控制面板结构

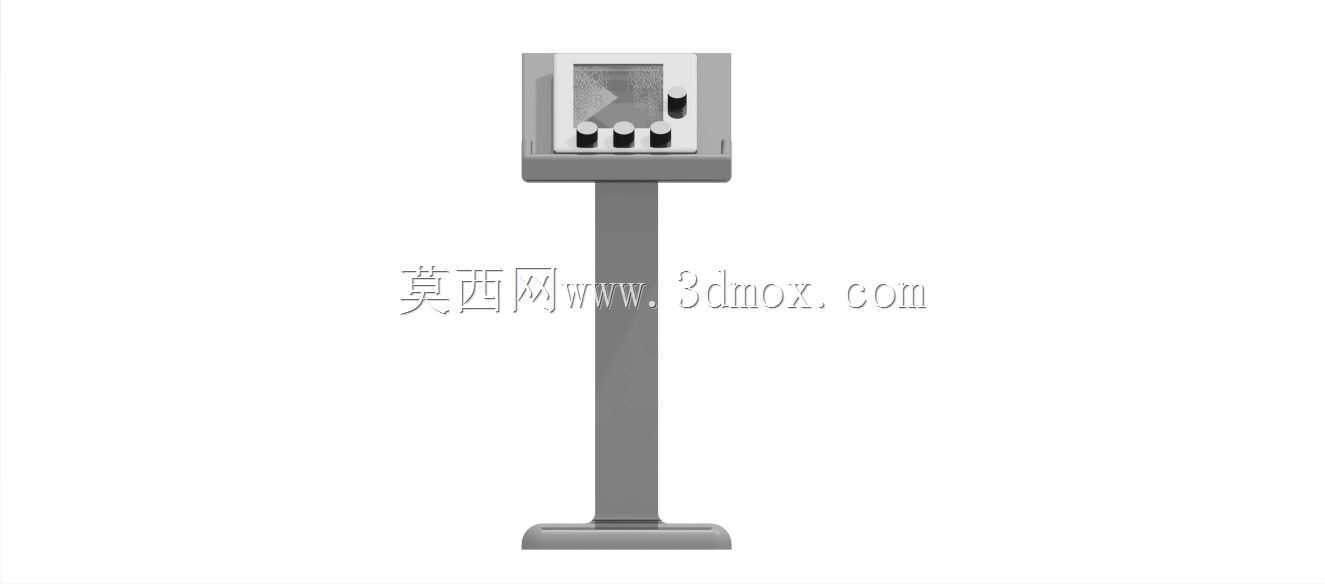

　　这款立式操作控制面板，主要配套RB-D6系列传感检测类设备使用，常见于工业现场的工位旁、检测线侧边等操作人员可快速触及的位置，承担设备运行状态展示、参数调整、动作指令下发的核心交互功能，是操作人员与传感检测设备建立信息传递的直接载体。从结构设计来看，整体采用落地式立柱支撑方案，底部设置方形配重安装底座，可直接通过膨胀螺栓固定在混凝土地面或者设备配套的安装平台上，安装边界预留足够的螺栓孔位调节余量，适配不同现场的安装孔距偏差，无需额外加工过渡连接板即可完成固定。上部操作箱体采用前倾式安装角度，符合成年人站立操作时的视线与手部操作 ergonomic 要求，操作人员无需过度弯腰或者抬手即可清晰看到屏幕显示内容，

　　操作按键时手臂自然下垂即可触及，长时间操作不易产生疲劳。面板区域布局做了明确的功能分区，上方嵌入式安装显示模块，可实时展示传感设备采集的数值、运行状态标识、故障报警代码等信息，屏幕周边做了嵌入式沉台设计，可避免现场杂物磕碰屏幕表面，同时减少环境光线直射产生的反光影响读数。屏幕下方排布多枚物理操作按键，包含功能切换、参数增减、确认复位等常用操作按键，按键采用凸起式结构，佩戴劳保手套时也可准确按压，不会出现误触情况；侧边单独设置急停操作按键，采用醒目的差异化配色，遇到异常情况时可快速拍下切断设备运行回路，满足工业现场的安全操作规范。立柱部分采用矩形空心型材制作，内部预留充足的走线空间，

　　显示模块与按键的连接线可通过立柱内部空腔直接连接到底部的设备主控单元，外部无裸露线缆，既避免现场作业时线缆被剐蹭拉扯造成损坏，也让整体外观更加整洁规整。操作箱体与立柱的连接部位设置角度调节锁紧结构，可根据现场操作人员的平均身高、安装位置的视线遮挡情况，在一定范围内调整操作面板的倾斜角度，调整完成后通过锁紧螺栓固定，不会在使用过程中出现角度偏移。在实际应用场景中，这类控制面板不会单独使用，始终与对应的传感检测单元联动，比如在零部件尺寸检测工位，操作人员可通过面板调取检测参数、切换检测模式，查看实时检测的尺寸偏差数据，遇到不合格品触发报警时，可通过面板上的复位按键清除报警状态，恢复检测流程；在设备调试阶段，

　　技术人员也可通过面板进入参数设置界面，调整传感单元的检测阈值、采样频率等核心参数，无需连接上位机即可完成基础调试工作，大幅提升现场调试的效率。整体结构没有多余的装饰性设计，所有外形结构都围绕功能需求展开，外壳采用钣金折弯焊接成型，表面做喷塑处理，可抵御工业现场常见的粉尘、少量切削液飞溅的侵蚀，适配多数常规工业生产现场的使用环境，安装时仅需要固定底座、连接内部通讯线缆即可投入使用，后期维护时可直接打开操作箱体的后盖，对内部的显示模块、按键电路板进行更换，无需整体拆卸立柱结构，降低后期维护的工作量与成本。
