手摇式V型定位夹紧工装结构设计

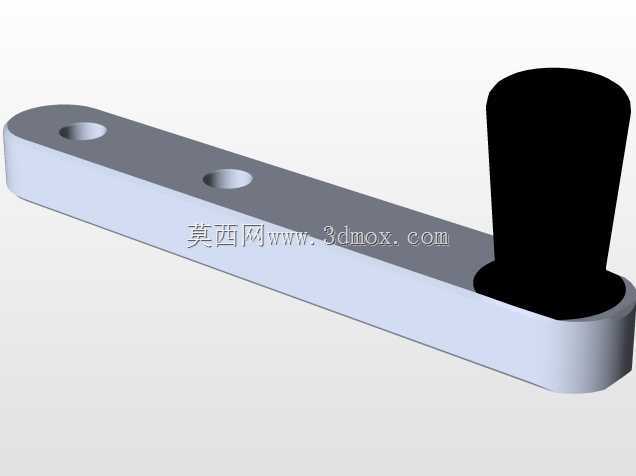

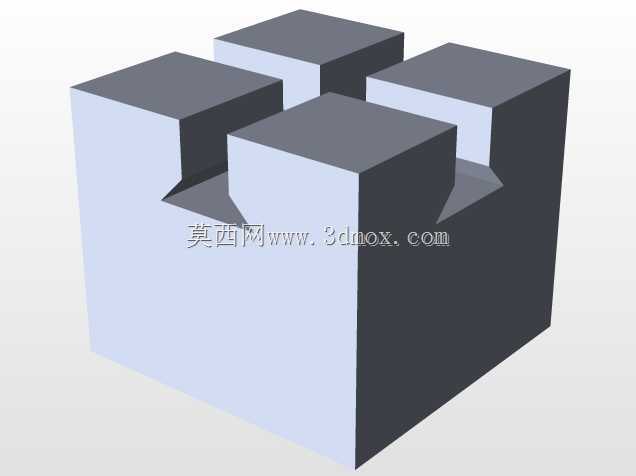

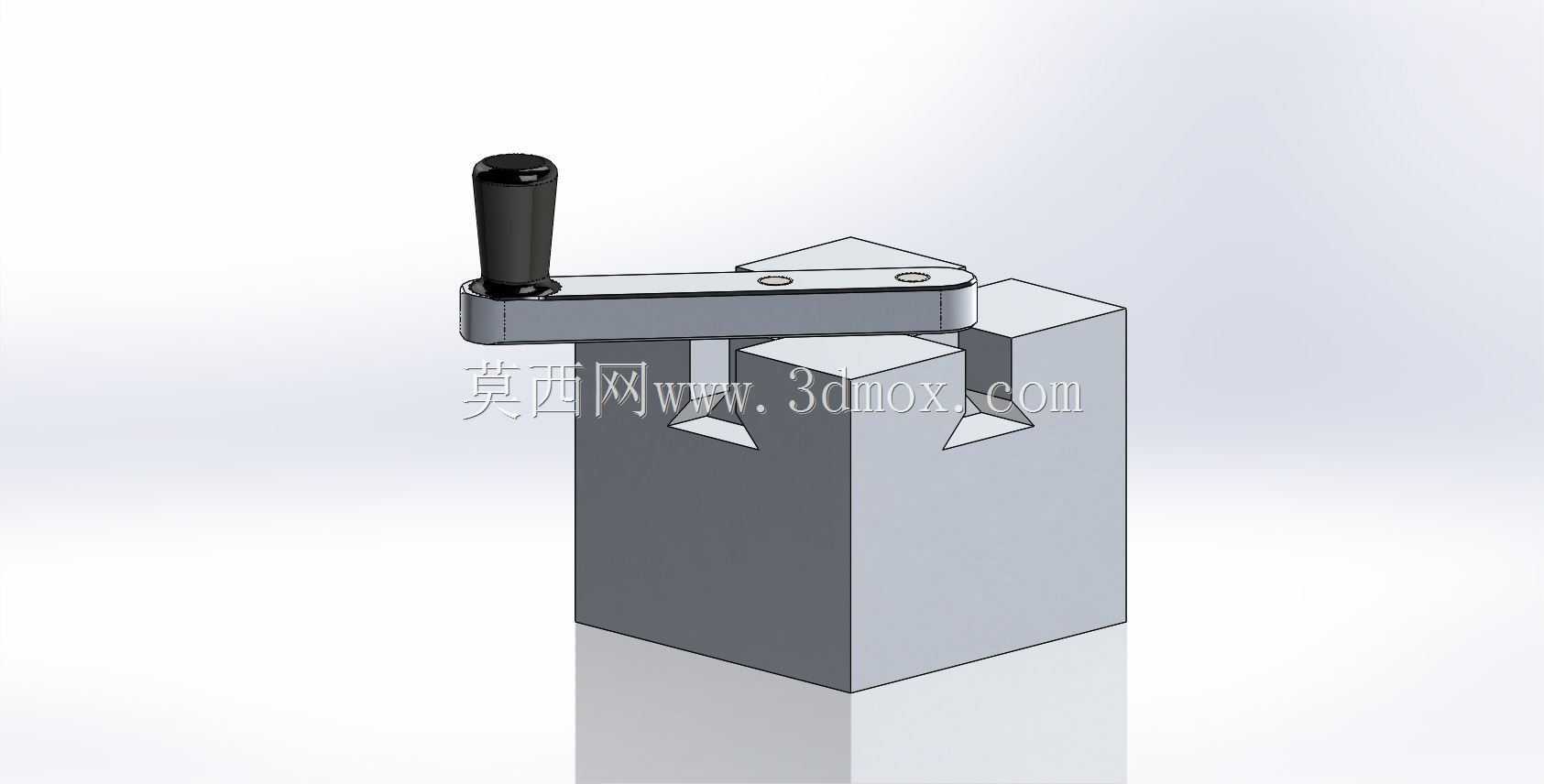

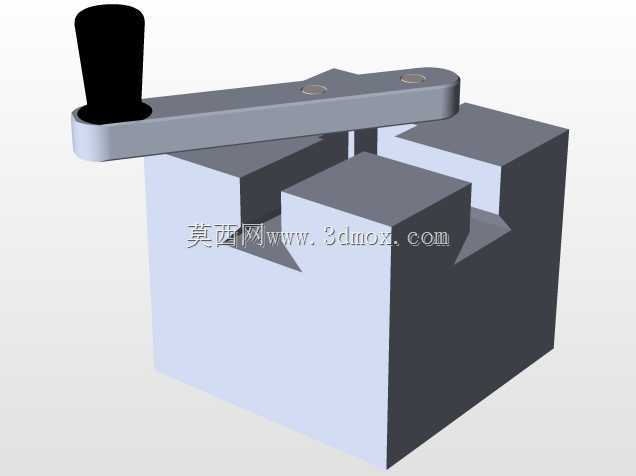

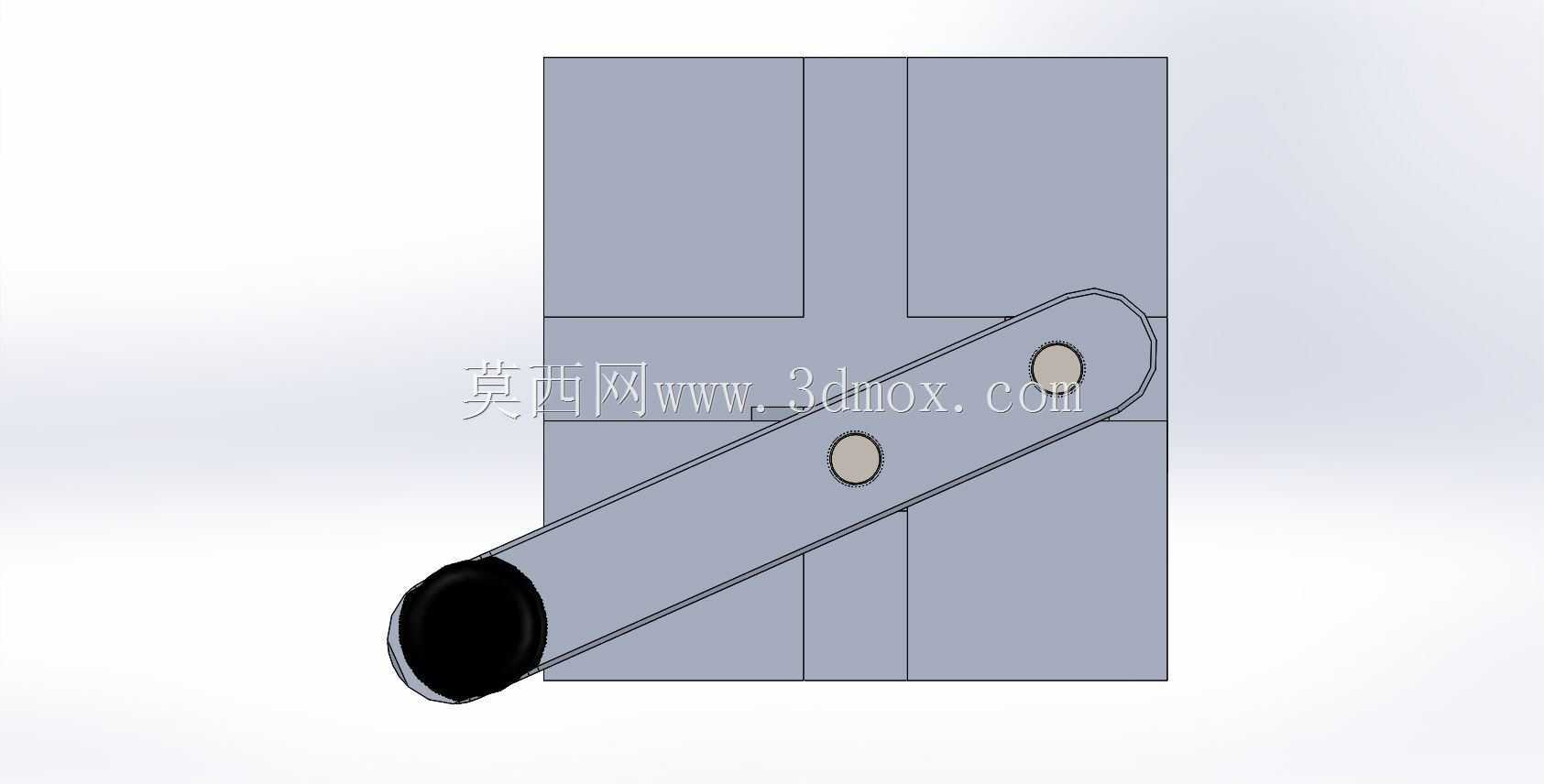

　　该结构属于手动定位夹紧类工装，常见于小批量零件加工工位、教学实训台架、简易检测工装场景中，核心作用是对轴类、方块类待加工工件提供快速定位与夹紧力，避免工件在钻削、划线、轻度打磨工序中出现位移。从结构组成来看，底座采用方块式整体结构，上部开设对称V型定位槽，V型槽的夹角设计为90度，可兼容不同直径的圆柱类工件，同时也能对方形工件的两个相邻侧面做定位约束，定位槽的槽深经过测算，可保证工件放置后重心落在底座支撑范围内，不会出现侧翻风险。上部的手摇驱动组件采用曲柄摇把结构，摇把表面做滚花防滑处理，摇臂与压紧块之间通过销轴连接，压紧块的下端面设计为与V型槽匹配的压合面，转动摇把时可带动压紧块沿垂直方向进给，

　　对放置在V型槽内的工件施加均匀的压紧力，摇臂的回转半径经过优化，操作时人手施加较小的力即可获得足够的夹紧力，符合手动操作的人机工程要求。设计过程中优先考虑了结构的易加工性，底座、摇臂、压紧块均采用常规机加工工艺即可完成，没有复杂曲面或特殊加工要求，零件之间的连接采用标准圆柱销轴，装配时无需特殊工装，普通钳工即可完成组装调试。安装边界方面，底座底部为平面结构，可直接通过螺栓固定在工作台面或者专用夹具基板上，底座的四个角预留了沉头安装孔，安装孔的位置避开了内部的应力集中区域，不会影响底座的结构强度。整体结构没有采用液压、气动等动力源，完全依靠手动操作，适合没有气源、电源的野外作业场景或者临时加工点位使用，压紧块的行程经过设计，

　　可兼容一定尺寸范围内的工件，无需频繁更换压头，在小批量多品种的加工场景下可减少工装更换的辅助时间。结构的运动部件之间预留了合理的配合间隙，长期使用后即使出现轻微磨损，也可通过调整销轴的位置或者更换薄垫片来消除间隙，维持夹紧精度，V型定位面的表面粗糙度要求控制在Ra1.6以内，保证定位时的接触精度，避免工件装夹后出现定位偏差。
