蒙特雷足球俱乐部立体标识造型设计

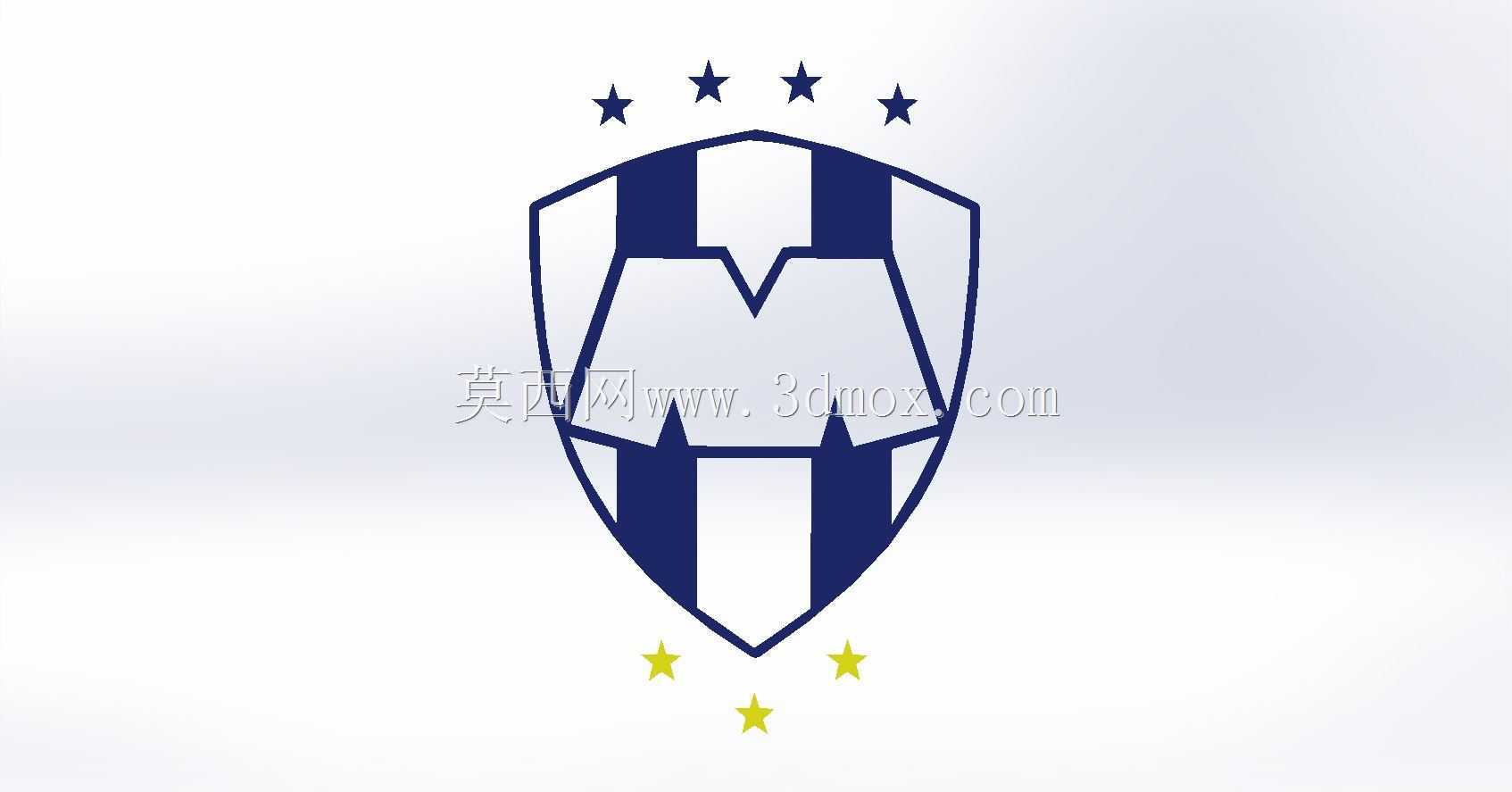

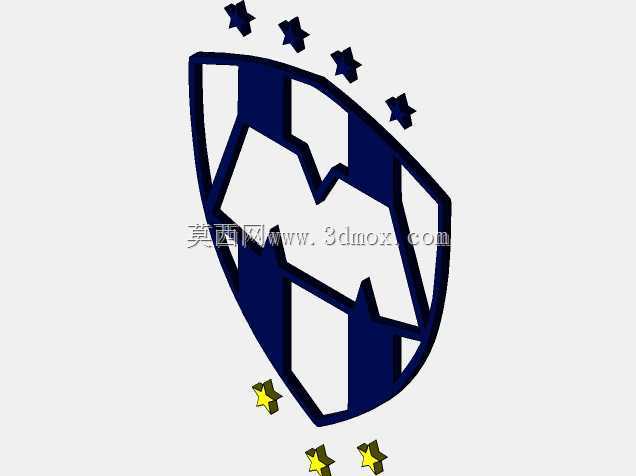

　　这款立体标识造型的设计，最初是为体育场馆周边标识装置、球迷周边衍生产品的开模打样做的三维结构参考，在实际落地场景中，既可以作为场馆墙面的嵌入式装饰构件，也能缩小尺寸后做成金属纪念徽章、车载装饰摆件的加工母模。从结构设计逻辑来看，整体采用盾牌式外轮廓作为基础承载面，轮廓边缘做了1.2mm的圆角过渡处理，避免后续钣金折弯或者注塑开模时出现应力集中的问题，也能消除锐边带来的安装、使用安全隐患。标识内部的M形核心识别元素，采用了凹凸分层的结构设计，凸起部分相对于基准面的高度控制在3mm，这个尺寸既能够保证视觉上的层次感，在做金属压铸或者亚克力雕刻加工时，也不会因为拔模斜度不足导致脱模卡滞，同时分层结构的衔接处全部做了0.5mm的倒角过渡，

　　方便后续表面做喷涂、电镀等工艺处理时不会出现积液、积粉的问题。标识上方的四颗星型装饰元素，采用了等距环形排布的定位方式，每颗星的外接圆直径统一为8mm，相邻星型的中心距保持一致，安装定位孔预留在星型背面的中心位置，孔径适配M3的自攻螺丝，不管是安装在金属墙面还是木质展板上，都能保证固定后的受力均匀，不会出现长期使用后松动歪斜的情况。标识下方的三颗星型元素尺寸略小于上方星饰，外接圆直径为6mm，排布时和上方星组保持视觉重心对齐，避免整体造型出现头重脚轻的观感。整个造型的安装边界控制在120mm*180mm的矩形范围内，厚度最大处为8mm，不管是做壁挂安装还是桌面摆件的底座适配，都不需要额外调整安装空间，

　　背面预留了2mm深度的背胶粘贴槽，对于不需要螺丝固定的轻量化使用场景，可以直接粘贴3M泡棉胶完成固定，不会破坏安装面的表层材质。在做曲面建模的时候，所有的曲面衔接都保持了G2连续，后续如果需要做CNC精雕加工，刀具路径可以顺畅走刀，不会出现接刀痕影响最终的表面质感，针对不同的加工工艺，模型的壁厚也做了统一调整，注塑工艺适配的话壁厚均匀控制在2mm，金属冲压适配的话壁厚调整为1mm，同时预留了工艺补正量，抵消加工过程中的材料收缩变形。
