镂空网格筒状结构创意设计方案

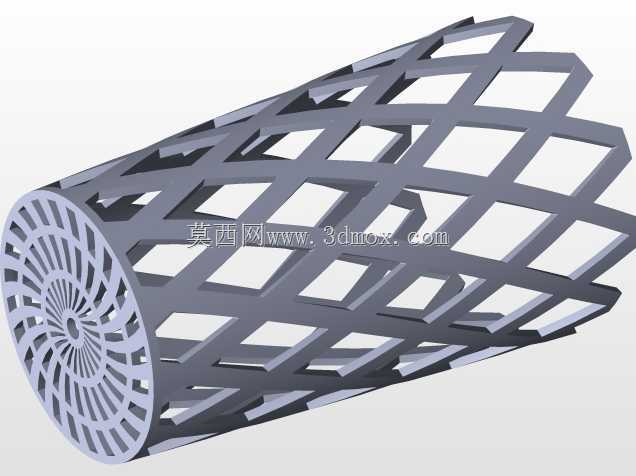

　　该镂空网格筒状结构在设计阶段优先考虑了轻量化与通透性能的平衡，整体采用圆柱筒体作为基础构型，侧壁通过交错排布的菱形格栅形成连续镂空结构，这类结构在流体过滤、物料筛分、通风导流场景中有着广泛的应用空间。从结构受力角度出发，格栅条的截面采用等宽矩形设计，相邻格栅的连接节点做了圆弧过渡处理，避免应力集中导致的结构失效，在保证整体筒体径向承压能力的同时，最大化降低了整体材料用量，相比同尺寸实心筒体减重比例超过60%。筒体端部采用放射状辐条式封板结构，中心设置圆形定位凸台，既可以作为安装定位基准，也能通过辐条间的空隙保证端部的流体通过率，封板与侧壁格栅采用一体化连接设计，不存在拼接缝隙，避免了使用过程中焊缝或拼接处的积料、腐蚀问题。

　　在实际应用场景中，这类结构可作为流体管路中的内置过滤支撑骨架，外部包覆滤膜后即可完成大流量流体的杂质过滤作业，镂空网格的尺寸经过均匀化排布，能够为外层滤材提供均匀的支撑力，避免滤材在压差作用下出现局部破损；也可作为通风系统中的导流整流构件，均匀分割气流通道，降低气流通过时的紊流噪声。设计过程中对格栅的排布角度做了多轮迭代，斜向交错的格栅走向能够在筒体轴向与径向同时提供结构支撑，避免单侧受力时出现格栅变形，整体筒体的长径比控制在3:1区间，适配多数常规管路的安装尺寸边界，端部定位凸台的直径与筒体内径保持固定同轴度公差，安装时可直接嵌入对应管路的定位槽内，无需额外设计固定支架即可完成快速装配。格栅条的壁厚经过受力仿真验证，在常规0.

　　3MPa工作压力下不会出现塑性变形，镂空区域的开孔率控制在70%左右，兼顾结构强度与通透率的双重需求，端部辐条的数量与格栅的排布密度做了匹配设计，保证封板与侧壁的连接强度均匀分布，不会出现局部连接应力过大的问题。这类镂空结构也可拓展应用于创意家居的收纳容器、工业设备的散热防护罩等场景，通过调整格栅的宽度、镂空孔的尺寸即可适配不同场景的使用需求，整体结构无封闭死角，便于使用后的清洁与维护，长时间使用不会出现内部积污难以清理的问题。
