弯通式带法兰安装双联管路连接结构

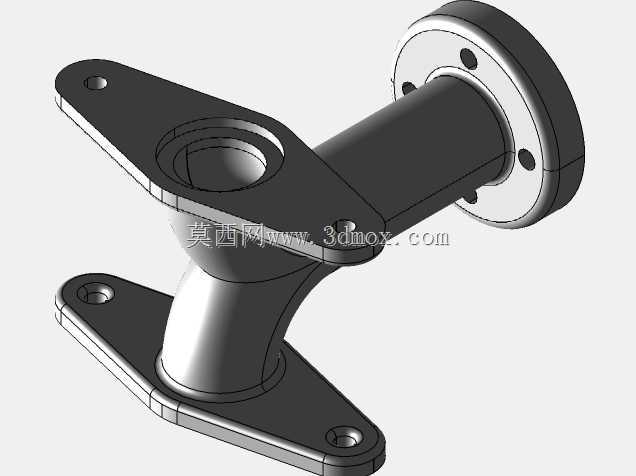

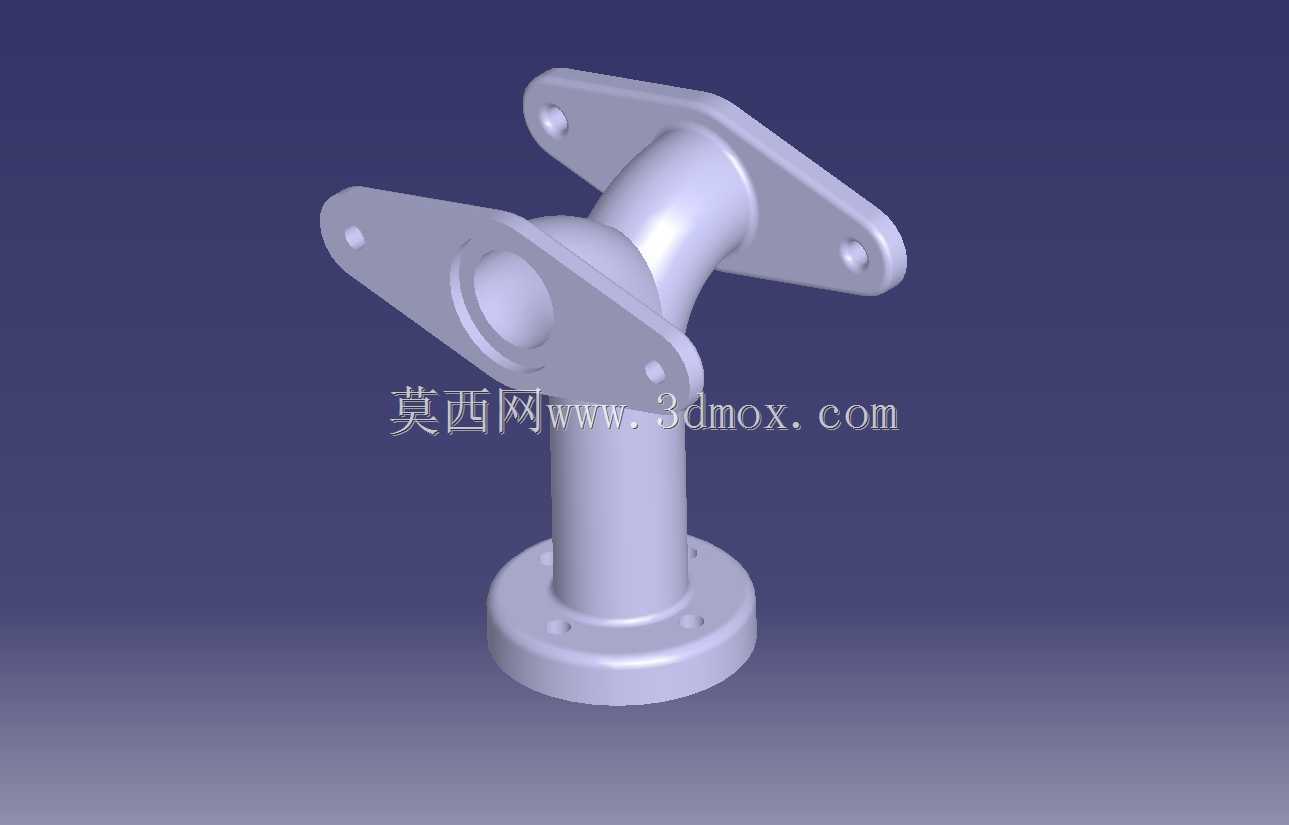

　　这款双联弯通连接结构，主要适配传感检测回路的介质分流与管路对接场景，常见于工业流体测控系统、小型气动控制回路、实验台管路排布中，用来实现单路输入双路输出的介质导通，同时兼顾安装点位的固定支撑作用，避免管路悬空受振动出现接口松脱渗漏的问题。从结构设计来看，底部采用圆形法兰安装基座，基座上均匀分布三个安装孔，可通过螺栓直接固定在设备面板、安装支架或者阀组基座上，安装时需注意基座与安装面的平面度公差控制在0.1mm以内，避免法兰受压变形导致密封面贴合不严。上部两个带安装耳的弯通接口呈一定角度排布，每个接口的安装耳上预留两个固定孔，既可以对接外接管路的法兰接头，也能通过安装耳将上部结构与周边防护结构做辅助固定，

　　抵消管路内部介质流动产生的脉冲冲击力。弯通段的流道做了圆弧过渡处理，没有直角拐点，能有效降低介质流经时的阻力损失，减少流道内的介质残留，对于洁净度要求较高的气路、低压液路场景适配性更好。设计过程中重点考虑了安装边界的兼容性，底部法兰的外径尺寸控制在常规阀组安装孔位的通用范围内，上部两个接口的中心距适配常用的双联传感元件安装间距，不需要额外做转接板就能直接完成装配，能减少现场安装的加工工作量。结构壁厚根据常规1.6MPa以内的工作压力做了等强度设计，弯通转角位置做了局部加厚处理，避免长期受介质压力出现应力开裂，安装耳与主体连接位置做了圆角过渡，减少应力集中点。实际应用中，这类连接结构常配套压力传感器、流量传感器使用，

　　作为传感元件与主路管路之间的连接载体，既可以完成介质导流，也能为传感元件提供稳定的安装支撑，避免传感元件直接承受管路的振动载荷，提升检测元件的工作稳定性。装配时需要注意，底部法兰与安装面之间需根据介质特性选配对应的密封垫片，上部接口与外接管路对接时，螺栓锁紧力矩要均匀对称，避免单侧受力过大导致接口偏斜，影响密封效果。
