黄铜内螺纹手动球阀三维结构设计

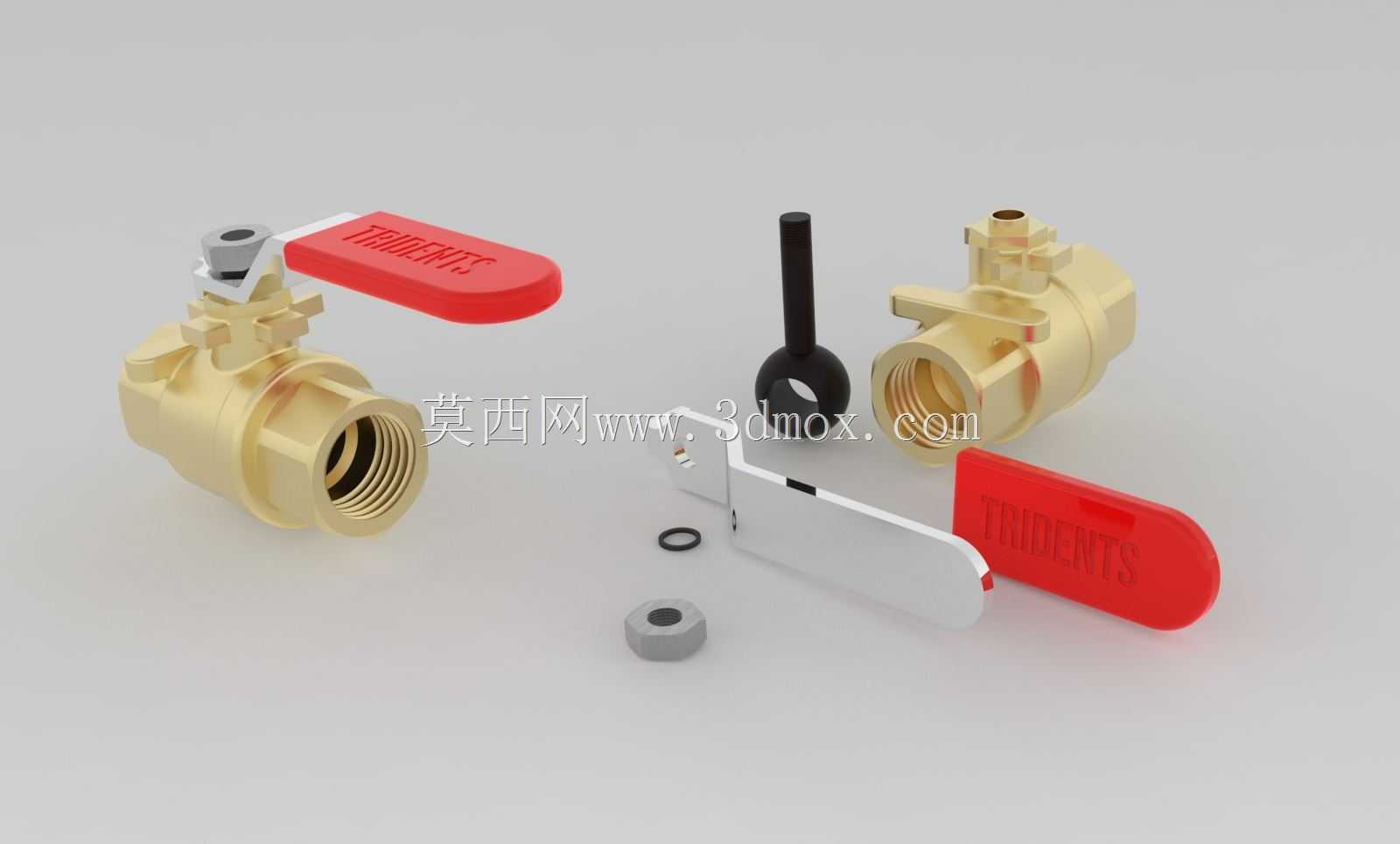

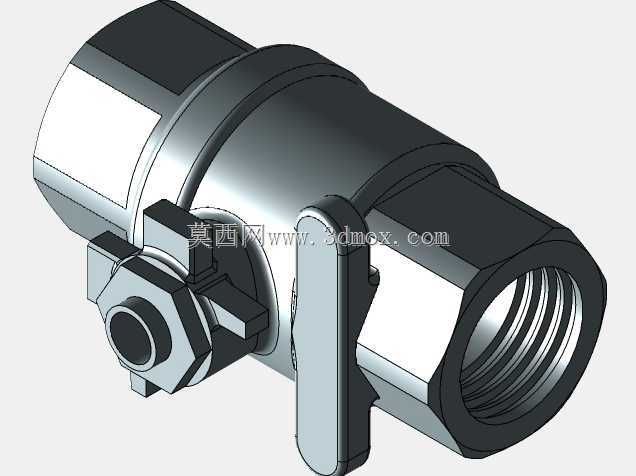

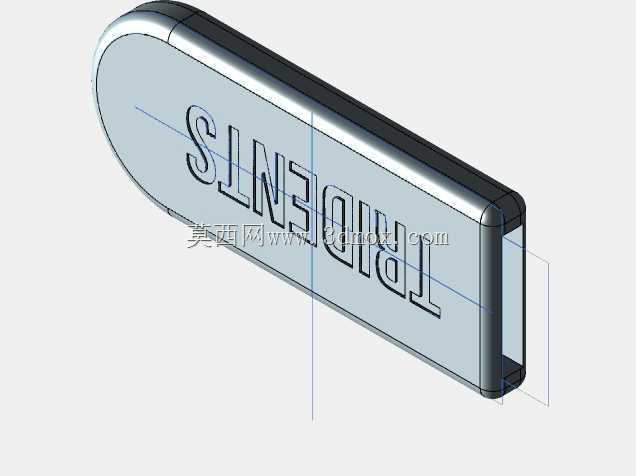

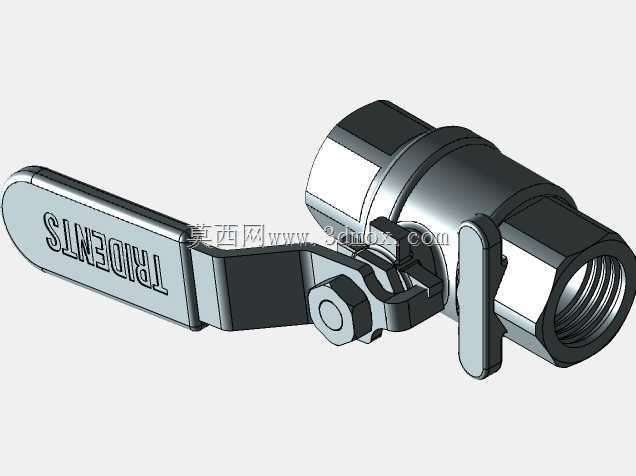

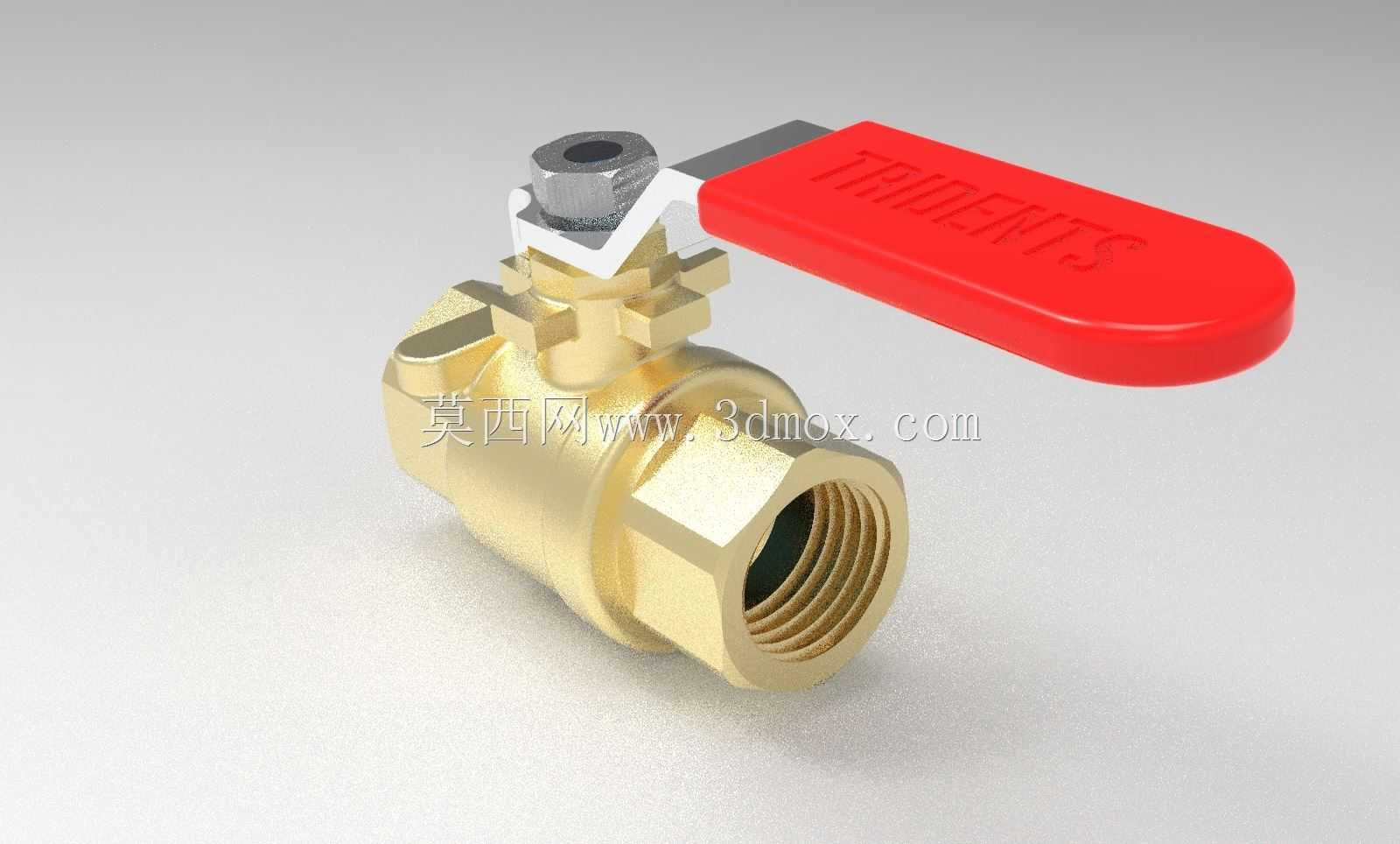

　　这款手动球阀的建模完全贴合民用给排水、小型气动回路、低压液压支路的实际安装需求，建模过程中优先还原了锻压黄铜阀体的成型特征，没有刻意做非必要的曲面修饰，所有结构特征都对应实际加工工序的成型逻辑。从安装边界来看，阀体两端采用标准管螺纹内丝接口，建模时严格遵循管螺纹的牙型角、螺距与有效旋合长度参数，能直接匹配同规格的外螺纹管路接头，安装时不需要额外加工转接结构，阀体的六角外形完全适配常规活动扳手的夹持尺寸，现场安装时可以直接用标准工具完成锁紧操作，不会出现夹持打滑的问题。手柄部分采用红色包覆式结构设计，建模时还原了手柄表面的防滑纹路与限位结构，手柄的转动角度严格限制在0到90度区间，对应阀门的全开与全关状态，

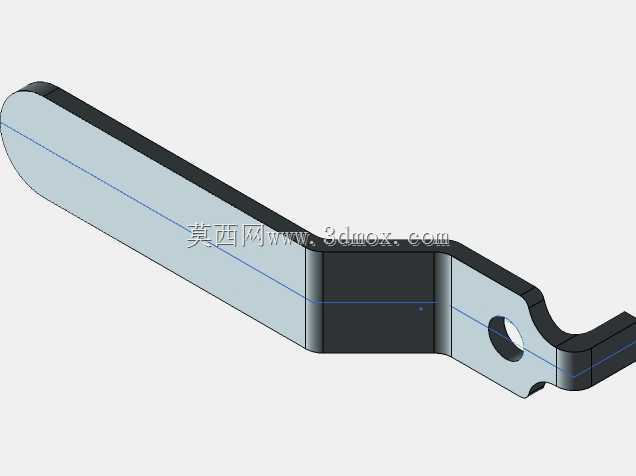

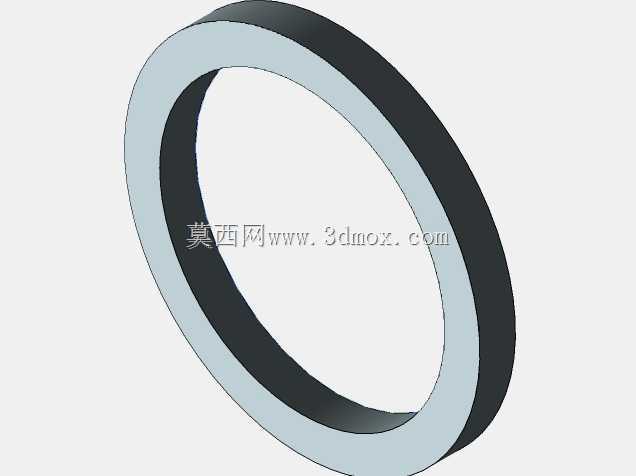

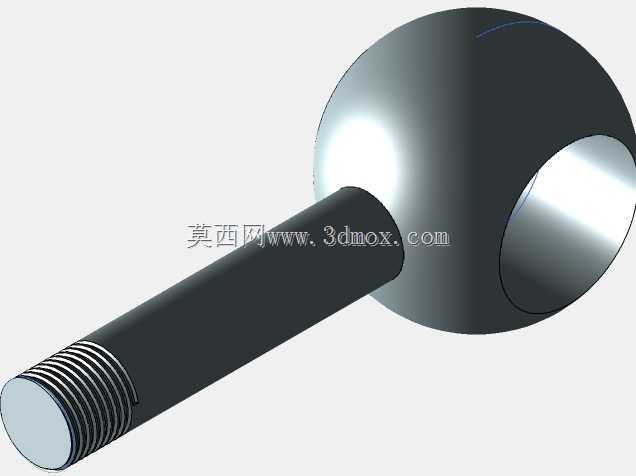

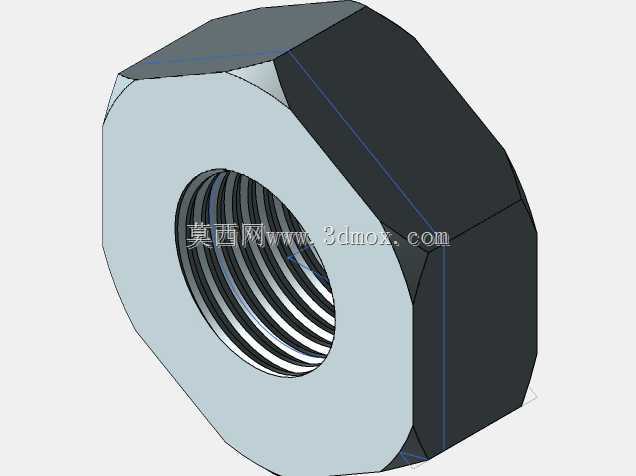

　　手柄与阀芯的连接部位做了扁位防转设计，不会出现长期开关后手柄与阀芯相对打滑的失效问题。阀芯采用通孔式球体结构，建模时保证了球体通孔与管路通径的同轴度，全开状态下流体阻力极小，不会出现通径缩口导致的流阻增大问题，球体与阀体之间的密封槽位置完全匹配常规聚四氟乙烯密封垫的安装尺寸，密封槽的深度、宽度公差都按照实际密封件的压缩量要求设置，能保证装配后密封面的预紧压力处于合理区间，既不会因为压缩量过大导致开关力矩超标，也不会因为压缩量不足出现介质渗漏。阀杆部位的密封结构做了多层台阶设计，对应实际产品中的填料密封安装空间，阀杆顶部的压帽结构采用外六角外形，方便后期维护时调整填料的压紧力，不需要拆解整个阀体就能完成密封件的更换作业。

　　整个模型的所有倒角、圆角特征都对应实际加工的工艺要求，没有出现无法加工的尖锐棱角，阀体的壁厚设置完全满足低压工况下的强度要求，建模时已经预留了足够的加工余量，结构设计人员可以直接基于这个模型做管路系统的装配干涉检查，也能直接导出工程图用于生产加工参考。在小型供水系统中，这款阀门可以直接安装在支路管路上做通断控制，在气动设备的气源处理支路中，也能作为支路截止阀使用，开关操作只需要扳动手柄90度就能完成状态切换，操作力矩小，现场人员不需要借助额外工具就能完成开关操作，手柄的红色外观也能在复杂管路布局中快速识别阀门位置，避免误操作。
