五辐双片式汽车轮毂结构设计

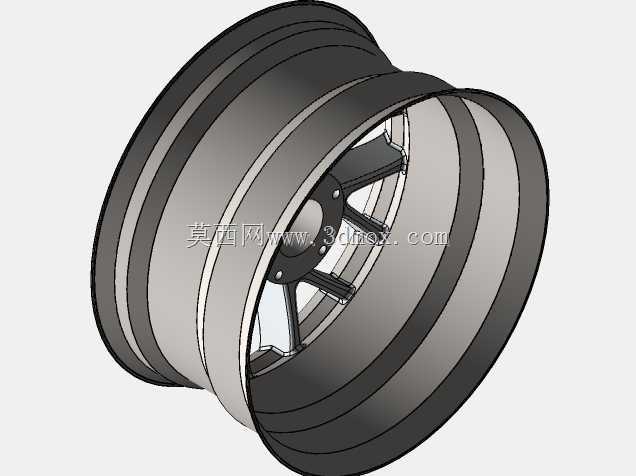

　　该轮毂模型围绕乘用车行走系统的承载与装配需求展开，采用轮辋与轮辐组合的双片式结构思路，轮辋部分保留了完整的胎圈座、凸缘和槽底轮廓，能够为无内胎轮胎提供稳定的径向支撑与轴向限位，轮辐则采用五组分叉式筋条从中心安装盘向外延伸，在控制整体重量的同时保证辐条间的通风间隙，为制动盘散热预留气流通道。

　　从实际装车边界看，中心安装盘设置了螺栓孔分布圆与中心定位孔，安装面留有足够的贴合平面，可与转向节或后桥轮毂轴头形成可靠配合；辐条背面与轮辋内壁的过渡区域做了连续圆角处理，避免应力集中在焊缝或连接处。轮辋宽度、直径以及偏距的取值直接决定轮胎选型、轮拱间隙和转向时的干涉边界，设计时需要同步校核减震器上座、制动卡钳以及悬架摆臂在极限跳动、最大转向角下的空间距离，不能只关注外观造型。

　　在整车应用中，这类轮毂既要承受整车垂向载荷，又要传递驱动力、制动力矩以及转弯时的侧向力。轮辐筋条的截面厚度、拔模角度和螺栓孔周围的加强区域，直接影响弯曲疲劳和径向疲劳性能；轮辋卷边和胎圈座的尺寸精度则关系到轮胎气密性与高速行驶时的动平衡。建模过程中，轮辋回转特征与轮辐实体特征分开构建，有利于后续调整偏距、孔位数量和辐条造型，也便于对关键区域进行网格划分和强度校核。

　　外观面上，辐条表面采用了深浅交错的型面，外侧轮辋保留清晰的唇边层次，既满足视觉上的立体感，也兼顾铸造或锻造后的加工余量。中心区域预留了气门嘴穿过位置以及装饰盖安装空间，背面则考虑了平衡块粘贴、卡钳避让和拆装工具操作空间。整体结构没有多余装饰件，所有曲面和筋条都服务于承载、散热、装配和轮胎匹配，适合用于底盘行走部件选型、轮毂结构方案比对以及整车数模装配验证。
