机用精密平口台虎钳结构设计

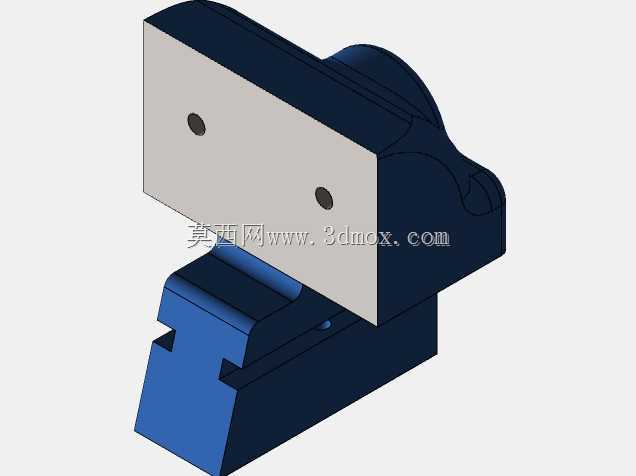

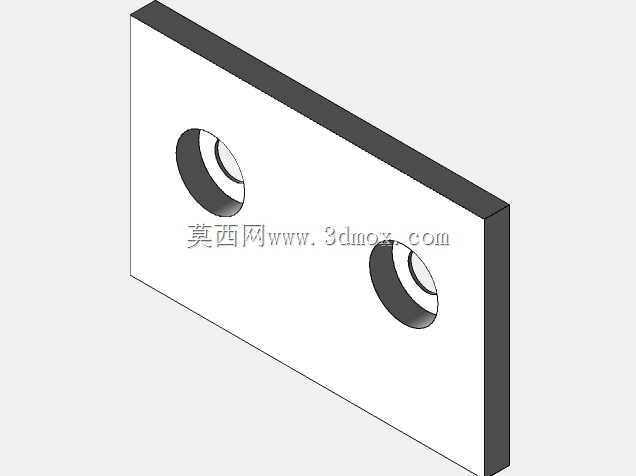

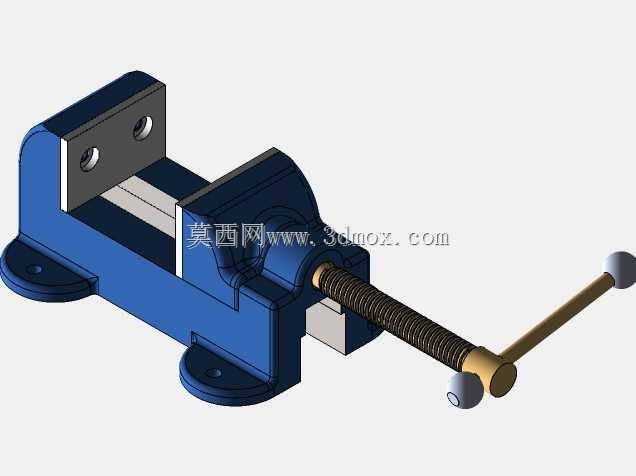

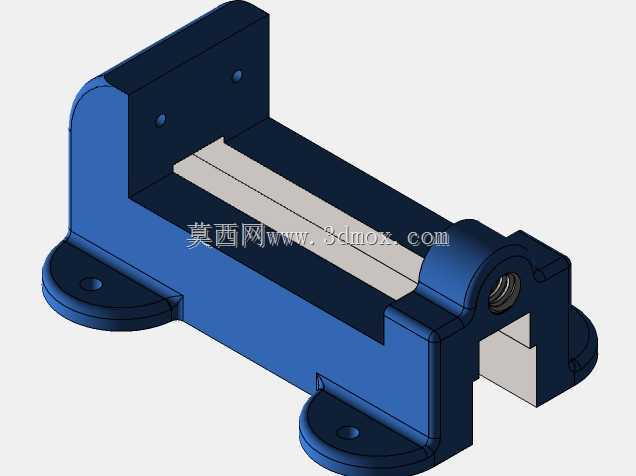

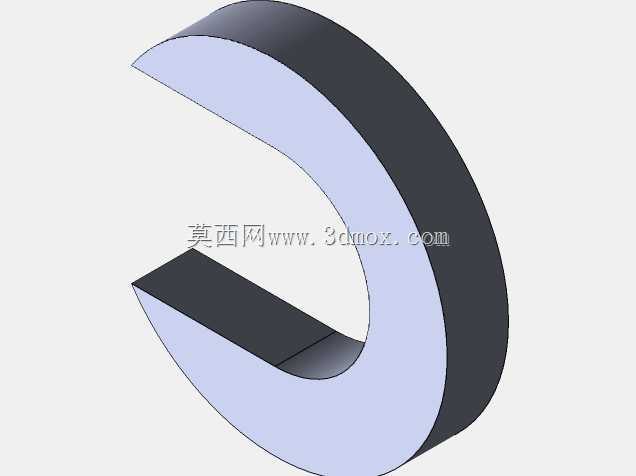

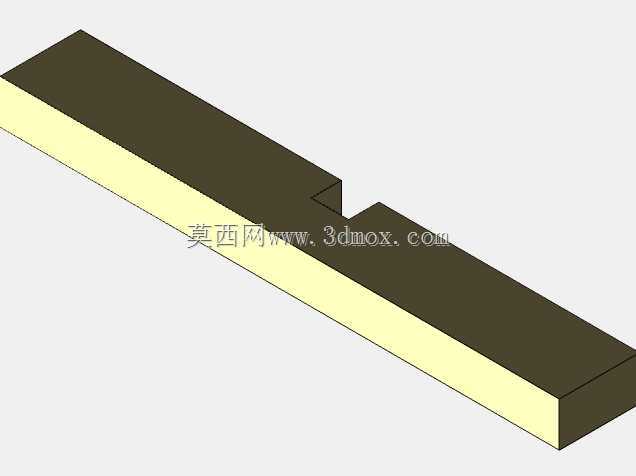

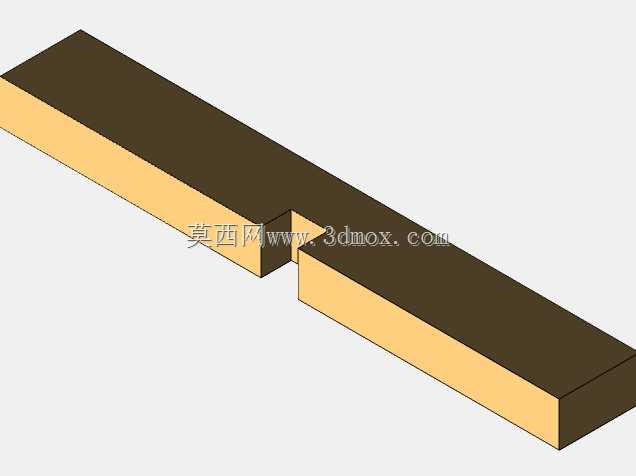

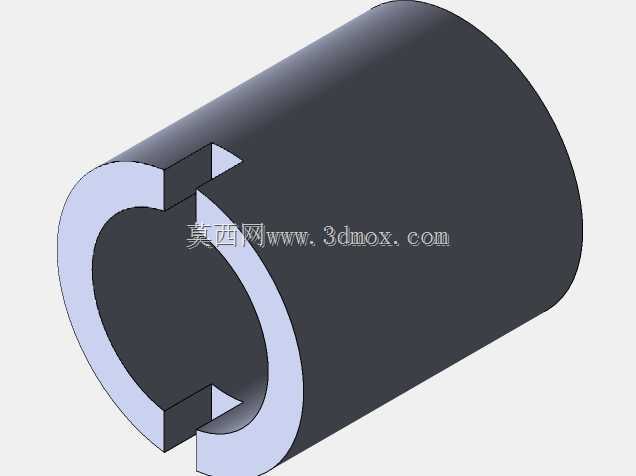

　　该模型呈现的是一种固定式机用平口虎钳，整体由固定钳身、活动钳身、钳口铁、丝杠、螺母、手柄及底座组成，属于金属切削加工和钳工装配中最基础的夹紧工装。其核心作用是在铣削、钻孔、攻丝、修配、测量等工序中约束工件自由度，使工件在切削力作用下保持确定位置，避免因振动或位移造成尺寸超差。从结构布置看，固定钳身与底座采用一体化铸造思路，底部预留安装孔，可通过螺栓固定在机床工作台或钳工台上；活动钳身沿固定钳身导轨面做直线往复运动，导轨配合面承担主要侧向载荷，设计时需控制配合间隙，既要保证滑动顺畅，又要抑制夹紧时的上抬与偏转。钳口部分设置可更换钳口板，板面加工有交叉网纹以增大摩擦系数，磨损后可单独拆换，延长主体寿命。

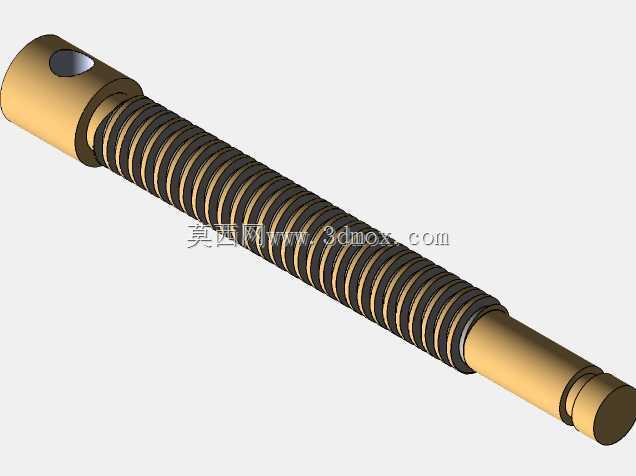

　　夹紧动作通过梯形丝杠与固定在活动钳身上的螺母实现，转动手柄后，丝杠将旋转运动转化为活动钳身的直线进给。梯形螺纹具备较好的对中性、承载能力和自锁性能，在手动夹紧工况下能够维持夹持力，不会因振动轻易松脱。手柄端部采用球头结构，便于操作者从不同角度施力；在需要较大夹紧力时，可借助加力杆增大力矩，但结构设计上仍以常规手动操作为边界，避免过载导致丝杠或钳身变形。实际应用中，这类虎钳常配合铣床、钻床、加工中心或检验平台使用，适合夹持规则方形、矩形坯料，也可通过平行垫铁、V形块等辅具扩展对圆棒料和异形件的装夹能力。安装边界方面，底座轮廓决定其在工作台上的占用范围，固定孔间距需与T形槽或预留螺栓位置匹配；钳口高度、

　　最大张开量和喉深直接影响可容纳工件的尺寸范围，选型时应结合坯料规格、刀具行程和工作台空间综合判断。三维建模时需重点表达丝杠与螺母的旋合关系、活动钳身与导轨的配合面、钳口板的定位销与紧固螺钉，以及底座安装孔位置。这些细节不仅用于外观展示，更可用于检查运动干涉、评估装配顺序和生成工程图。对于结构设计人员而言，该模型可作为手动夹紧机构的典型案例，进一步延伸出液压增力、气动快速夹紧、转角缸压紧等变体方案；对于设备选型人员，则可据此核对夹持范围、安装尺寸和受力路径，判断其是否满足具体工序的刚性与精度要求。
