山地自行车辐条轮组带深齿越野轮胎结构

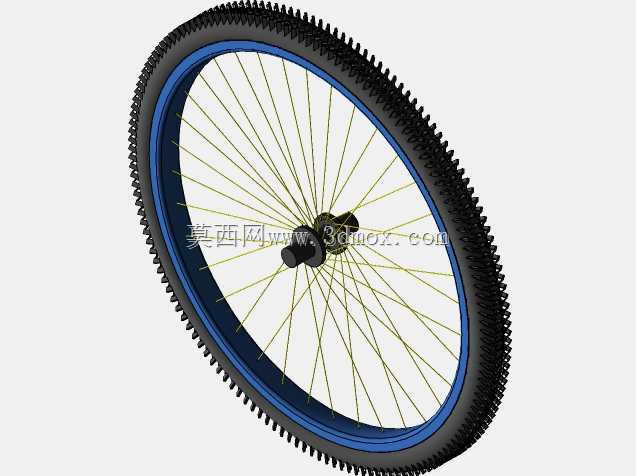

　　该轮组模型围绕非铺装路面骑行工况建立，重点表达山地车轮毂、辐条、轮圈、轮胎与花鼓之间的装配关系，可用于整车结构校核、行走系统方案展示以及零部件干涉检查。模型中轮胎采用密集块状深齿纹，胎齿高度与排布方向体现抓地取向，适合泥土、碎石、林地等低附着路面；胎体截面较宽，能够在较低胎压下增加接地面积，缓冲冲击并降低打滑概率。轮圈为蓝色薄壁环形结构，截面承担轮胎限位与辐条拉力传递作用，外缘与胎圈配合，内侧通过多根细辐条连接中心花鼓。辐条呈交叉放射布置，数量较多，可将地面冲击分解为轴向与径向载荷，提升轮组侧向刚性与承载稳定性。花鼓位于轮组中心，内部包含轴杆与端部安装结构，外形预留与前叉或后叉配合的边界，轴端尺寸决定车架开档适配范围。

　　建模时需要控制轮圈同轴度、辐条孔位分布以及花鼓轴心位置，否则装配后容易出现辐条长度不一致、轮圈偏摆或轮胎旋转中心偏移。轮胎外圆是整车最大回转边界之一，在车架设计中必须确认前叉腿、后下叉、泥板及碟刹部件不会与其发生接触；深齿胎纹还会增加实际占用空间，转弯和悬架压缩时的安全间隙应一并核算。该结构的设计思路不是单纯追求外观，而是通过轮圈、辐条和花鼓的受力路径，让冲击从胎面传至轴心，再由车架吸收。对于选型人员而言，可依据模型判断轮胎直径、轮圈宽度、花鼓长度和轴杆规格是否满足目标车型；对于结构设计人员，则可进一步细化辐条张紧、轴承布置、碟刹座安装以及快拆或桶轴配合。整体造型保持工程装配状态，各部件层级清晰，能够直接服务于自行车行走系统的三维布局验证。
