农用氨肥施用悬挂式作业机具结构设计

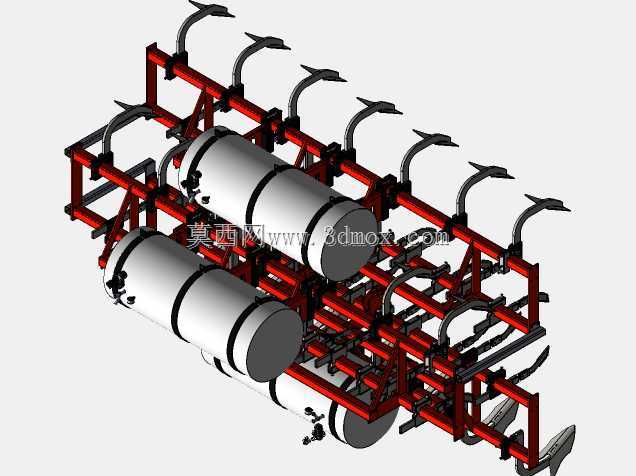

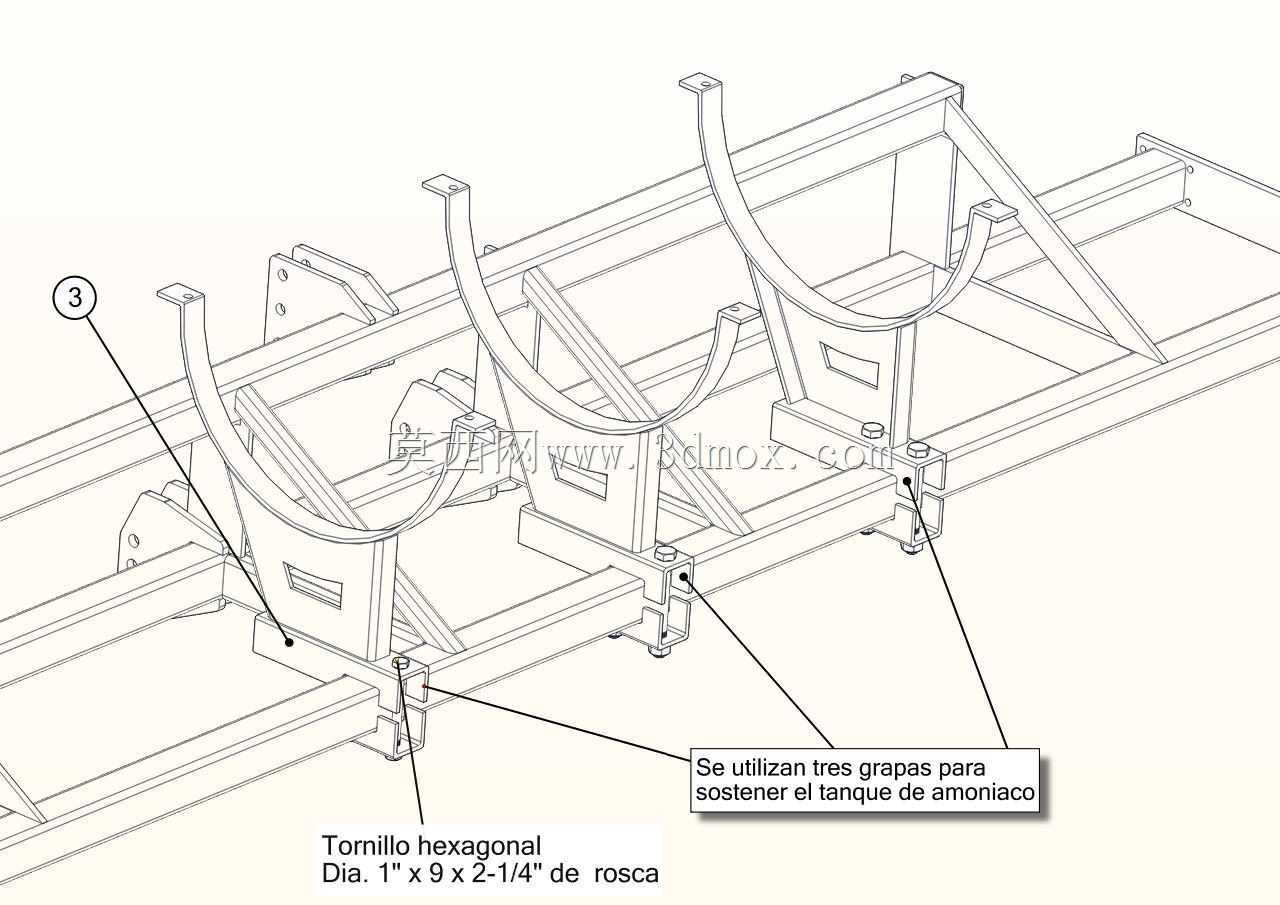

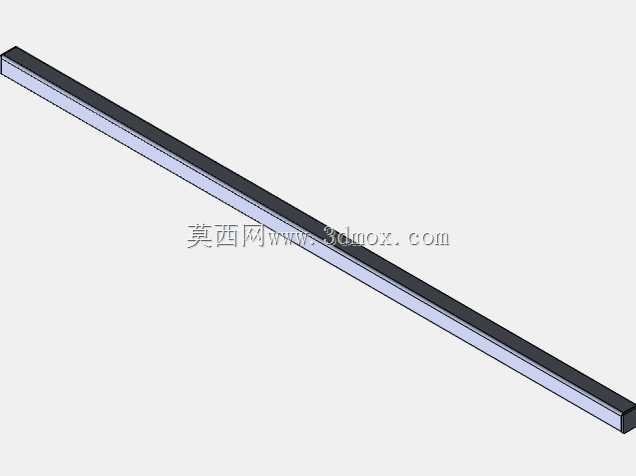

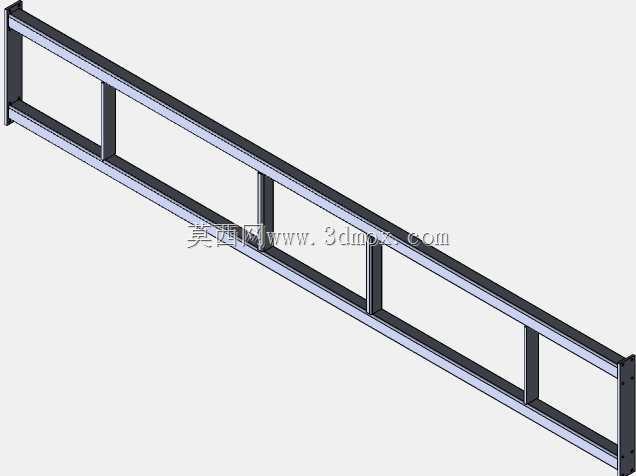

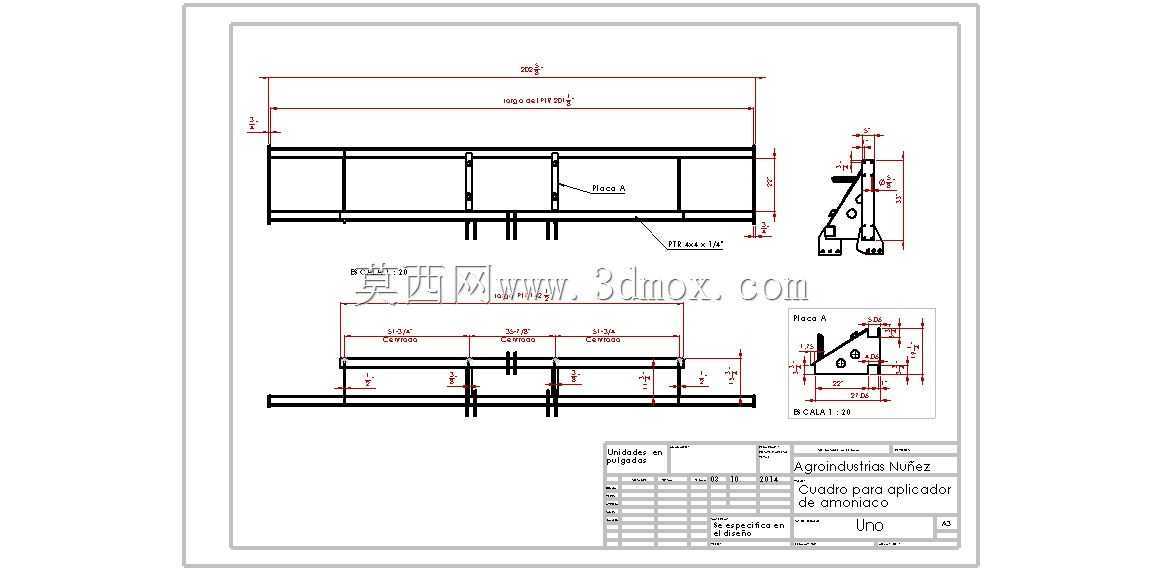

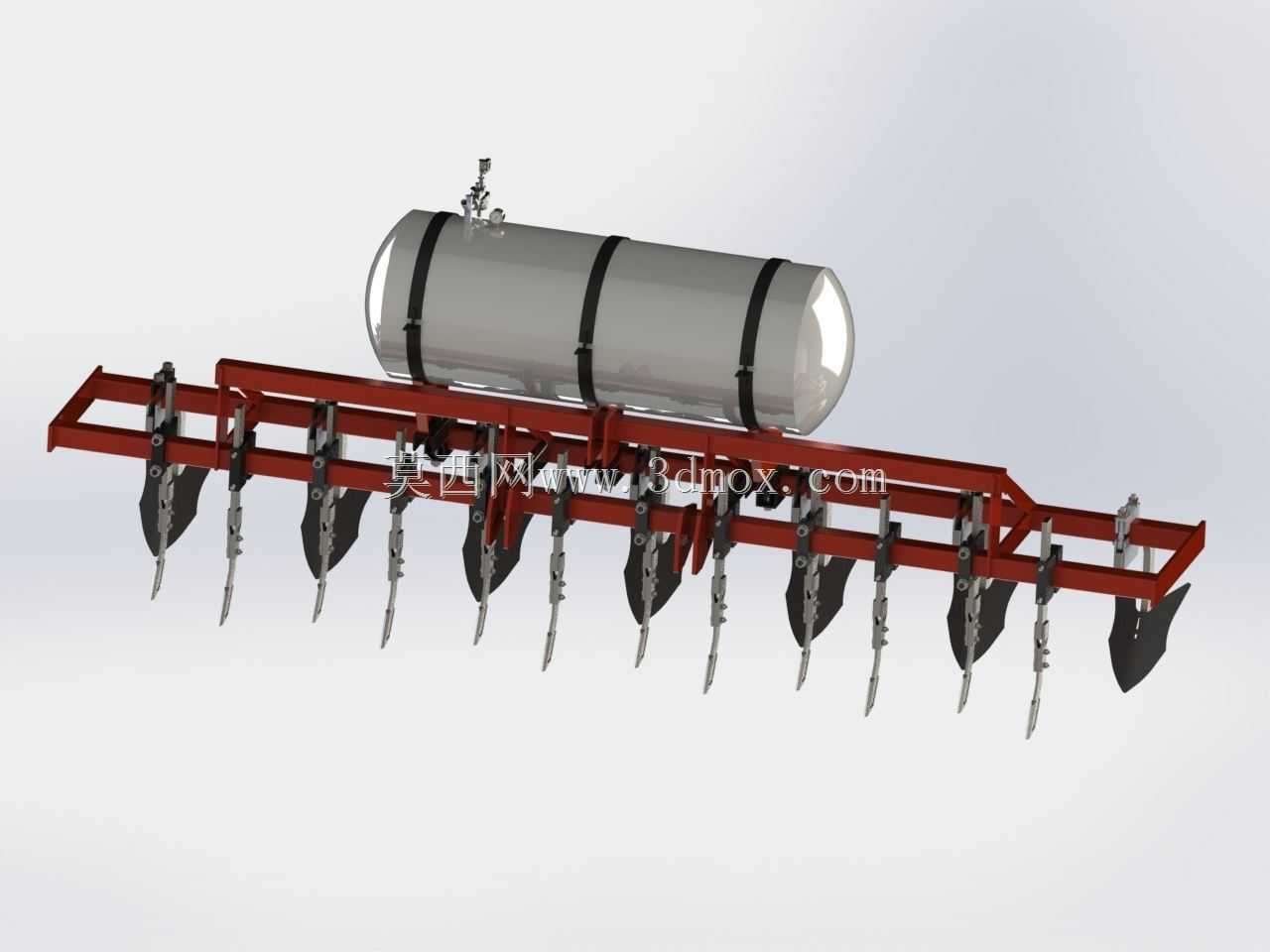

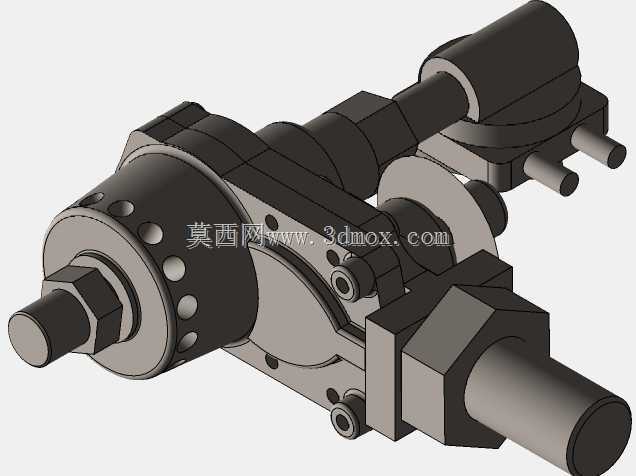

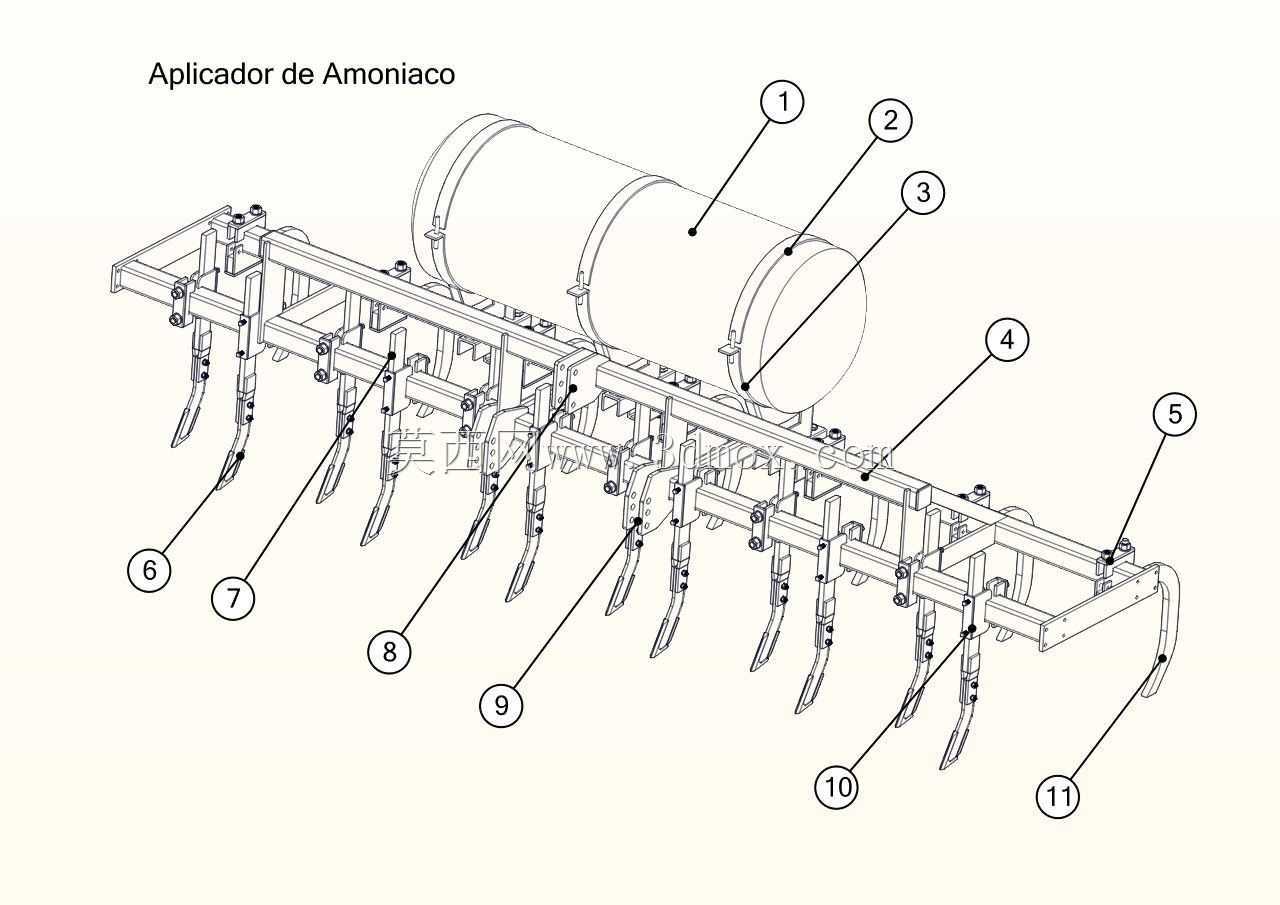

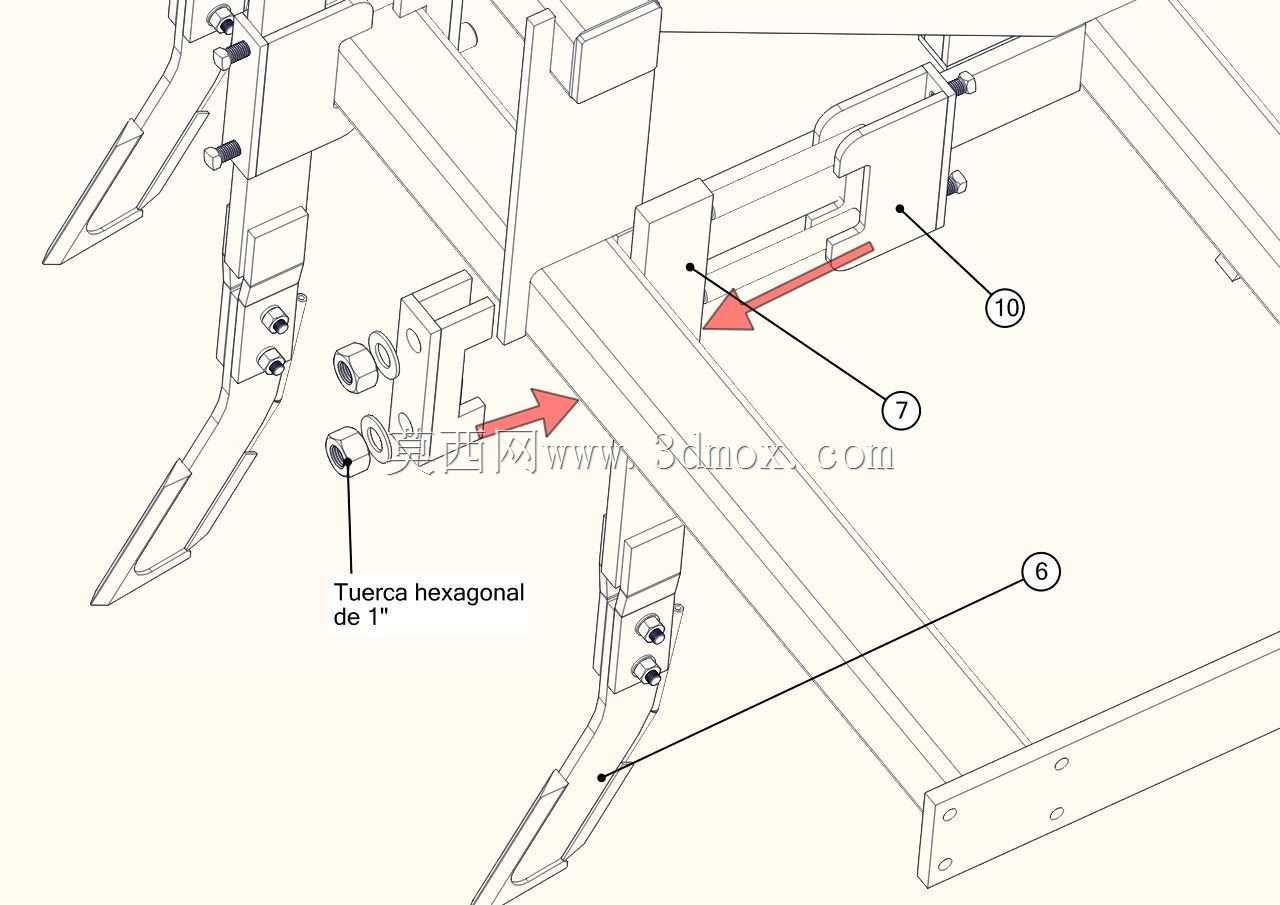

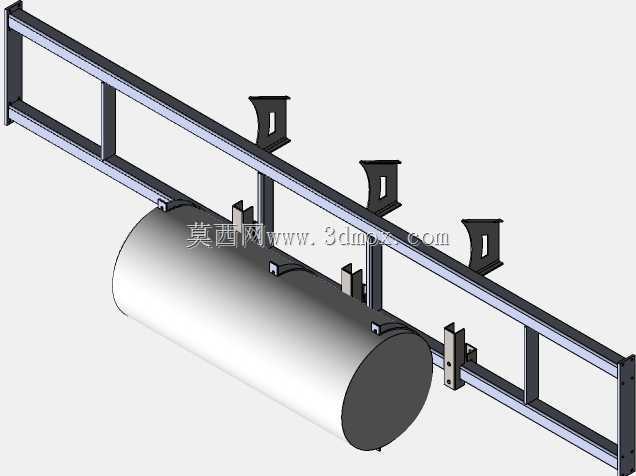

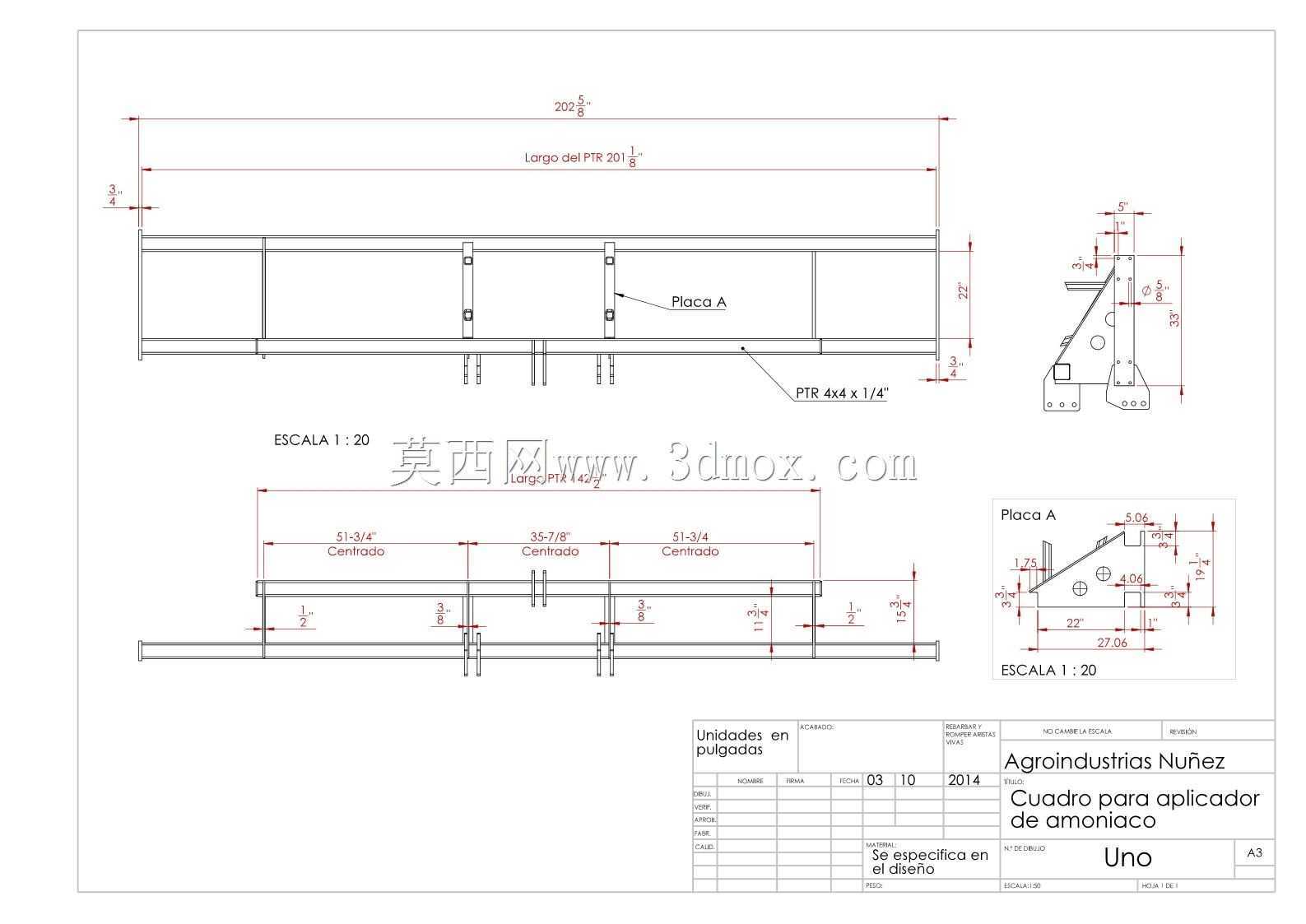

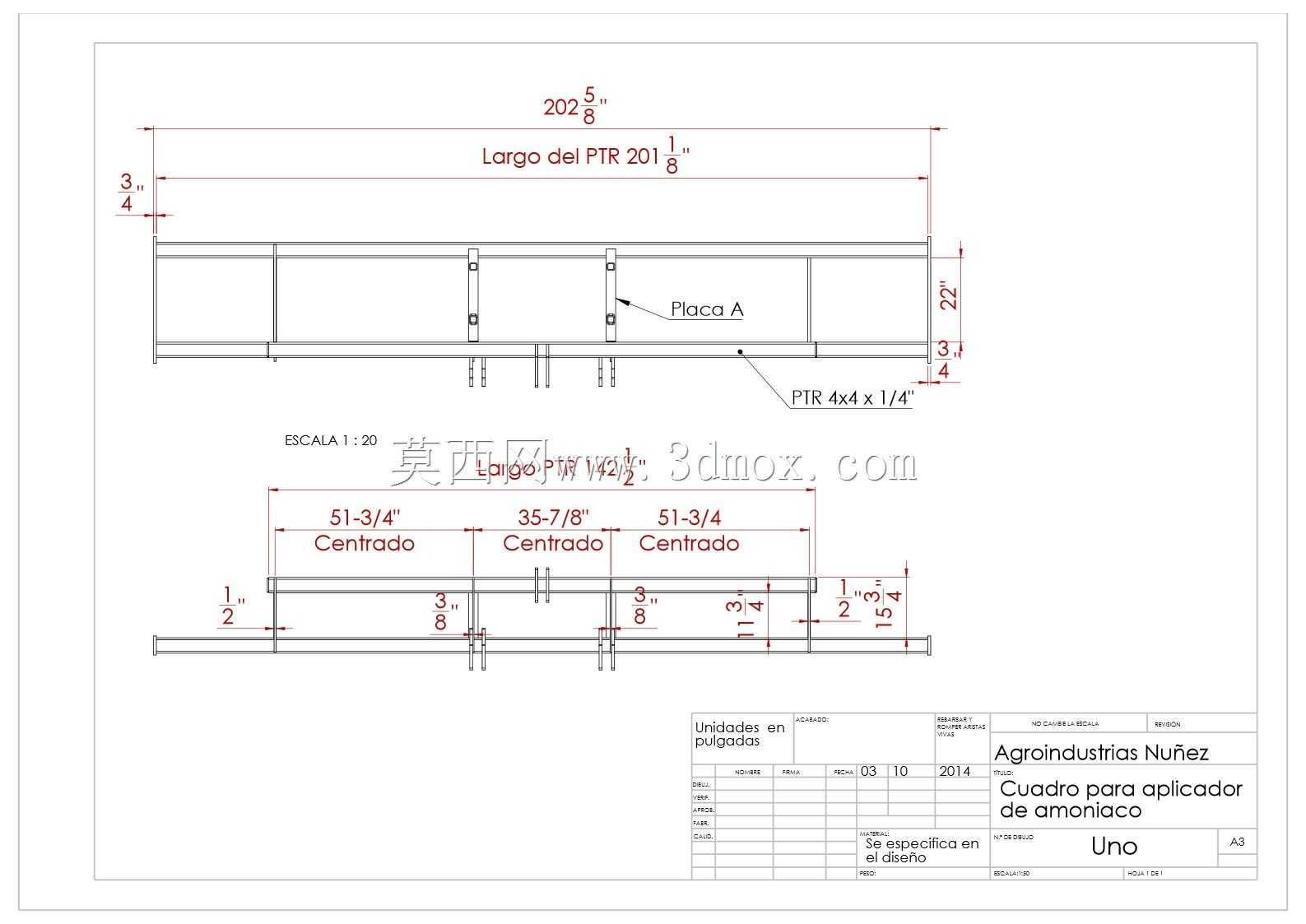

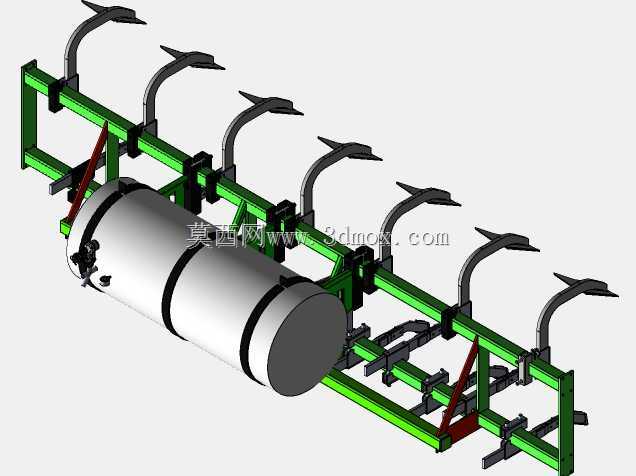

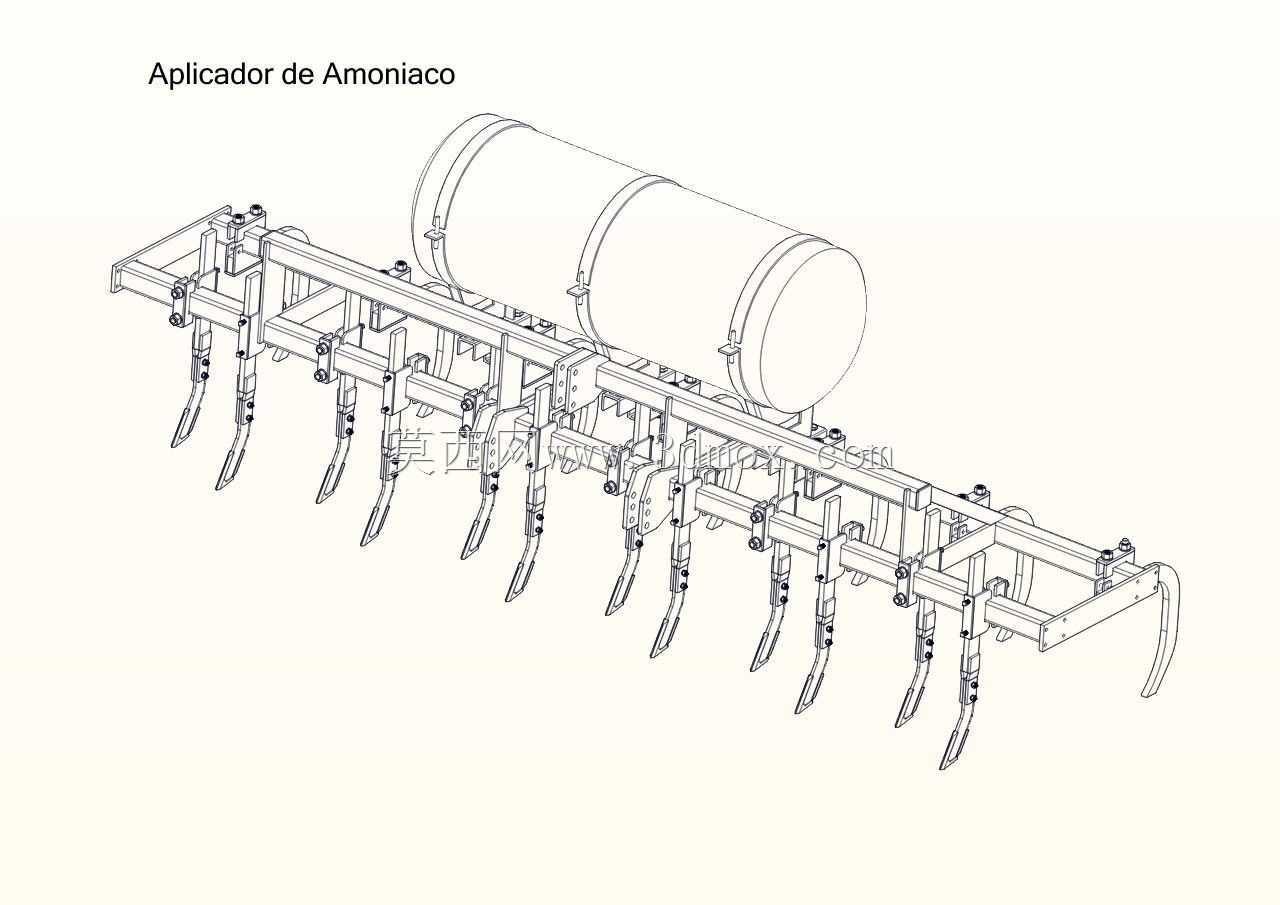

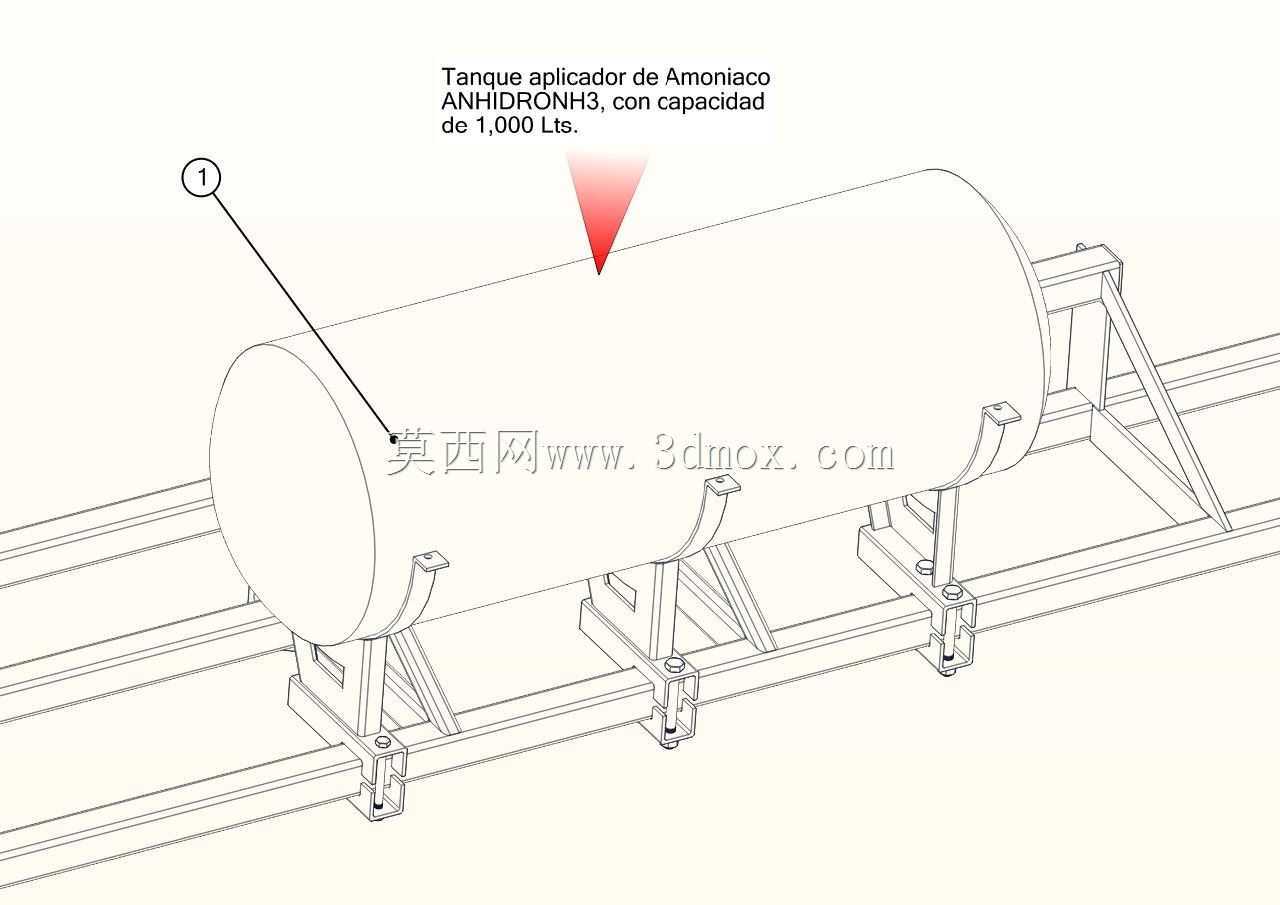

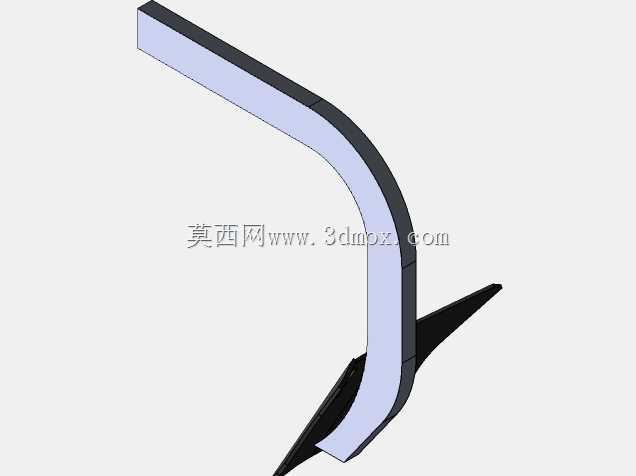

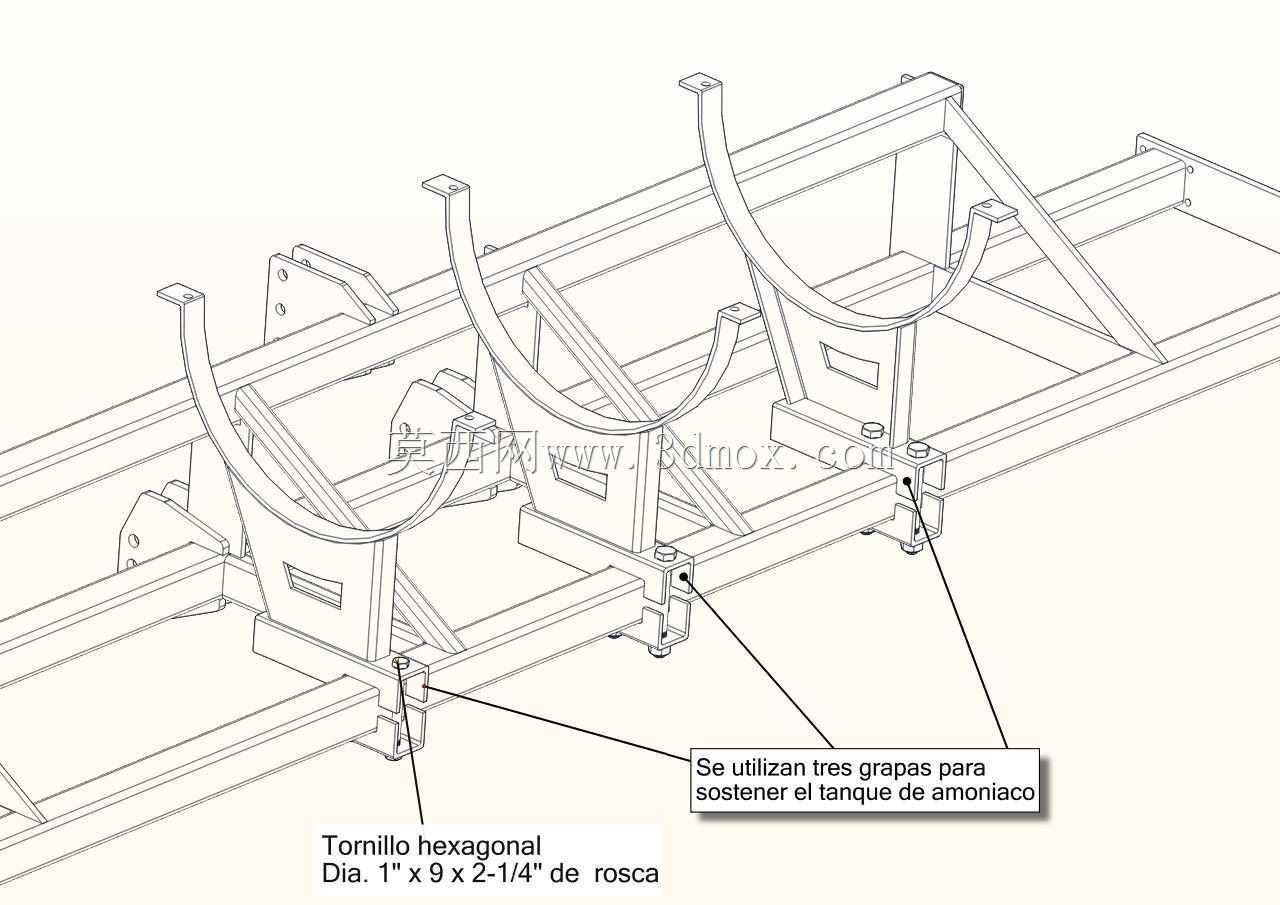

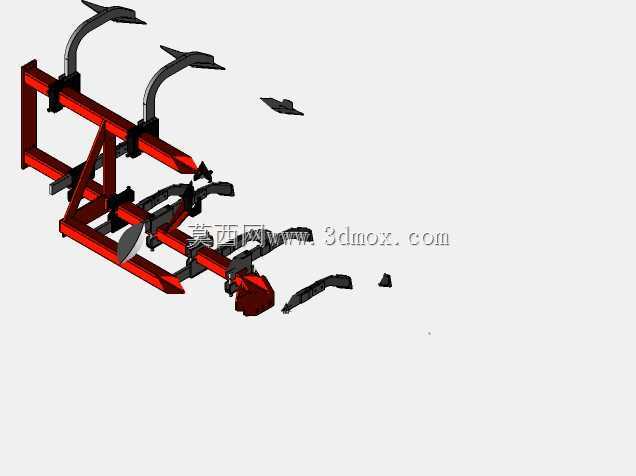

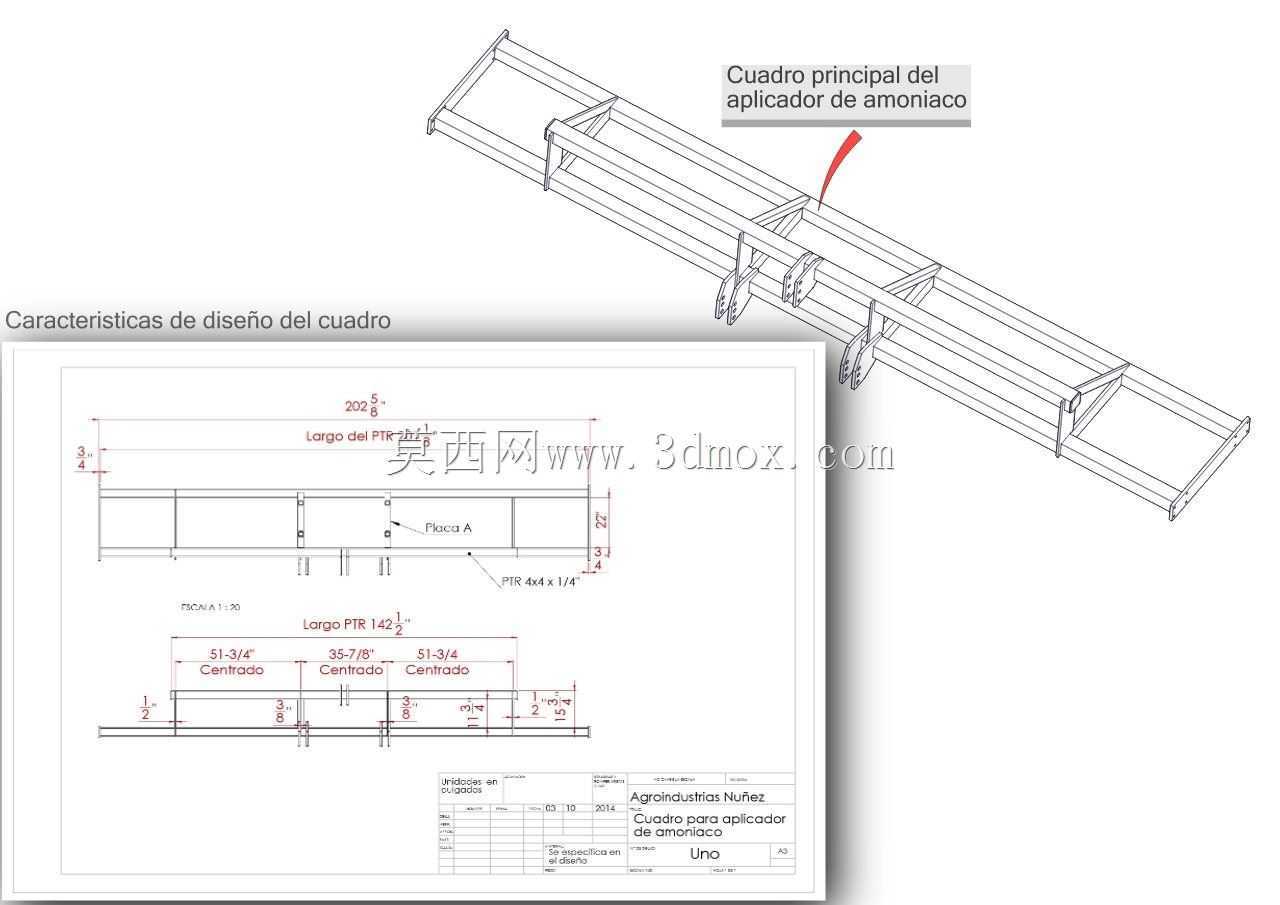

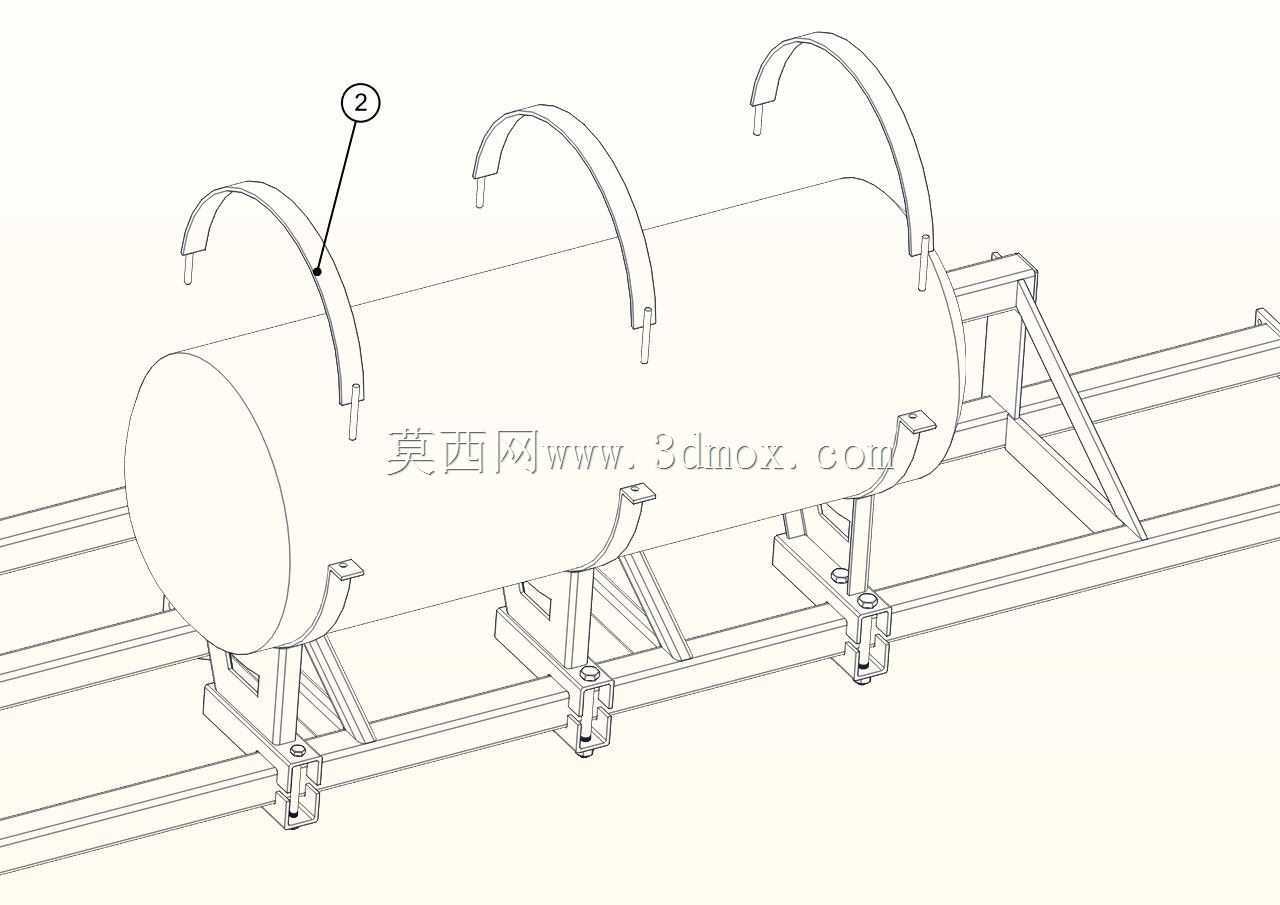

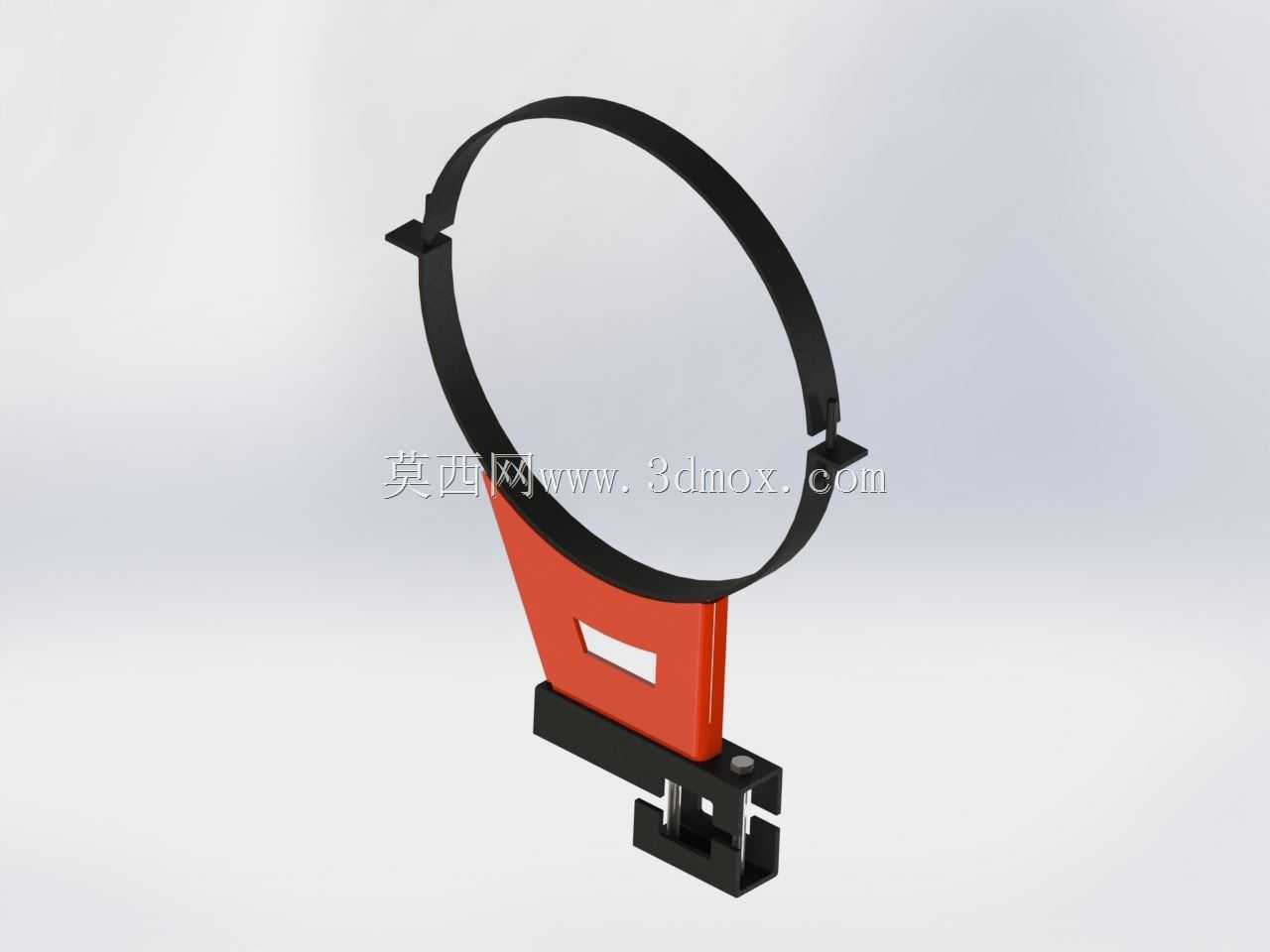

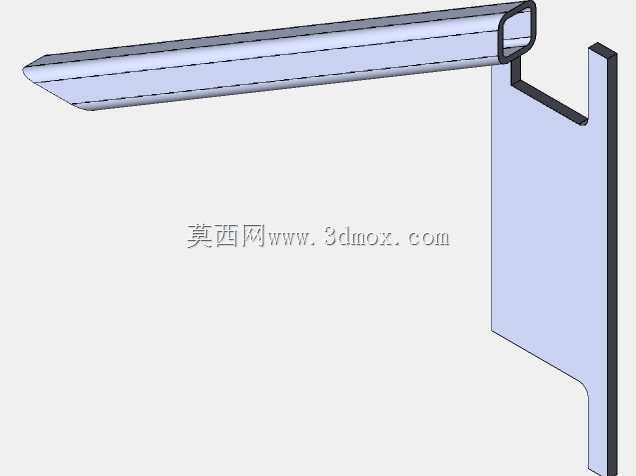

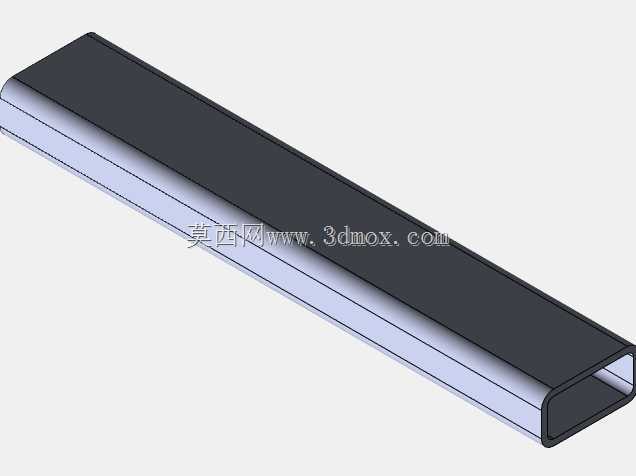

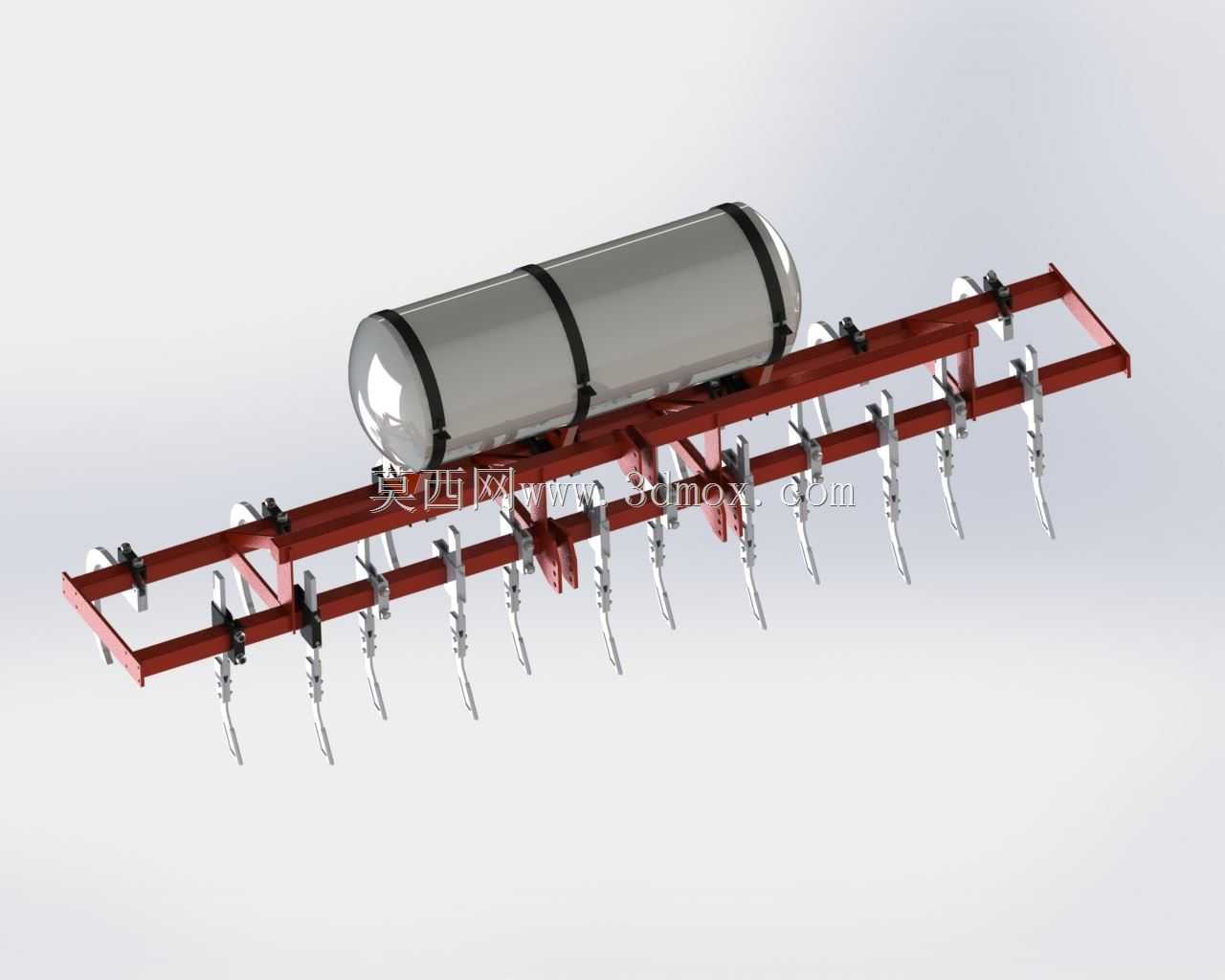

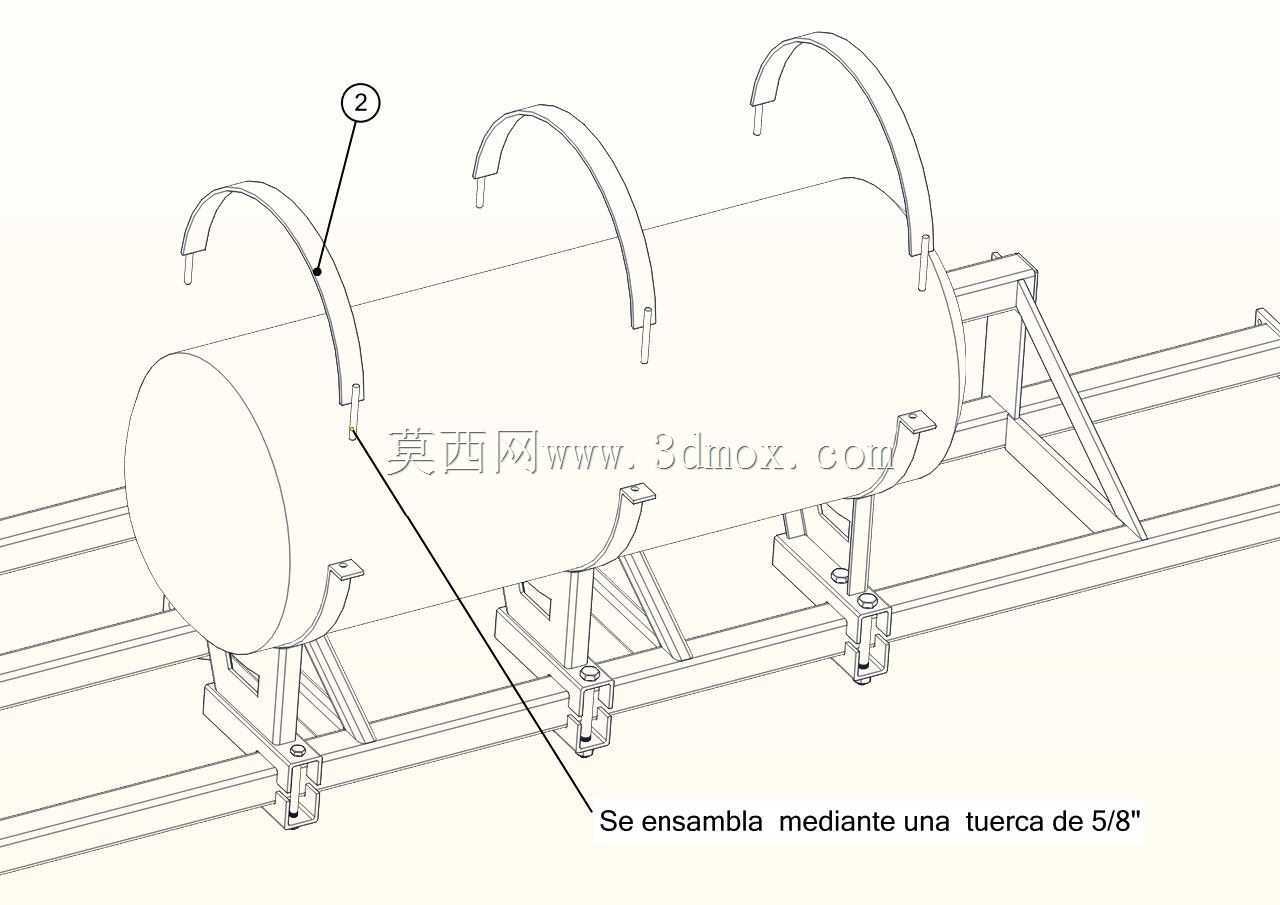

　　该机具为配套大马力拖拉机使用的悬挂式液氨施肥作业装备，主要应用于大田作物种植前的底肥深施环节，可在耕地作业过程中同步完成液态氨肥的精准施入，避免传统表施造成的氨挥发损耗，提升肥料利用率。整机采用框架式主梁结构作为承载主体，主梁选用矩形截面型钢焊接成型，沿作业幅宽方向等距布置多组施肥铲组件，单组铲柄采用弹簧过载保护结构，作业过程中遇到石块、树根等硬质障碍物时可自动抬升避让，避免铲柄变形断裂，通过障碍物后在弹簧预紧力作用下自动复位至作业深度。机架上方设置两个卧式承压储液罐，罐体采用圆弧封头焊接结构，配套进液阀、出液管路、稳压分配器与流量调节组件，可根据土壤肥力、作物需肥特性调整单路施肥量，液态氨通过管路输送至每个施肥铲尾部的出液口，

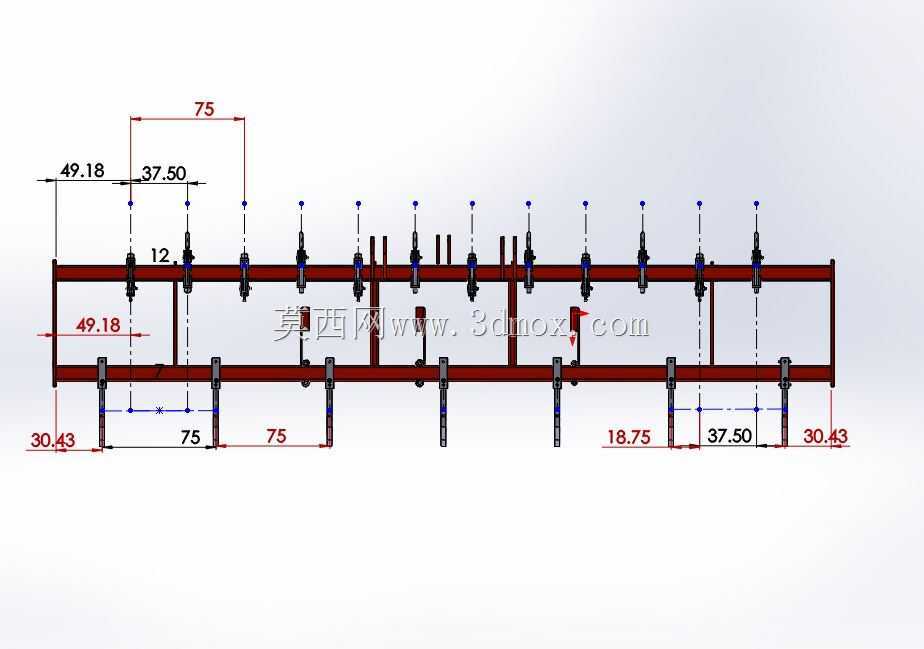

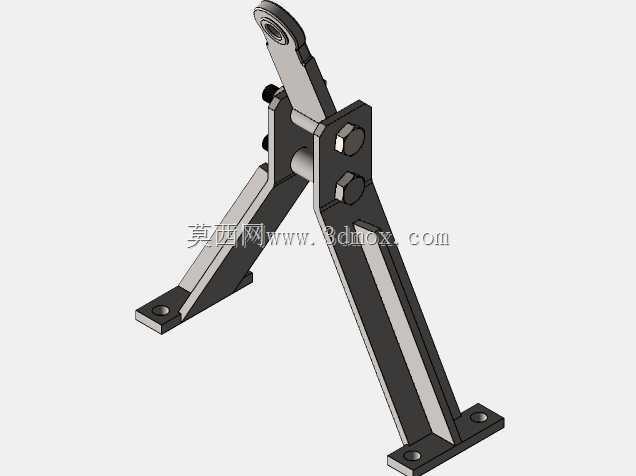

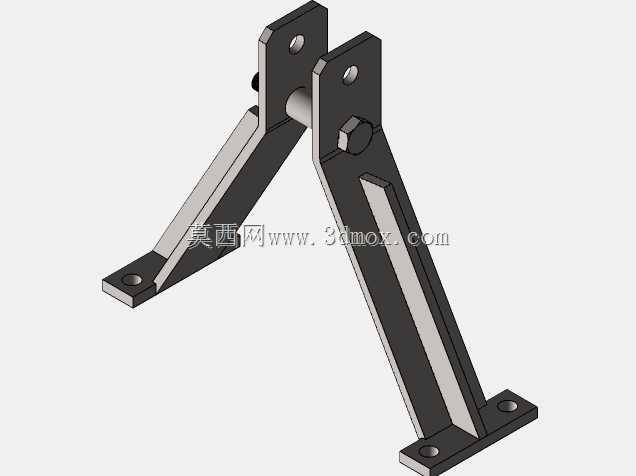

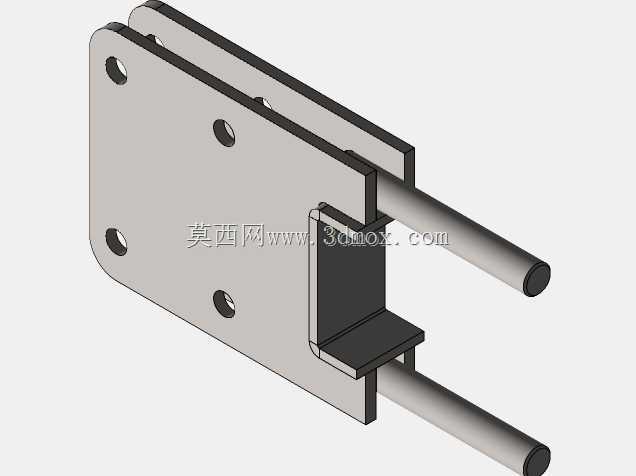

　　直接注入土层下12至18厘米的深度，配合施肥铲的破土导槽结构，可在肥液注入后自动回落土壤覆盖肥层，减少氨素逸散。机具与拖拉机采用标准三点悬挂连接，上挂点与两个下悬挂点的尺寸符合农用拖拉机悬挂接口通用规范，可适配不同功率段的轮式拖拉机挂接，作业时通过拖拉机液压系统控制整机升降，运输状态下整机抬升至距地面30厘米以上的安全高度，满足田间转场与道路通行的离地间隙要求。设计过程中重点考虑了作业幅宽与拖拉机轮距的匹配性，主梁长度覆盖常规垄作模式下的多垄作业需求，相邻施肥铲的间距可根据不同作物的种植行距进行调整，适配玉米、小麦、棉花等多种旱地作物的施肥农艺要求。储液罐的安装位置经过重心校核，满液状态下整机重心位于悬挂点的合理受力范围内，

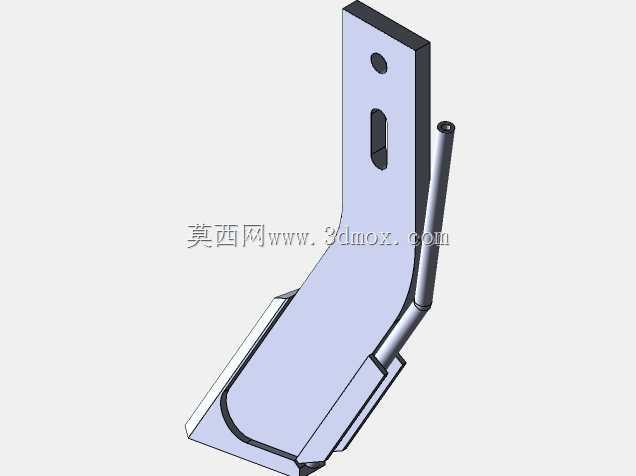

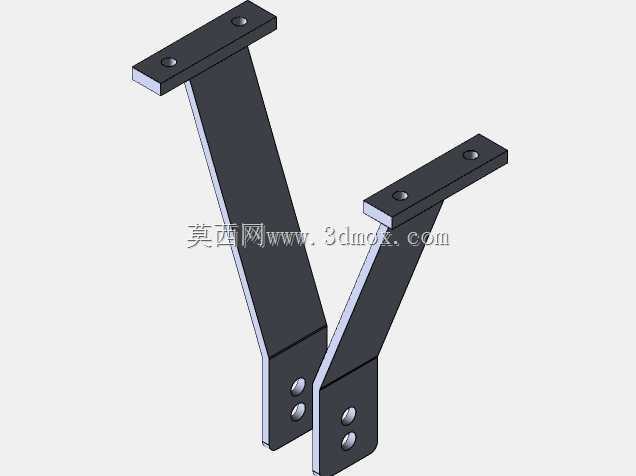

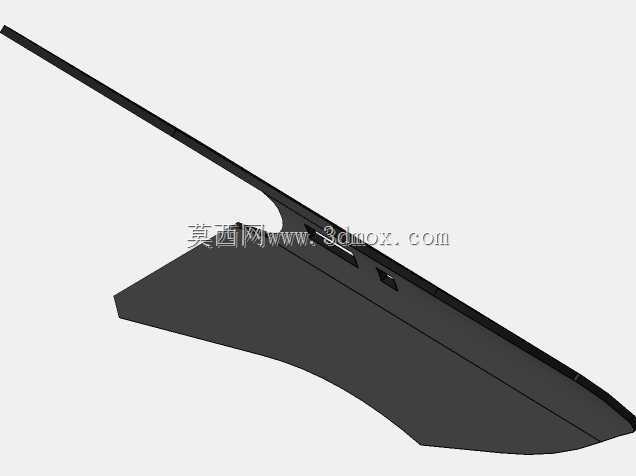

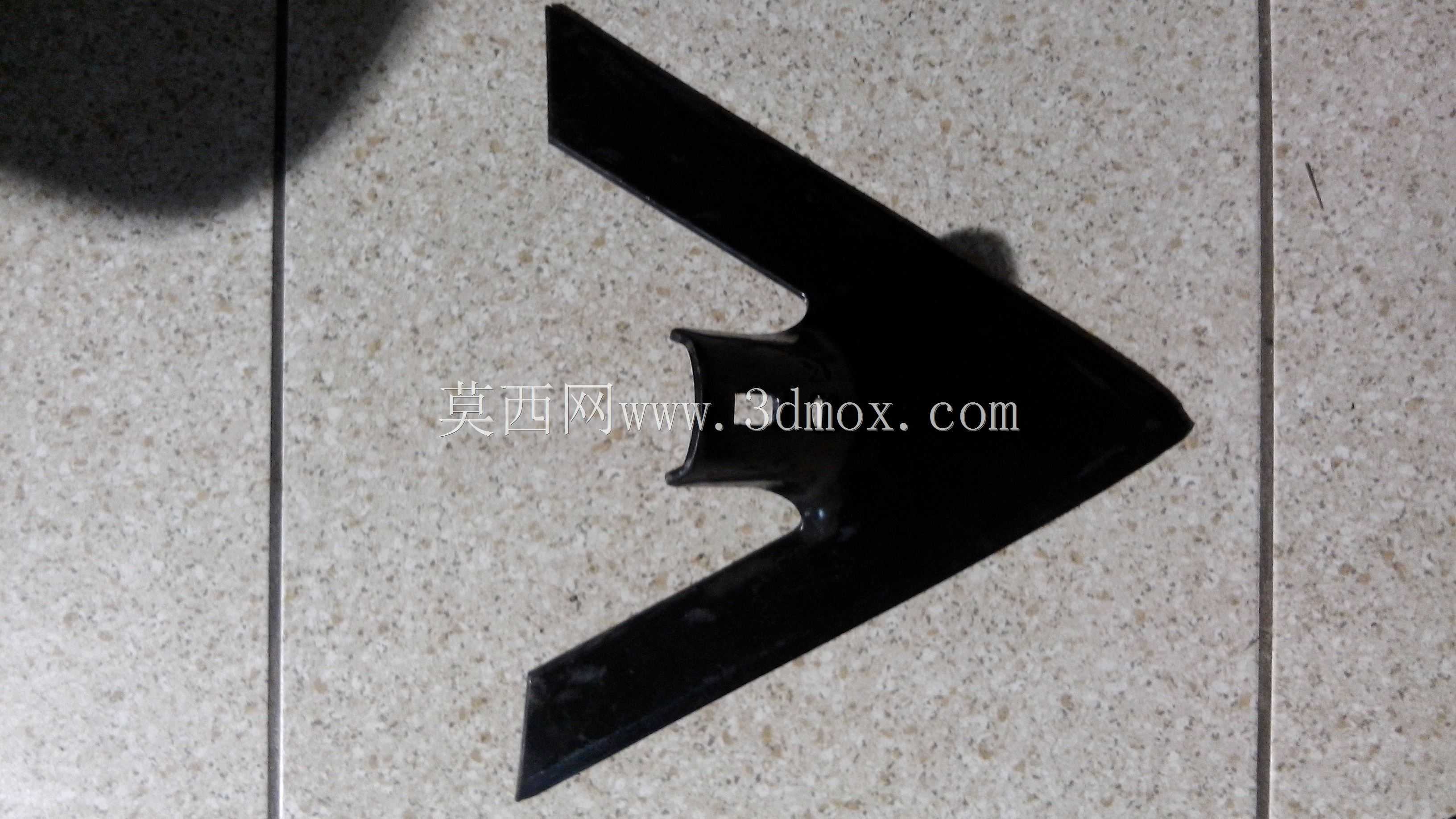

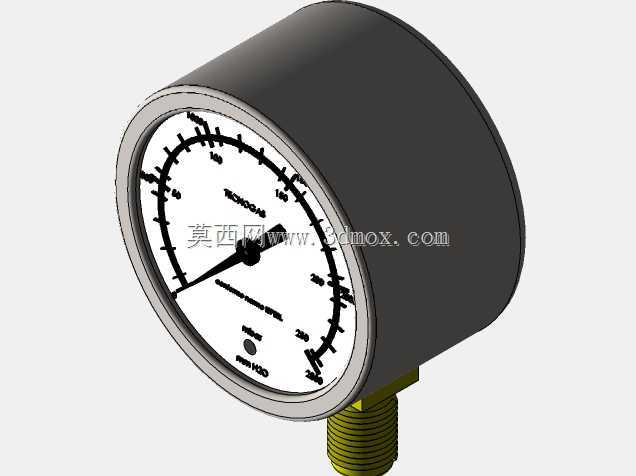

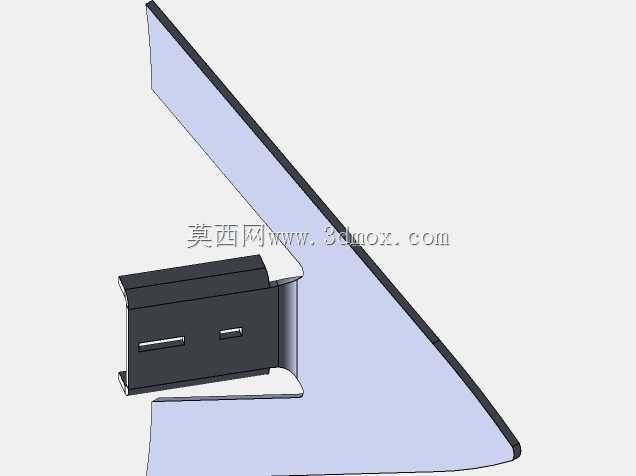

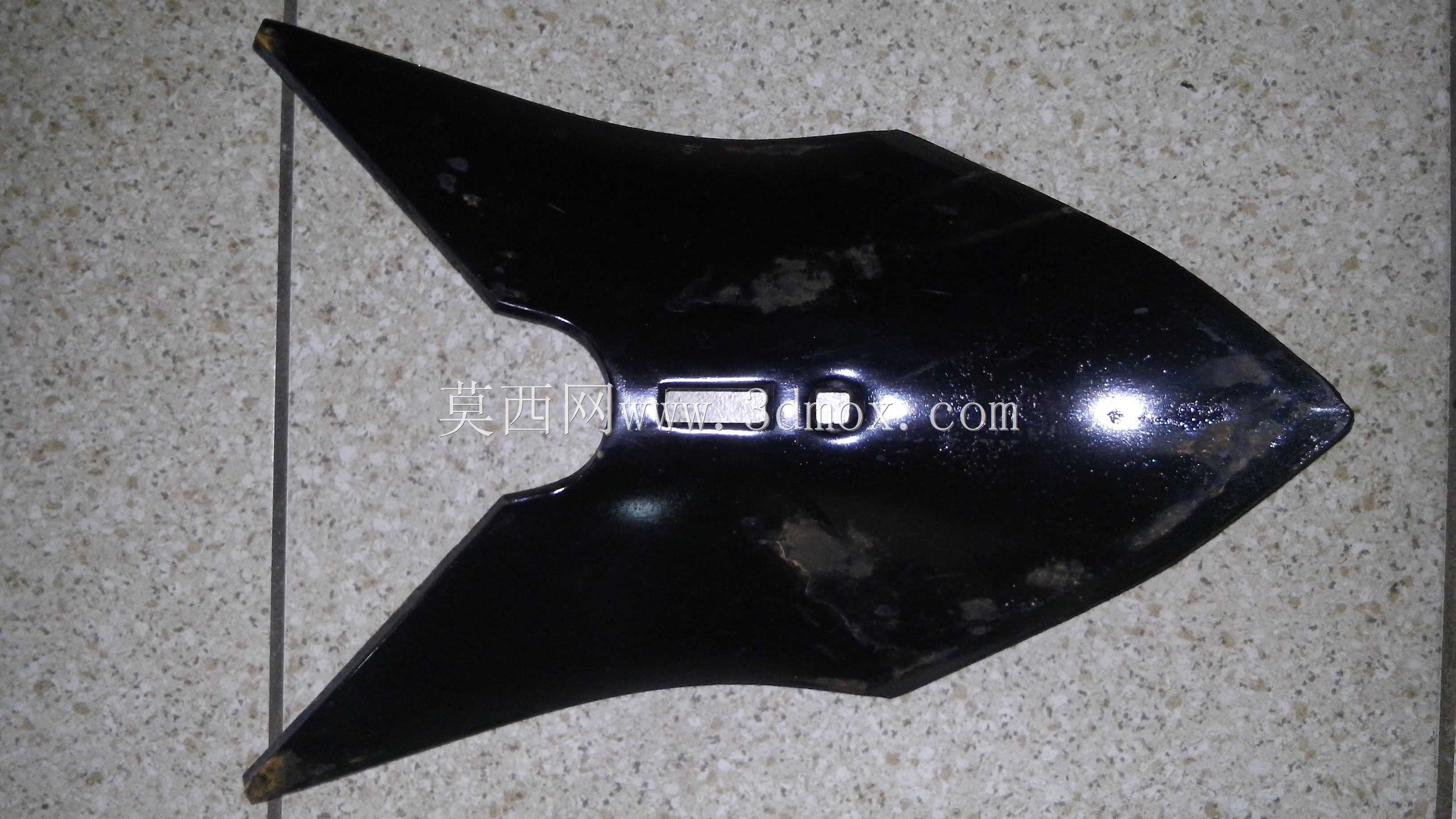

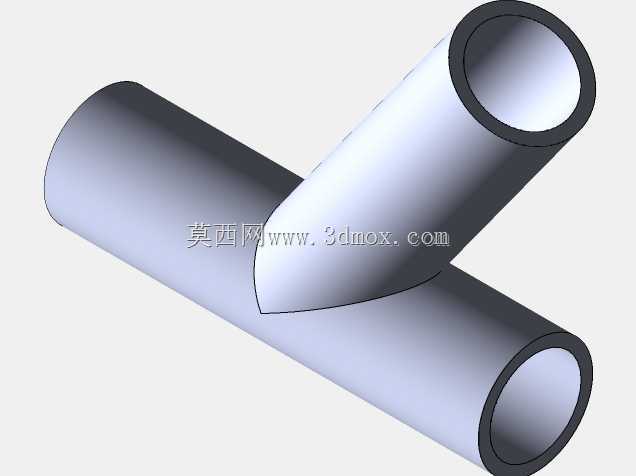

　　避免作业过程中出现机头翘头、行驶稳定性下降的问题，机架两侧设置的限位撑杆可在作业时限制整机横向摆动，保证施肥行的直线度，避免出现漏施、重施的情况。每个施肥铲的入土角度经过多轮田间试验优化，铲尖采用圆弧破茬结构，可在秸秆还田的地块顺利切入土壤，减少秸秆拥堵缠绕的概率，铲柄表面做耐磨处理，降低长期与土壤摩擦造成的磨损量，延长易损件更换周期。管路系统全部采用耐低压腐蚀的专用管材，连接部位设置密封结构，避免液氨泄漏造成的安全隐患，储液罐顶部设置安全阀与压力表，可实时监测罐内压力，当压力超过安全阈值时自动泄压，保障作业过程的安全性。
