块根作物田间采收作业机结构设计

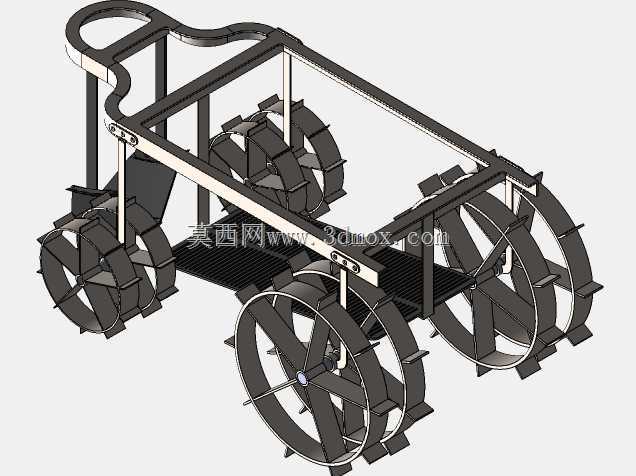

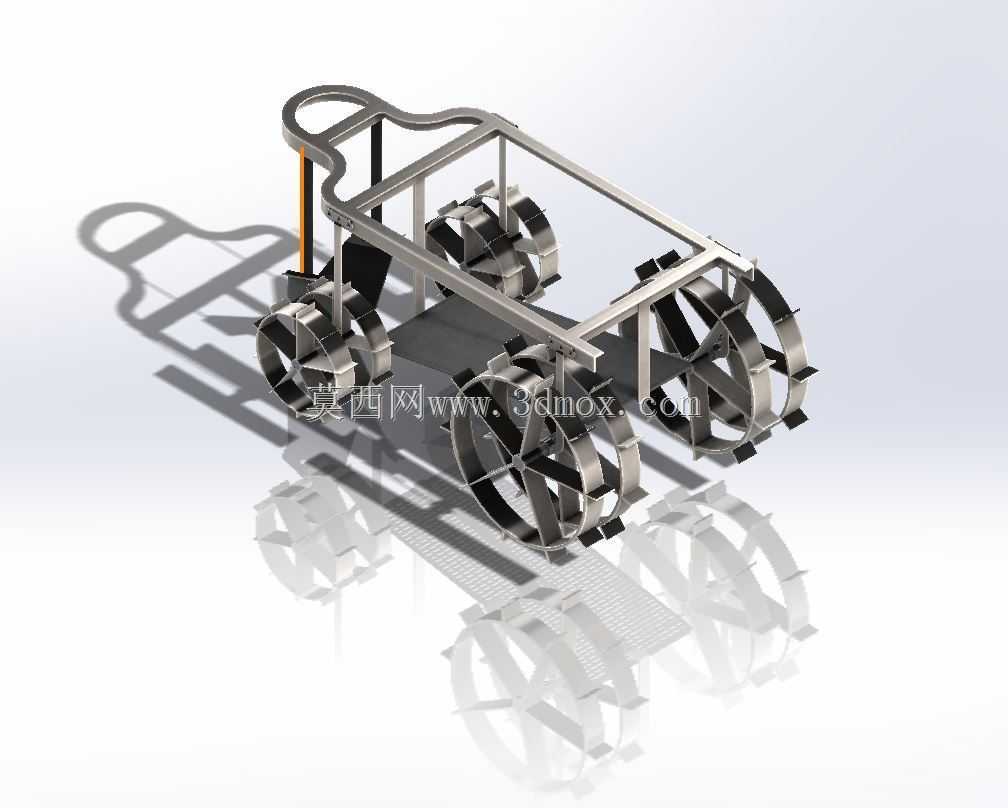

　　块根类作物的田间采收长期面临作业环境复杂、机具通过性要求高、入土部件受力波动大等问题，这款采收作业机的三维结构围绕沙壤土、黏壤土以及浅泥层地块的实际作业需求搭建，整机采用开放式方管焊接机架作为承载基础，前后端布置大直径镂空叶轮作为行走与推进部件，中部预留采收执行机构、输送构件以及动力转接件的安装空间，能够适配马铃薯、红薯、胡萝卜等地下块根作物的垄作采收场景，也可经过局部改型用于浅水塘、滩涂地块的浅根经济作物采收作业。

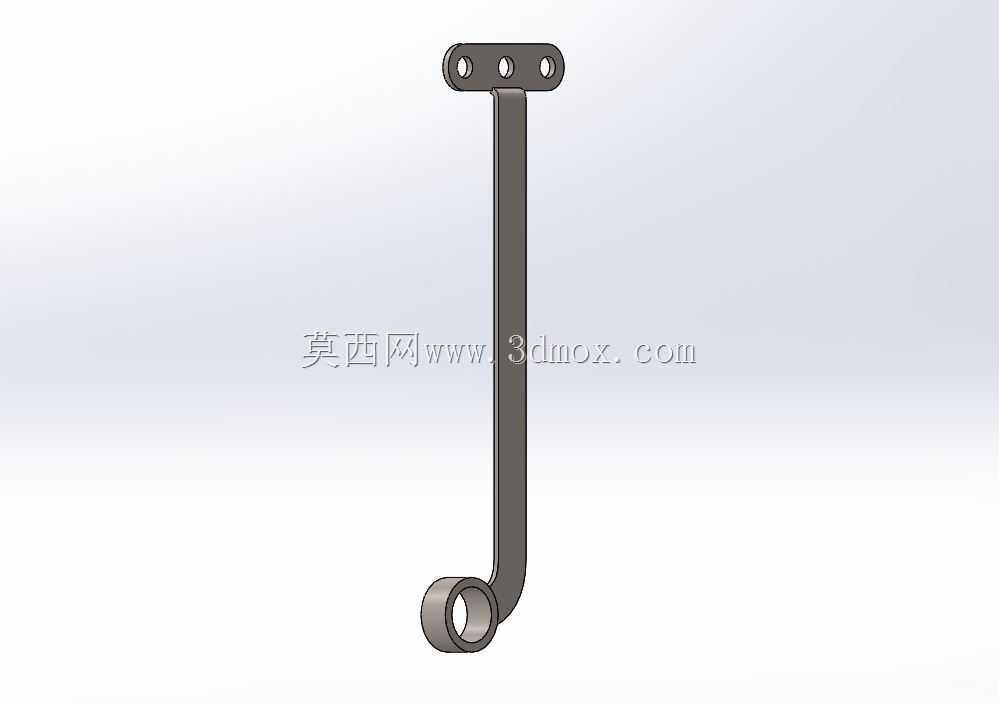

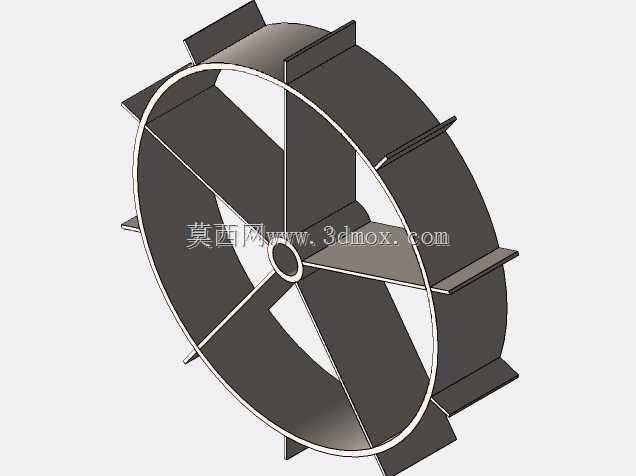

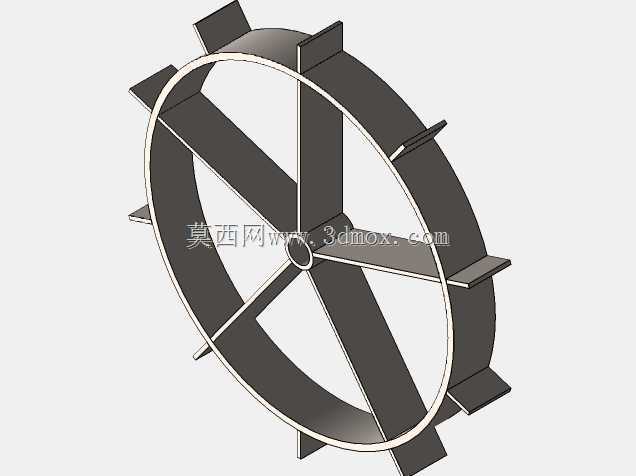

　　从结构布局来看，整机没有采用常规农用轮胎的行走方案，而是选择四组轮缘带弯折拨片的镂空叶轮，单组叶轮由环形轮圈、径向支撑肋板以及周向均布的弧形拨板焊接组成，轮体内部完全镂空，作业时轮缘拨板能够嵌入表层土壤或者浅水层，一方面增大接地面积降低整机对地压强，避免在松软地块出现沉陷打滑，另一方面拨板随轮体转动时可向后拨送土体，为整机提供稳定行进牵引力；叶轮与机架侧梁的连接位置预留了轴承座安装法兰，后续可根据作业垄高调整轮轴安装高度，也可更换不同直径规格的叶轮来适配不同耕深要求。

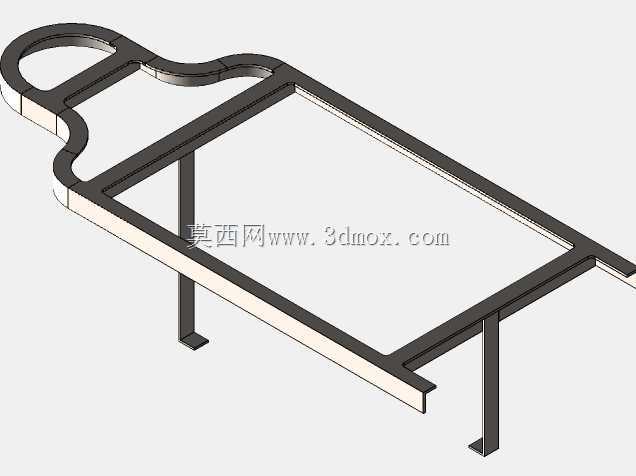

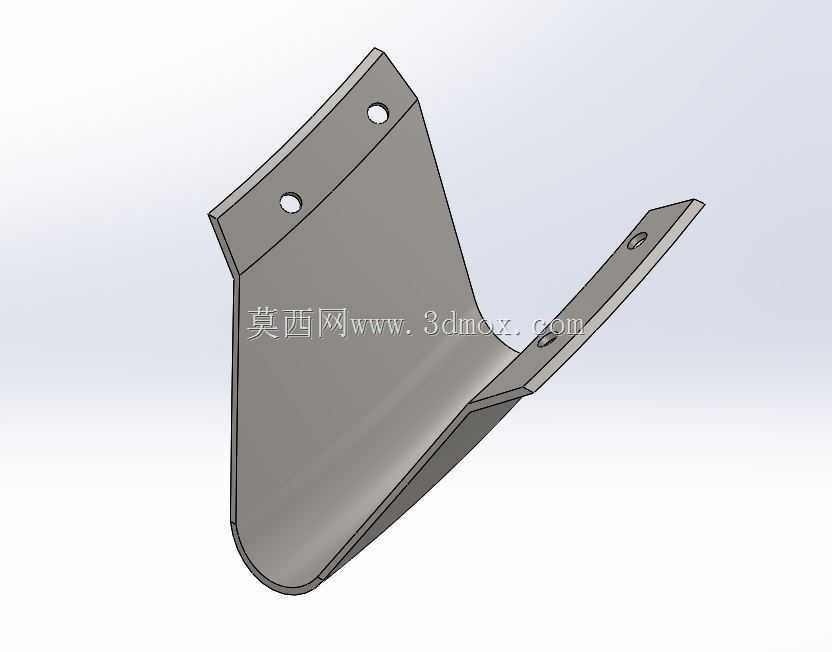

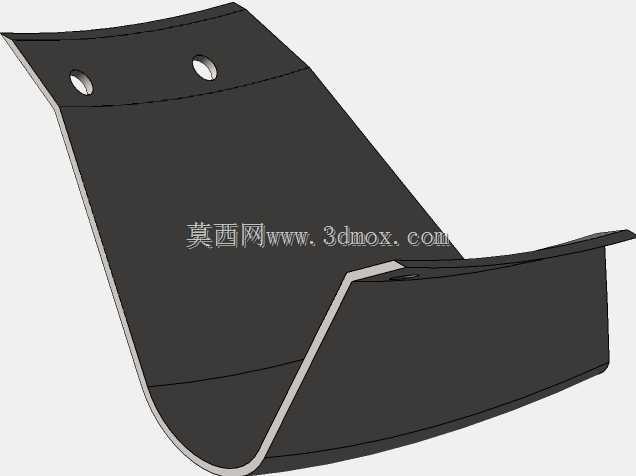

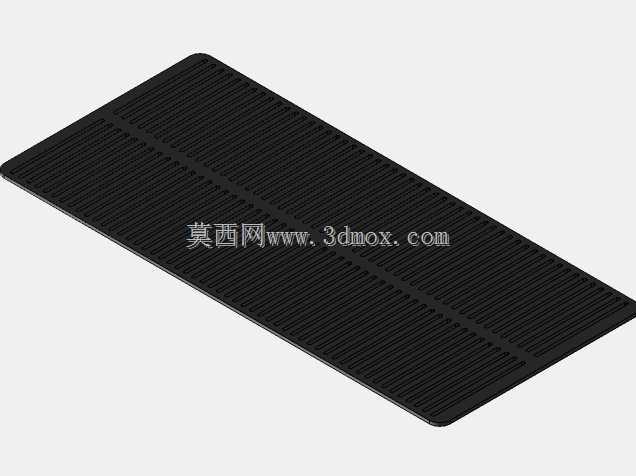

　　机架部分采用矩形型钢拼焊成阶梯式框架结构，前端设置弧形推扶导向架，作业时可先将垄面倒伏的作物茎秆向两侧拨开，避免茎秆缠绕行走轮或者采收工作部件；框架中部的横向承载梁预留了多组螺栓安装孔位，可根据采收作物种类加装挖掘铲、振动筛土机构、块根输送导槽以及集料箱等功能模块，框架后侧的延伸安装位可配套挂载动力传输组件，既可以由牵引农机通过传动轴提供动力，也可加装液压马达单独驱动叶轮与采收部件，适配不同规模的作业地块。

　　在设计思路上，该结构优先考虑了田间作业的维护便捷性与工况适应性：所有轮体、机架连接位置均采用可拆式螺栓紧固，当叶轮拨板出现磨损变形时，可单独拆卸单片拨板进行补焊或者更换，无需整体更换轮体；机架型钢的选型兼顾了结构刚性与整机重量，框架内部预留的镂空空间不会积存作业时带起的泥土、作物残茬，日常停机清理的工作量大幅降低。整机的横向宽度匹配常规农用垄作的垄距范围，作业时机架底部离地间隙可通过轮轴安装位调整，保证挖掘部件的入土深度稳定在块根生长层，既不会因入土过深增加牵引阻力，也不会因入土过浅造成块根被铲伤、漏收。

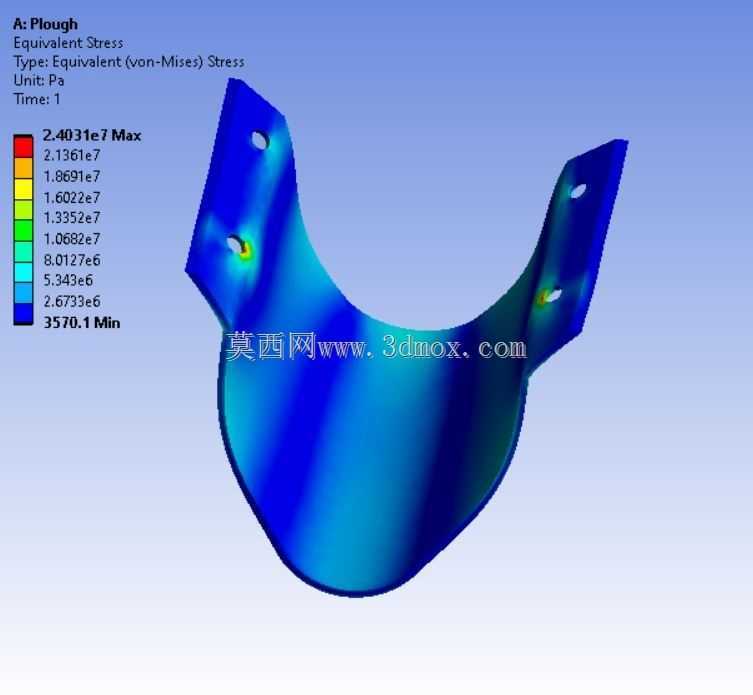

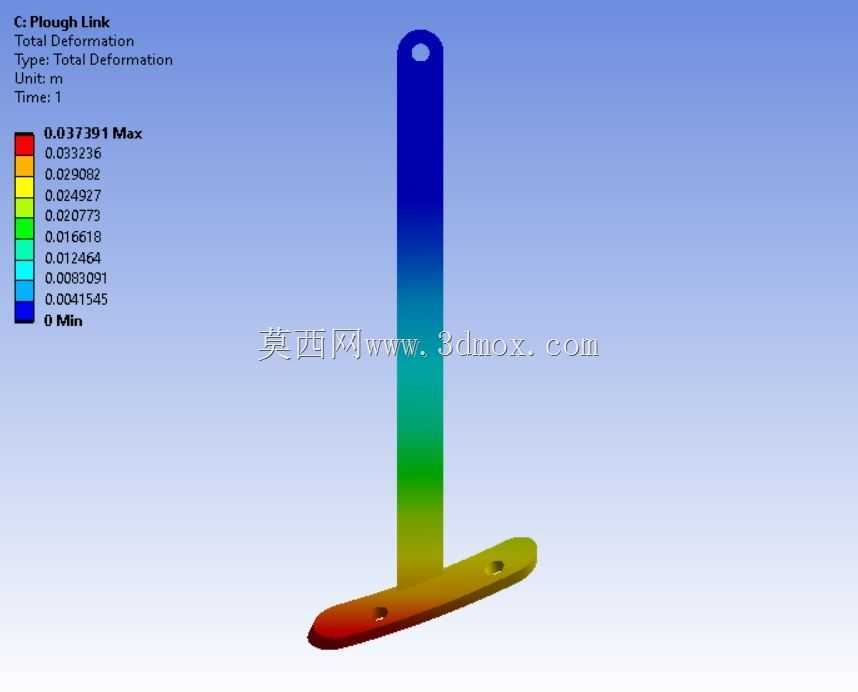

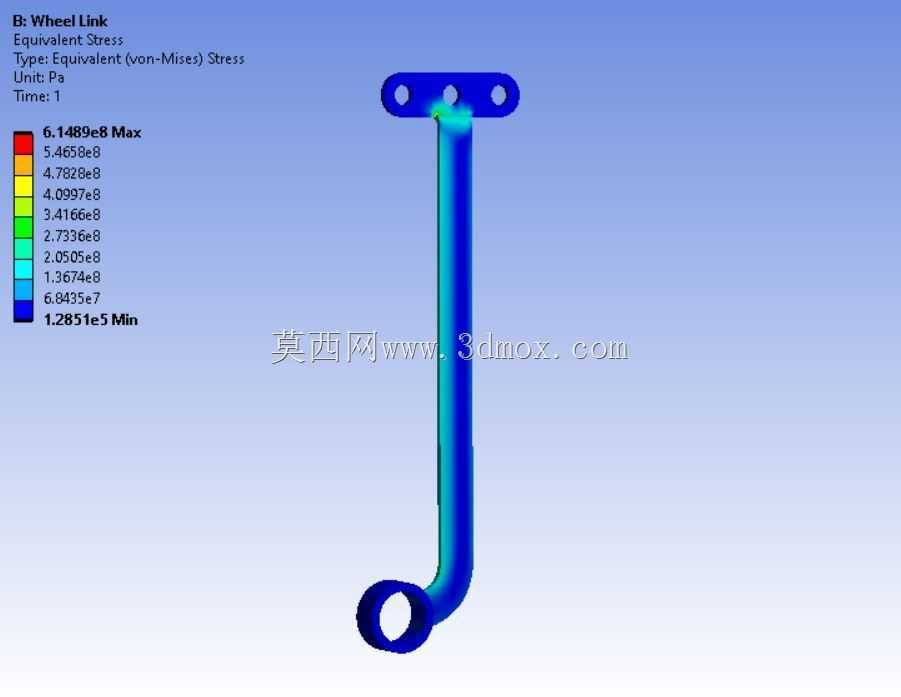

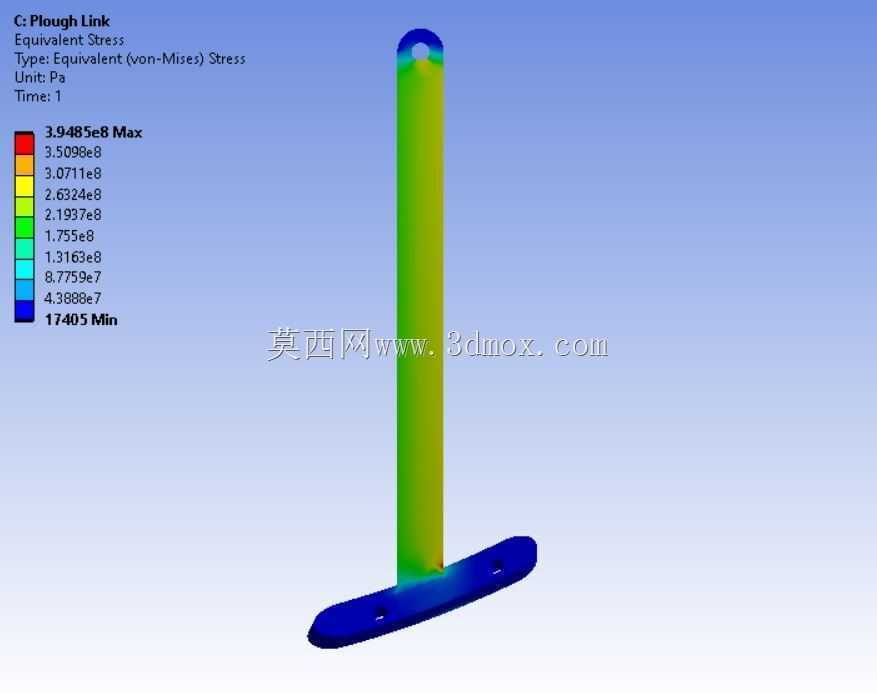

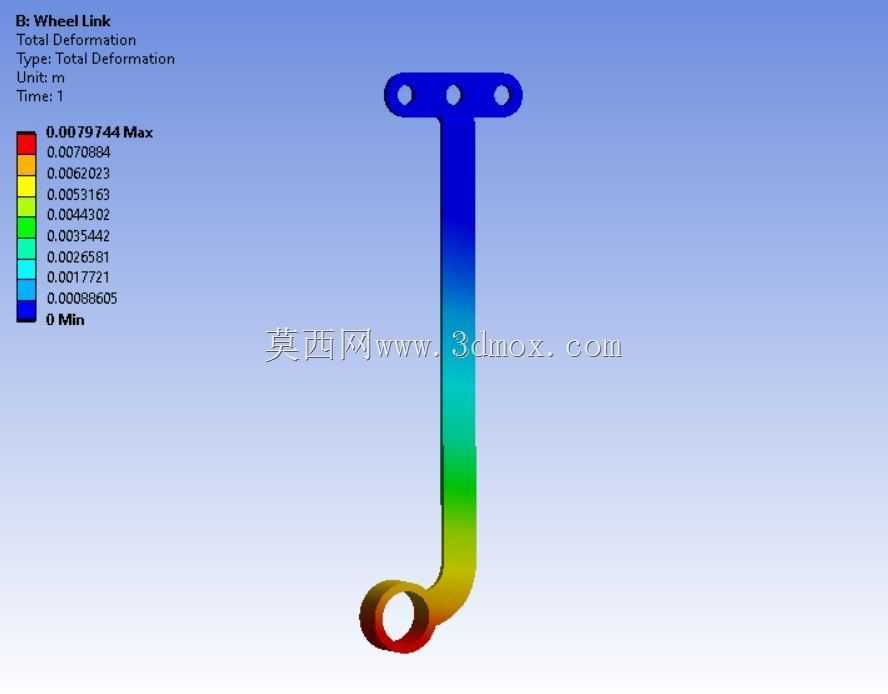

　　针对实际作业中可能出现的侧向受力，机架两侧的纵梁做了加宽加厚处理，叶轮支撑轴的跨距经过匹配校核，在地块起伏、单侧叶轮陷入凹坑时，机架不会出现扭转变形；前端导向架的弧形轮廓做了圆滑过渡，作业过程中即使碰到田埂、石块等障碍物，也可顺着弧面滑开，避免刚性撞击直接损坏机架主体。该三维结构完整还原了各焊接件、装配连接件的相对位置与安装边界，设计人员可在此基础上补充挖掘、筛土、输送模块的详细结构，也可直接调整轮体尺寸、机架跨度来适配不同种植模式的块根采收作业需求，为农用采收设备的改型设计、田间作业性能仿真提供完整的结构参考。
