1英寸立式带座外球面轴承结构设计

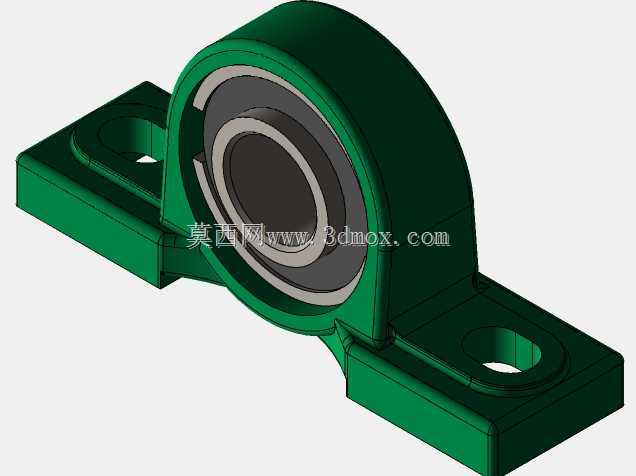

　　这款1英寸规格的立式带座外球面轴承，是轻工输送、小型农机、食品加工生产线里极为常见的传动支撑部件，日常主要用来承托直径1英寸的旋转轴系，抵消轴运转过程中产生的径向载荷，同时补偿轴系安装时产生的少量同轴度偏差，降低轴系对安装基座的加工精度要求。从结构设计来看，整体采用立式菱形安装基座搭配内嵌外球面球轴承的组合形式，基座两侧设置对称的沉头安装孔，安装时可直接通过螺栓将基座固定在设备机架的安装平面上，不需要额外加工复杂的轴承安装沉孔，现场安装调整的容错空间更大。基座的承托部分采用加厚的圆弧包裹结构，与轴承外圈的球面配合面做了适配的弧度设计，轴承装入后可在一定角度范围内自适应偏转，当轴系出现轻微挠曲或者安装面存在少量平面度误差时，

　　不会出现轴承卡滞、局部应力集中的问题，能有效延长轴承的实际使用寿命。轴承部分采用双密封结构设计，内置的密封唇口可以阻挡生产环境中的粉尘、碎屑、飞溅水汽进入轴承内部滚道，保持润滑脂的清洁度，减少日常维护的频次，适合多尘、有少量喷淋的生产场景使用。从安装边界来看，基座的两个安装孔中心距、轴承中心到安装底面的高度都做了标准化适配，可直接替换同规格的常规P205系列带座轴承，不需要对原有设备的安装位做二次改造。建模过程中还原了轴承内部的滚道、钢球、保持架、密封件的细节结构，同时对基座的安装沉孔、铸造圆角、加强筋结构都做了符合实际加工工艺的处理，没有出现工艺无法实现的尖锐棱角或者壁厚突变结构，基座底部与安装面接触的部分做了平整处理，

　　保证安装后不会出现翘曲、受力不均的问题。在实际选型应用中，这类带座轴承常被用在皮带输送机的从动辊支撑、小型包装设备的辊轴支撑、农用机具的传动轴支撑位置，相比分体式的轴承与轴承座装配结构，一体化的带座轴承省去了现场选配轴承、调整座孔配合的工序，装配效率更高，对现场安装人员的技术要求更低，适合批量设备的快速装配使用。设计时也考虑了不同工况的适配性，基座的壁厚设置兼顾了结构强度与材料成本，在常规载荷工况下不会出现基座断裂、变形的问题，同时整体重量控制在合理范围，不会给移动类设备增加过多的额外负载。
