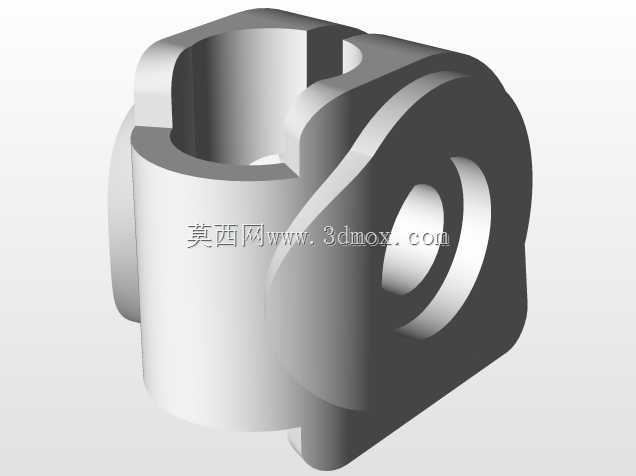

灯具项目用异形连接结构件

　　该结构件为灯具装配场景下的专用连接承载部件，主要应用于桌面照明、小型工业照明类灯具的内部组件衔接环节，承担灯头角度调节限位、内部走线空间预留、外部灯罩与灯座主体的刚性连接作用，在灯具整体装配链路中属于核心受力衔接零件，直接影响灯具调节手感与长期使用的结构稳定性。从结构设计逻辑来看，零件主体采用中空筒状基础构型，上部开设对称缺口槽，该结构并非冗余设计，而是为匹配灯具角度调节时的卡销滑动行程预留空间，当灯头调整俯仰角度时，卡销可沿缺口槽做限定角度的圆弧滑动，避免调节超程导致内部线材拉扯断裂，同时槽体边缘做了R角过渡处理，可减少卡销往复滑动过程中的磨损量，延长调节机构的使用寿命。零件侧部延伸出带同轴通孔的凸台结构，该通孔为铰接轴安装位，

　　孔位公差按照过渡配合要求设计，既可以保证铰接轴装入后无明显径向窜动，又能避免过盈配合导致的装配应力集中，凸台与主体筒身的衔接处采用渐变圆弧过渡，可分散铰接位置承受的翻转力矩，避免长期受交变载荷出现衔接处开裂的问题。从安装边界来看，零件主体筒身的内径尺寸匹配灯具灯座的出线管外径，装配时可直接套入出线管端部，依靠侧壁的紧定螺钉孔完成轴向固定，不需要额外设计复杂的卡扣结构，降低装配工序的复杂度；侧部凸台的通孔轴线与主体筒身轴线呈垂直空间分布，安装时可直接与灯头侧部的铰接支耳对齐，穿入铰接轴即可完成灯头与灯座的活动连接，整体安装占用空间紧凑，可适配内部空间狭小的小型灯具装配需求。零件的壁厚设计遵循等强度原则，主体筒身壁厚均匀，

　　受力较大的凸台衔接区域适当增加壁厚，既可以控制零件整体重量，又能保证结构强度满足使用要求，外表面无尖锐棱角，所有外露边缘均做倒钝处理，可避免装配过程中划伤操作人员，也能防止刮损灯具内部的线材绝缘层。该零件的构型适配压铸或金属粉末冶金成型工艺，量产时可一次成型主要结构，仅需对铰接孔、紧定螺钉孔做少量机加工即可达到装配精度要求，加工成本可控，适合批量配套灯具生产使用。
