带吊环圆柱拉伸弹簧精密结构设计

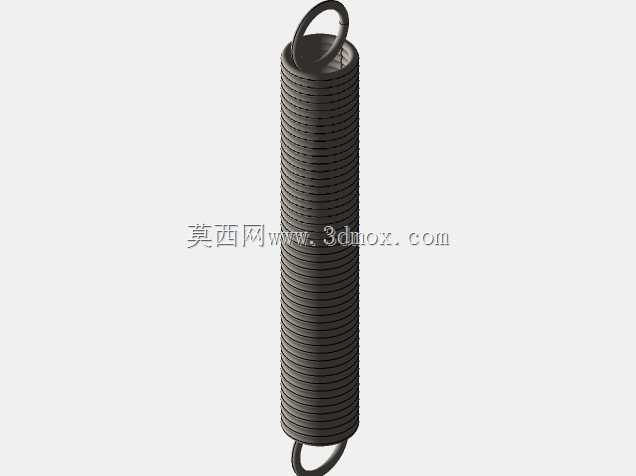

　　这款带端部吊环的圆柱螺旋拉伸弹簧，是机械传动、缓冲复位场景中极为常用的弹性储能元件，日常在自动化产线的复位机构、小型设备的张紧结构、各类工装夹具的回弹组件里都能见到它的身影，区别于常见的压缩弹簧，拉伸弹簧在自由状态下簧圈是紧密贴合的，只有承受轴向拉力时才会产生反向的回弹力，这种特性让它非常适合需要提供持续张紧力、复位拉力的工况。从结构设计来看，两端采用的一体式圆钩吊环结构，是拉伸弹簧里安装适配性最广的端部形式，吊环的内径尺寸经过匹配常规销轴、挂杆的直径范围设计，安装时直接将两端吊环挂接在固定支点和运动部件上即可，不需要额外设计弹簧座等配套安装结构，能大幅简化整机的结构布局，减少配套零件的加工成本。簧身部分采用等节距密圈设计，

　　簧丝直径与弹簧中径的配比经过刚度校核，在额定拉伸行程内，弹力输出线性度稳定，不会出现刚度突变的情况，能保证机构运动过程中受力均匀，避免因为弹力波动导致的机构卡滞、运动精度下降问题。设计过程中需要重点把控几个核心边界：首先是吊环与簧身的过渡区域，这个位置是应力集中的高发区，建模时特意做了平滑的圆弧过渡，避免直角弯折导致的应力集中，防止弹簧在长期交变载荷下从过渡位置断裂；其次是弹簧的自由长度和最大拉伸长度的匹配，最大拉伸行程控制在簧丝弹性变形的安全范围内，预留足够的疲劳寿命余量，避免长期满行程拉伸导致的塑性变形、弹力衰减。安装时需要注意，两端吊环的挂接支点要尽量保持在弹簧的中心轴线上，避免偏载导致簧圈出现侧向摩擦，不仅会加剧簧丝的磨损，

　　还会导致实际输出弹力偏离设计值，缩短弹簧的使用寿命。这类弹簧的应用场景覆盖极广，从小型家电的开盖复位结构，到工业设备的阀门回位、传送带张紧，再到健身器材的阻力提供结构，都可以通过调整簧丝直径、弹簧中径、有效圈数来匹配不同的刚度需求，这款模型的结构参数适配常规中等载荷的复位场景，建模时还原了簧圈的贴合状态、吊环的弯折弧度，能直接用于装配干涉检查、机构运动仿真，验证弹簧在整机运动过程中的行程是否足够、是否会和周边结构产生碰撞，为后续的零件选型、结构优化提供准确的三维参考。
