手动快速夹钳压紧工装夹具结构

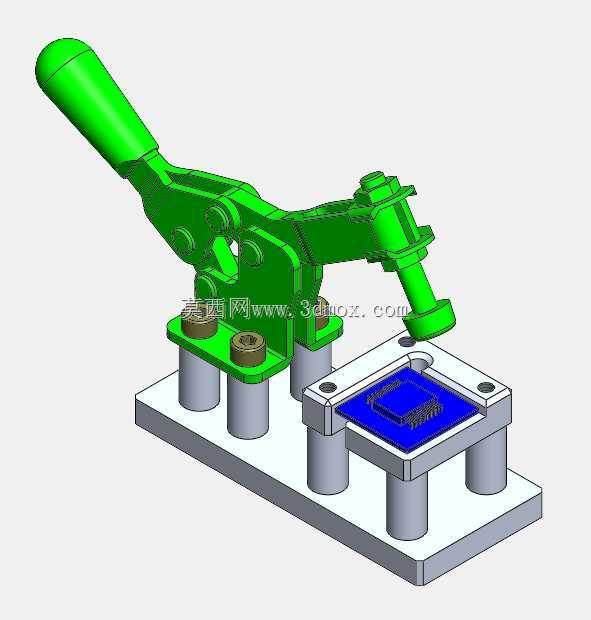

　　这套手动压紧工装的核心执行件为水平式快速夹钳，这类夹紧元件在小批量零件加工、电子元件压装、PCB板测试工位的应用覆盖率极高，相比螺栓压紧、气缸压紧方案，它不需要外接气源动力，也不需要反复拧动紧固件，单次扳动手柄即可完成压紧与释放动作，单工位操作耗时可控制在1秒内，非常适合桌面式小型作业工位的装夹需求。从结构布局来看，夹钳本体通过内六角圆柱头螺钉固定在抬高的支撑柱上，支撑柱高度经过匹配计算，既保证夹钳压头下行到极限位置时，刚好贴合待加工工件的上表面，不会出现过压压伤工件、或是压合量不足导致工件窜动的问题，同时预留的下部空间可以容纳工件下方的定位座、测试探针或是小型加工头，不会出现结构干涉。底部的安装底板采用整块平板加工，所有支撑柱、

　　定位座的安装孔位都做了同轴度公差约束，定位座上设置了两个定位销孔，与工件上的工艺孔配合实现完全定位，限制工件六个自由度，装夹时不需要反复找正位置，只要将工件放到定位座上卡入定位销，扳下夹钳手柄即可完成装夹。夹钳的压头采用聚氨酯包胶设计，接触工件表面时不会留下压痕，对于表面质量要求高的薄壁件、印刷电路板类工件十分友好，避免硬金属压头刮伤工件表面涂层或是线路。整套工装的安装边界控制在极小范围内，底板长宽尺寸适配常规桌面工位的安装空间，可以直接通过T型槽螺栓固定在标准工作台上，也可以加装脚轮做成移动式工装，适配多工位轮换作业的需求。夹钳的手柄做了加长力臂设计，根据杠杆比计算，操作人员只需要施加很小的握力，压头端即可输出足够的压紧力，

　　完全可以覆盖铣削去毛刺、丝网印刷、元件引脚焊接、功能测试等工序的装夹力需求，不会因为切削力、按压力导致工件移位。支撑柱与底板之间采用销钉定位加螺钉锁紧的连接方式，长期使用不会出现位置偏移，夹钳本身的铰接副都做了间隙配合处理，反复扳动不会出现卡滞，铰接点的磨损量极小，日常维护只需要定期在铰接点滴加少量润滑油即可，不需要复杂的保养流程。定位座的型腔完全贴合工件的外轮廓，侧壁做了0.1mm的让位间隙，既方便工件取放，又能限制工件在水平方向的窜动，型腔深度根据工件厚度设计，保证工件上表面与压头接触时，工件完全落入定位型腔内，不会出现翘起变形的问题。
