夹持式平扎格里珀机械结构设计

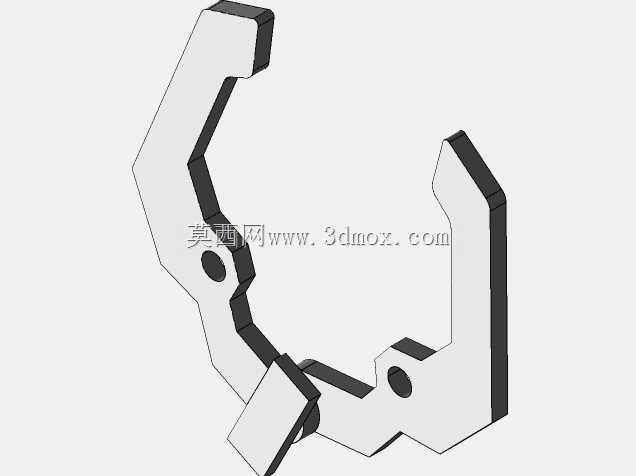

　　这类平扎结构的格里珀，常配套在传感检测工位的执行端，在轻工包装、电子元件分拣、小型零件尺寸检测的产线场景里使用，主要承担待检测工件的定位夹持动作，避免工件在传感采样过程中出现位移偏差，保障检测数据的稳定性。从结构形态来看，整体采用对称式C型开口设计，开口轮廓做了多段折线过渡，不是规则圆弧结构，这种轮廓设计是为了适配特定外形的异形工件，夹持时能和工件外轮廓形成多点贴合，相比圆弧夹爪，对带棱边、局部凸起的小型工件适配性更好，不会出现单点接触导致的工件压痕或者夹持滑脱问题。夹爪主体采用等厚板材加工成型，结构上预留了两个同轴安装孔，一个位于夹爪弯折段的中部，另一个靠近夹爪的固定端，中部的孔位用于铰接传动连杆，

　　固定端的孔位用于将整个夹爪安装在执行机构的基座上，安装时需要保证两个孔位的轴线平行度控制在合理公差范围内，避免夹爪开合过程中出现卡滞。夹爪的开合动作通过铰接端的传动件驱动，开口行程根据适配工件的尺寸范围做了对应设计，夹持力通过铰接端的驱动行程控制，不会因为夹持力过大损伤工件表面，也不会因为力值不足导致工件脱落。设计这类夹爪的时候，首先要明确配套传感器的检测工位空间边界，夹爪完全张开时的外轮廓不能超出工位的安全干涉区，完全闭合时的夹持中心要和传感器的检测中心重合，保证工件被夹持到位后，检测面正好处于传感器的有效采样范围内。夹爪的接触边缘做了小倒角处理，避免上下料过程中刮擦工件表面，对于表面光洁度要求高的工件，

　　还可以在接触位置镶嵌软质垫层，但这个基础结构版本没有预留垫层安装槽，适合夹持硬度较高、表面要求一般的金属或硬质塑料工件。从安装边界来看，夹爪的整体厚度较薄，适合安装在空间紧凑的检测工位，不需要占用太大的安装空间，铰接端的连接尺寸可以和常规的小型气动摆缸、微型电动推杆输出端匹配，不需要额外做转接件就能完成装配。在实际产线应用中，这类夹爪通常和光电传感器、视觉传感器配合使用，当传感器检测到工件到位后，驱动夹爪闭合完成定位，检测完成后夹爪张开，工件由输送机构送入下一个工位，整个动作循环节拍快，结构可靠性高，没有复杂的内部传动结构，后期维护只需要定期检查铰接位置的磨损情况即可，不需要频繁更换易损件。夹爪的轮廓加工可以采用线切割工艺一次成型，加工精度容易保证，批量生产时的成本较低，适合在小型自动化检测设备、非标工装夹具中推广使用，针对不同尺寸的工件，只需要等比例调整夹爪的开口尺寸和安装孔位距离，就能快速衍生出适配不同规格的系列化夹爪结构。
