带快锁结构的重载导轨式传感安装基座

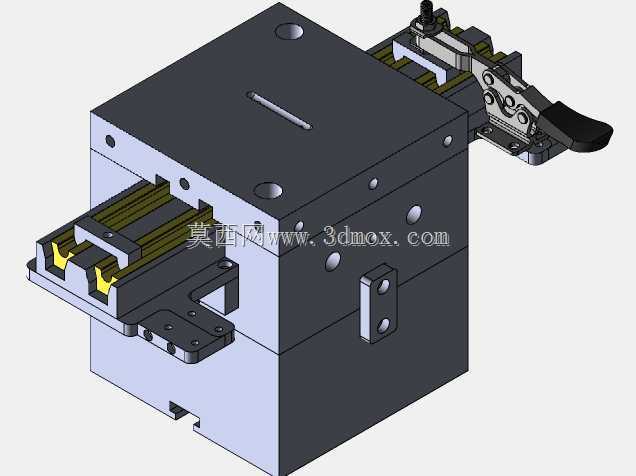

　　这款带快锁结构的导轨式安装基座，主要面向工业产线中多工位传感检测的快速换型场景设计，在汽车零部件焊装、尺寸检测工位上，这类基座可以承载视觉、位移类检测元件，沿导轨方向快速调整检测位置，扳动侧方的快压手柄即可完成位置锁止，无需额外工具拧动锁紧螺丝，能大幅缩减产线换型时的位置调校时间。从结构设计来看，主体采用分体式箱型承载结构，下半部分为与线轨配合的滑座基体，上半部分预留了标准化的传感元件安装孔位，四个角位的沉头孔可适配多数工业级检测传感器的安装螺距，侧面伸出的快锁机构采用偏心凸轮压合原理，手柄扳动到锁止位时，凸轮块会直接压紧导轨侧面，配合滑座内部的阻尼条，可在0.02mm的重复定位精度下完成位置固定，

　　不会因为产线运行的振动出现位置偏移。设计阶段优先考虑了安装边界的适配性，基座整体宽度控制在120mm区间，长度方向在锁止手柄收起时不超过180mm，可直接适配市面上多数15、20系列的工业铝型材导轨，安装时不需要对现有产线的导轨结构做额外改造，滑座底部的导轨卡槽做了倒角导向处理，装配时可以直接从导轨端部滑入，不需要拆卸导轨两端的限位挡块。侧方的快锁手柄做了折弯避位设计，扳动时不会和基座上安装的传感器接线、周边的工装结构产生干涉，手柄表面做了防滑纹理处理，操作人员戴劳保手套也可以轻松操作。基座的承载面做了0.01mm平面度的铣削加工，保证传感器安装后检测基准面的平行度，避免因为安装面倾斜导致检测数据出现系统误差，

　　滑座和导轨配合的间隙做了预压设计，空载滑动时阻力均匀，不会出现卡顿或者旷量，锁止机构的压块采用聚氨酯材质，锁止时不会刮伤导轨的阳极氧化表面，长期使用也不会因为压合磨损出现锁止力下降的问题。在多品种小批量的零部件检测场景下，这类快锁式基座可以配合多组预设的位置标记，快速切换不同型号工件的检测点位，相比传统的螺丝锁紧式安装座，单次位置调整的时间可以从原来的2-3分钟压缩到10秒以内，同时也避免了反复拧动螺丝导致的螺纹滑牙、安装孔位磨损问题，整体结构没有易损的小零件，日常维护只需要定期在导轨接触面添加少量润滑脂即可，能适配车间内多粉尘、有轻微切削液飞溅的复杂工况。
